12 mm 3200 mm hidraulinės giljotinos kirpimo staklės CNC plieno lakštų pjovimo staklės

Funkcijos:

1. Priekinėje padavimo platformoje yra liniuote, skirta lėkštės padavimui, o paviršius yra lygus, kad apsaugotų lėkštę nuo bet kokio paviršiaus, kuris kenkia tiekiant. Liniuotė gali būti tiksli į MM ar daugiau vienetų, kad būtų galima valdyti ir tikrinti tikslumą.

2. Darbo stalas turi rutulinį arba apvalų strypą, kuris palaiko plokštę padavimo metu ir apsaugo nuo bet kokio paviršiaus įtrūkimo.

3. Elektroninėje dėžutėje buvo sumontuoti gerai sertifikuoti komponentai. Dažniausiai mes naudojame CE sertifikuotus SIEMENS arba Schneider komponentus eksporto mašinoms, taip pat kai kuriuos aukštos kokybės CCC sertifikuotus komponentus, skirtus įvairiems standartiniams klientams.

4. Mašinos korpuso plieno, mes dažniausiai renkamės Kinijos aukščiausios prekės ženklo plieno plokščių tiekėją Shanghai BAOSTEEL geros kokybės ir buvo apdoroti antikoroziniais dažais prieš paskutinį dažymą. Taigi mašina pirmiausia bus gerai naudojama ir puikiai atrodys.

5. Ašmenys: ašmenų medžiaga yra 9CrSi arba 6CrW2Si, medžiaga yra gerai patikrinta medžiaga, tūkstantį kartų ištirta dėl didelio tvirtumo ir pjovimo rezultatų. Aukštyn esantis peilis yra stačiakampis peilis su keturiais ašmenų kraštais, kuris skiriasi nuo QC12Y Swing Beam kirpimo mašinos (išsamiai patikrinkite SIECC / SIECCTECH ašmenis, paaiškinkite nuotrauką ir instrukciją). Ašmenų tarpą galima reguliuoti rankiniu būdu arba varikliu. Abiejuose yra rodyklės ratukas, kad būtų rodomas tarpas, todėl valdymas ir rodymas gali būti lengvai valdomi. Aukštyn ašmenų velenas naudoja pasvirusią struktūrą, kad padidintų kirpimo tikslumą.

6. Mašinoje buvo sumontuota presavimo kojelė, kad pjovimo metu būtų galima stabiliai spausti plokštę, kojelė buvo su plastikiniu paviršiumi, turinčiu didelę frakciją, nepažeidžiant plokštės paviršiaus. Skylės plokštei įrengsime kvadratinę pėdą stabiliam kvadratiniam presui.

7. Pavarų siurblys: Mes naudojame gero prekės ženklo „tiesų konjuguotą vidinį krumpliaračio siurblį“ tiek Kinijoje, tiek Šanchajaus chengjie, arba Vokietijoje Eckerler. Vidinis krumpliaračių siurblys pramonėje laikomas niekada nesidėvinčiu siurbliu ir buvo plačiai naudojamas didelio tikslumo hidraulinėse mašinose, pasižyminčiose mažu triukšmu, be pulsavimo ir ilgaamžiškumu. „Shanghai Chengjie“ pavarų siurblys taip pat naudojamas Kinijos orlaivių pramonėje, todėl jis yra patikimas ir patikimas. Kai dirbate dideliu greičiu, garsas yra lygus ir sklandus, net nėra spąstų. Ilgas tarnavimo laikas priklauso nuo jo abrazyvinių savybių, vidiniai mašinos komponentai turi apsauginį alyvos plėvelės sluoksnį, todėl net naudokite įprastą hidraulinę alyvą, net nesitrindami.

8. Hidraulinėje sistemoje galima naudoti Vokietijos Rexroth arba JAV OMG sistemą. Grąžinimas yra valdomas azoto grąžinimo cilindru su stabiliu darbo procesu ir lengvai valdoma. Hidraulinio preso sustiprinta aukštyn transmisija ir azotas užtikrina aukštyn išstūmimą, gerai bendradarbiaujant. (Darbo principas gali grįžti į SIECC technologijos brėžinį QC11Y ir QC12Y)

9. Atgalinis gabaritas skaičiuojamas pagal skaitiklį ir gali būti reguliuojamas mikro ir yra varomas varikliu.

10. Mašinoje prieš pjovimo geležtę ir presavimo koją bus įrengtos tvoros apsauginės durys. Jei reikia, tvorą galima atidaryti. Šalia gerklės įrengsime atidaromas duris asmens saugumui, bet galėsime atidaryti, kai reikės vidaus patikrinimo.

11. Trijų guolių riedėjimo bėgių naudojimas siekiant pašalinti bėgių tarpą ir pagerinti kirpimo kokybę. (Galimas brėžinys mašinoje
aiškiai paaiškinti)

Specifikacija

Modelis	Maksimalus storis	Derlumo stiprumas	Maks. Ilgis	Kampas	X.Insultas	Dažnis	Galia	PPH(mm)	Svoris
QC12Y-4*2500	4 mm	≤450kN/cm	2500 mm	1°30'	20-600 mm	16 kartų/min	5,5 kW	304016101620	3800 kg
QC12Y-4*3200	4 mm	≤450kN/cm	3200 mm	1°30'	20-600 mm	14 kartų/min	5,5 kW	384016101620	5000 kg
QC12Y-4*4000	4 mm	≤450kN/cm	4000 mm	1°30'	20-600 mm	10 kartų/min	5,5 kW	460017001700	6500 kg
QC12Y-4*6000	4 mm	≤450kN/cm	6000 mm	1°30'	20-600 mm	8 kartus/min	7,5 kW	646021003200	11000 kg
QC12Y-6*2500	6 mm	≤450kN/cm	2500 mm	1°30'	20-600 mm	14 kartų/min	7,5 kW	304016101620	5000 kg
QC12Y-6*3200	6 mm	≤450kN/cm	3200 mm	1°30'	20-600 mm	12 kartų/min	7,5 kW	384016101620	6000 kg
QC12Y-6*4000	6 mm	≤450kN/cm	4000 mm	1°30'	20-600 mm	8 kartus/min	7,5 kW	462017501700	8200 kg
QC12Y-6*5000	6 mm	≤450kN/cm	5000 mm	1°30'	20-600 mm	6 kartus/min	11 kW	540018001900	10500 kg
QC12Y-6*6000	6 mm	≤450kN/cm	6000 mm	1°30'	20-600 mm	5 kartus/min	11 kW	648021002300	16500 kg
QC12Y-8*2500	8 mm	≤450kN/cm	2500 mm	1°30'	20-600 mm	10 kartų/min	11 kW	304017001700	6000 kg
QC12Y-8*3200	8 mm	≤450kN/cm	3200 mm	1°30'	20-600 mm	8 kartus/min	11 kW	386017001700	7200 kg
QC12Y-8*4000	8 mm	≤450kN/cm	4000 mm	1°30'	20-600 mm	8 kartus/min	11 kW	464017001700	8800 kg
QC12Y-8*5000	8 mm	≤450kN/cm	5000 mm	1°30'	20-600 mm	8 kartus/min	11 kW	540021002000	11500 kg
QC12Y-8*6000	8 mm	≤450kN/cm	6000 mm	1°30'	20-600 mm	8 kartus/min	11 kW	648021002350	18000 kg
QC12Y-10*2500	10 mm	≤450kN/cm	2500 mm	2°	20-600 mm	9 kartus/min	11 kW	304017001700	7300 kg
QC12Y-10*3200	10 mm	≤450kN/cm	3200 mm	2°	20-600 mm	9 kartus/min	11 kW	386017001700	8000 kg
QC12Y-10*4000	10 mm	≤450kN/cm	4000 mm	2°	20-600 mm	8 kartus/min	11 kW	465021002000	12050 kg
QC12Y-10*6000	10 mm	≤450kN/cm	6000 mm	2°	20-1000 mm	5 kartus/min	15 kW	650021002300	24000 kg
QC12Y-12*2500	12 mm	≤450kN/cm	2500 mm	1°40'	20-600 mm	9 kartus/min	18,5 kW	314021502000	9000 kg
QC12Y-12*3200	12 mm	≤450kN/cm	3200 mm	1°40'	20-600 mm	9 kartus/min	18,5 kW	388021502000	10800 kg
QC12Y-12*4000	12 mm	≤450kN/cm	4000 mm	1°40'	20-1000 mm	8 kartus/min	18,5 kW	468021502000	13000 kg
QC12Y-12*5000	12 mm	≤450kN/cm	5000 mm	2°	20-1000 mm	6 kartus/min	18,5 kW	590021502000	16000 kg
QC12Y-12*6000	12 mm	≤450kN/cm	6000 mm	2°	20-1000 mm	5 kartus/min	18,5 kW	690026002700	29500 kg
QC12Y-12*8000	12 mm	≤450kN/cm	8000 mm	2°	20-1000 mm	5 kartus/min	18,5 kW	900035003500	46500 kg
QC12Y-16*2500	16 mm	≤450kN/cm	2500 mm	2°30'	20-600 mm	9 kartus/min	22 kW	314021502000	11000 kg
QC12Y-16*3200	16 mm	≤450kN/cm	3200 mm	2°30'	20-600 mm	8 kartus/min	22 kW	388 021502000	13000 kg
QC12Y-16*4000	16 mm	≤450kN/cm	4000 mm	2°30'	20-1000 mm	8 kartus/min	22 kW	465021502200	16300 kg
QC12Y-16*5000	16 mm	≤450kN/cm	5000 mm	2°30'	20-1000 mm	6 kartus/min	22 kW	590026002700	20000 kg
QC12Y-16*6000	16 mm	≤450kN/cm	6000 mm	2°30'	20-1000 mm	5 kartus/min	22 kW	690027002700	36000 kg
QC12Y-16*8000	16 mm	≤450kN/cm	8000 mm	2°30'	20-1000 mm	5 kartus/min	22 kW	900035003500	75000 kg
QC12Y-20*2500	20 mm	≤450kN/cm	2500 mm	3°	20-1000 mm	8 kartus/min	22 kW	344023002500	15800 kg
QC12Y-20*3200	20 mm	≤450kN/cm	3200 mm	3°	20-1000 mm	8 kartus/min	22 kW	415023502700	18500 kg
QC12Y-20*4000	20 mm	≤450kN/cm	4000 mm	3°	20-1000 mm	5 kartus/min	22 kW	485026002700	21500 kg
QC12Y-20*6000	20 mm	≤450kN/cm	6000 mm	3°	20-1000 mm	4 kartai/min	30 kW	670030003000	47000 kg
QC12Y-25*2500	25 mm	≤450kN/cm	2500 mm	3°	20-1000 mm	8 kartus/min	37 kW	320027002900	19000 kg
QC12Y-25*3200	25 mm	≤450kN/cm	3200 mm	3°	20-1000 mm	5 kartus/min	37 kW	420027002900	23000 kg
QC12Y-30*2500	30 mm	≤450kN/cm	2500 mm	3°	20-1000 mm	4 kartai/min	37 kW	330029003000	23500 kg
QC12Y-30*3200	30 mm	≤450kN/cm	3200 mm	3°30'	20-1000 mm	4 kartai/min	40 kW	420029003200	26000 kg
QC12Y-40*2500	40 mm	≤450kN/cm	2500 mm	4°	20-1000 mm	3 kartus/min	55 kW	320033003000	38000 kg
QC12Y-40*3200	40 mm	≤450kN/cm	2500 mm	4°	1000 mm	3 kartus/min	55 kW	430033003200	49000 kg

Detalės

ŠYPIMO PROCESAS

Puikus dizainas visais aspektais; Pasirinkę naują ir patobulintą CNC giljotiną, turėsime maksimalų saugumą, didelį tikslumą ir unikalų naudojimo paprastumą.

Ašmenų tarpas, pjovimo kampas ir pjovimo ilgis reguliuojami automatiškai, atsižvelgiant į medžiagos pasirinkimą ir storį.

Svarbiausios KEC preso stabdžių ir kirpimo staklių dalys gaminamos Vokietijoje.

Kruopščiai atrinkti komponentai yra iš ilgalaikių partnerių visame pasaulyje.

Pasitikime savo kokybe, todėl savo giljotinai suteikiame 3 metų garantiją.

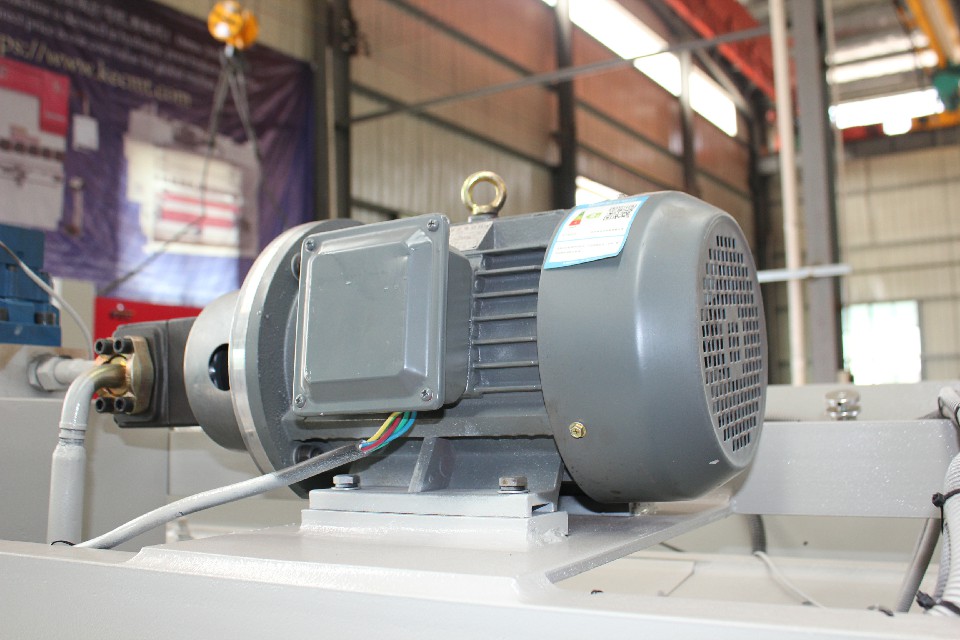

Siemens pagrindinis variklis

Naudojant Siemens Motor garantuojamas mašinos tarnavimo laikas ir sumažinamas triukšmas dirbant.

Ašmenys Clourantant Greitas reguliavimas

Greitas reguliavimo mechanizmas, skirtas pertvarkyti ašmenų tarpą. Lengvas valdymas rankomis. įgyvendinant laipsnišką ašmenų tarpo reguliavimą.

Priekinės padėties vertikalumo reguliatorius

Priekinis padėties nustatymo įtaisas, vertikalumo nustatymas ir padėties nustatymo įtaisas ant kairiausios priekinės atramos, užtikrinantis pjovimo tikslumą, lengvą valdymą, praktišką ir efektyvų.

Valcavimo plieno rutulys darbo stalui

Valcuojamas plieninis darbastalio rutulys gali sumažinti trintį, apsaugoti ruošinio paviršių.

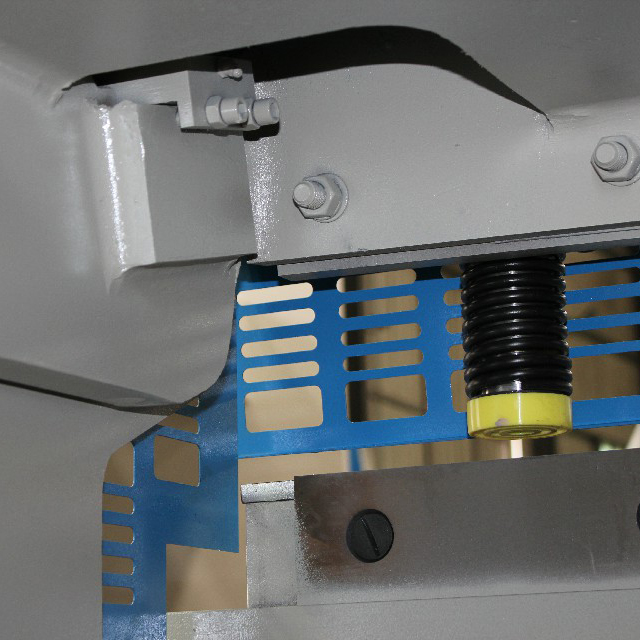

Įmontuotas spyruoklinio slėgio cilindras

Jo apatiniame gale yra specialios medžiagos tarpiklis, taupiai valdykite slėgį, vengdami aliuminio lydinio ar kitų minkštesnių
spausdinamos medžiagos.

Didelio tikslumo galinis matuoklis

Unikali ir nauja rutulinio sraigto linijinė kreipiančiosios konstrukcijos galinė matuoklė užtikrina aukštą padėties nustatymo tikslumą. Reguliuojama spindulio valdymo taisyklė ir sinchroninė perdavimo struktūra, stabili ir patikima. Pasirenkama kėlimo mechanizmo konstrukcija, skirta ruošiniui nupjauti už galinio gabarito diapazono. Pjaunant plonas ir plačias metalines plokštes galima pasirinkti pneumatinį atraminį įrenginį. Dėl didesnio padėties nustatymo diapazono pjovimas tampa efektyvesnis ir tikslesnis.

Stabili elektros spinta

Patvari France Schneider elektrinė užtikrina stabilų mašinos veikimą. Protingas linijos prijungimas ir išdėstymas labai sumažina gedimų skaičių. O operatorius ir visos mašinos dalys puikiai apsaugojo. Pasirenkama servo ir pavara, kad pagerintų galinio matuoklio (X) ašies padėties nustatymo tikslumą.

KONFIGŪRACIJA

CNC valdymo sistema: Estun E21S Control iš Nankino

Elektriniai komponentai : Schneider Electrical iš prancūzų kalbos

Pagrindinis variklis: Siemens iš Vokietijos prekės ženklas

Kampo matavimo jutiklis: OPKON iš Türkçe Brand

Inverterio pavara: Taivano DELTA servo variklis ir vairavimo sistema

PLC: Schneider Electrical iš prancūzų kalbos

Pjovimo peiliai: „Shark Toolings“ iš Kinijos

Hidraulinė sistema: Bosch-Rexroth iš Vokietijos

Hidraulinis siurblys: SUNNY iš JAV arba lygiaverčio prekės ženklo

Vamzdžių jungtis: EMB prekės ženklas iš Vokietijos

Rutulinio varžto / įdėklo vadovas: HIWIN iš Taivano srities

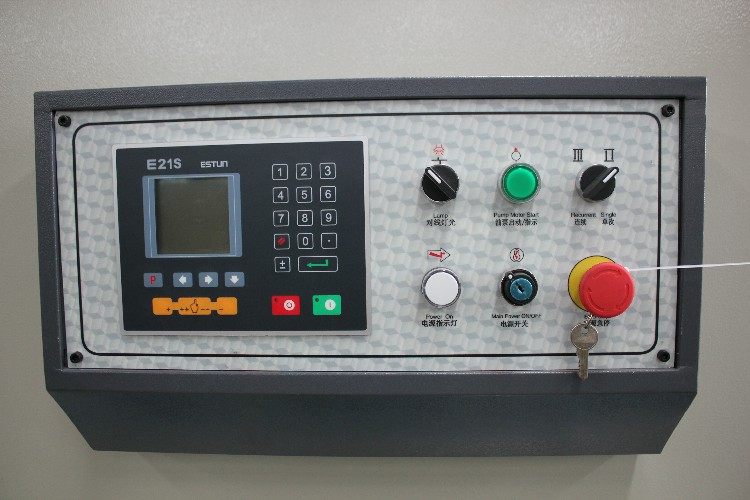

E21S valdiklis

* Nugaros ir bloko valdymas
* Valdymas bendriesiems kintamosios srovės varikliams, dažnio keitiklis
* Sumanus padėties nustatymas
* Atsargų skaitiklis
* Laikymo/dekompresijos laiko nustatymas
* Programų atmintis iki 40 programų
* Iki 25 žingsnių vienoje programoje
* Vienos pusės padėtis
* Atitraukimo funkcija
* Vieno rakto atsarginė kopija / atkūrimas parametrų
* mm/colis
* Kinų / anglų k

DUK

1. Kl.: Rinkoje matome daug Kinijos prekių ženklų, ar jie visi yra gamintojai? O kaip KEC/yaduan?

A: Tiesa, tarp visų tų Kinijos prekių ženklų dauguma jų yra prekybos prekės ženklai.
Tačiau KEC/yaduan yra tikras gamintojas, gaminantis hidraulinius stabdžius ir kirpimo mašinas nuo 2008 m.

2. Kl.: Kaip gauti tikslią KEC citatą?

A: Tiesiog pateikite mums informaciją apie medžiagą, maksimalų storį ir maksimalų plotį, su kuriuo norėtumėte dirbti.

3. Kl.: Ar galite atlikti OEM paslaugą?

A: Žinoma. Jūsų dizainas ar kiti reikalavimai yra priimti, jūsų logotipas gali būti pritaikytas mašinai.

4. Kl.: kiek kainuoja siuntimas iš Kinijos į jūsų šalį?

A: Mes galime atsiųsti mašiną į jūsų uosto ar durų adresą jūra.

Prašome nurodyti artimiausią uostą arba adresą su pašto kodu.

Bendradarbiaujame su keliais patikimais laivybos agentais, kad galėtume įvairiais būdais organizuoti pristatymą visame pasaulyje.

5. Kl.: koks yra vidutinis pristatymo laikas?

A: Atsargų pristatymo laikas yra apie 7 dienas. Masinei gamybai pristatymo laikas yra 20-30 dienų nuo indėlio mokėjimo gavimo. Pristatymo laikas įsigalioja gavus indėlį. Jei mūsų pristatymo laikas neatitinka jūsų termino, galime surengti specialią skubią gamybą, kad sugautume terminą. Visais atvejais pasistengsime patenkinti Jūsų poreikius. Daugeliu atvejų galime suvaldyti greitą pristatymą.

6. Kl.: Ar galite pateikti atitinkamus gabenimo dokumentus?

A: Taip, mes galime pateikti daugumą dokumentų, įskaitant
Važtaraštis;
Analizės / atitikties sertifikatai;
CE sertifikatas, COC sertifikatas;
Draudimas;
Kilmės šalis;
Komercinė sąskaita faktūra;
Pakavimo sąrašas ir kiti eksporto dokumentai, kurių reikia.

7. Kl.: Ar priimate LC mokėjimą?

A: Taip, paprastai mūsų mokėjimas yra 30% 70% T / T, LC mokėjimas taip pat yra priimtinas

8. Kl.: Kaip valdyti užsakytas mašinas?

A: Mašinų vaizdo įrašai prieš išsiuntimą mūsų gamykloje bus išsiųsti jums tiesiogiai.

9. K: O kaip su paleidimo paslauga?

A: Mes galime pasiūlyti paleidimo paslaugą, pirkėjas turi sau leisti lėktuvo bilietus.

10. Kl.: kokia yra gaminio garantija?

A: Paprastai 3 metai. Mūsų įsipareigojimas yra jūsų pasitenkinimas mūsų produktais. Su garantija ar ne, mūsų įmonės kultūra yra spręsti ir išspręsti visas klientų problemas taip, kad visi būtų patenkinti.

11. Kl.: Ar garantuojate saugų ir patikimą produktų pristatymą?

A: Taip, mes visada naudojame aukštos kokybės eksporto pakuotes. Taip pat naudojame specializuotas kietas pavojingų krovinių pakuotes, o temperatūrai jautriems daiktams – patvirtintus šaldymo sandėlius. Speciali pakuotė ir nestandartiniai pakavimo reikalavimai bus apmokestinami papildomai.

Detalės

Maks. Pjovimo plotis (mm): 3200
Maks. Pjovimo storis (mm): 12 mm
Automatinis lygis: Visiškai automatinis
Pjovimo kampas: 1,5 laipsnio
Ašmenų ilgis (mm): 2400 mm
Nugaros eiga (mm): 20 - 600 mm
Gerklės gylis (mm): 150 mm
Būklė: Nauja
Galia (kW): 18,5 kW
Svoris (KG): 10800 KG
Įtampa: 380V/50HZ/3PH
Matmenys (L*P*A): 3880*2150*2000
Metai: 2021 m
Garantija: 3 metai
Pagrindiniai pardavimo taškai: didelis tikslumas
Taikomos pramonės šakos: statybinių medžiagų parduotuvės, mašinų remonto dirbtuvės, gamyklos, statybos darbai , energetika ir kasyba
Parodų salės vieta: Kanada, Jungtinė Karalystė, JAV, Prancūzija, Vokietija, Rusija, Japonija, Australija
Rinkodaros tipas: naujas produktas, 2021 m
Mašinų bandymo ataskaita: pateikta
Vaizdo įrašo išeinantis patikrinimas: pateikiama
Pagrindinių komponentų garantija: 3 metai
Pagrindiniai komponentai: guolis, variklis, siurblys, pavara, PLC, slėginis indas, variklis, pavarų dėžė
Valdymo sistema: Estun E21 NC Control
Pjovimo medžiaga: metalas, nerūdijantis plienas, anglinis plienas
Teikiamas aptarnavimas po pardavimo: nemokamos atsarginės dalys, montavimas vietoje, paleidimas ir mokymas, techninės priežiūros ir remonto paslaugos vietoje, palaikymas internetu, techninis vaizdo įrašų palaikymas
Pogarantinis aptarnavimas: vaizdo techninis palaikymas, pagalba internetu, atsarginės dalys, techninė priežiūra ir remontas vietoje
Vietinės paslaugos vieta: Kanada, Jungtinė Karalystė, JAV, Prancūzija, Pakistanas, Meksika, Rusija, Australija, Pietų Afrika
Sertifikatas: CE
