Automatinė vamzdžių pjovimo mašina 1000w mažo darbo stalo pluošto lazerinio pjovimo staklės

Mašinos aprašymas

Pjovimas lazeriu yra geriausias pjovimo būdas iš įvairių šiandien žmonių įvaldytų pjovimo technologijų. Pjovimo lazeriu pranašumai yra šie: maža šiluminė deformacija, didelis pjovimo tikslumas, mažas triukšmas, neteršiama, lengvai realizuojamas automatinis pjovimas, nors pradinė investicija yra didelė ( trūkumas), tačiau apdorojimo kaina yra 50% mažesnė nei mechaninis apdorojimas. Kaip pažangi gamybos technologija, pjovimo lazeriu privalumai yra platus pritaikymo spektras, lankstus procesas, didelis apdorojimo tikslumas, gera kokybė, švarus gamybos procesas ir lengvas automatizavimas, lankstumas, intelektas, produktų kokybės ir darbo našumo gerinimas.

Mašinos funkcija

1. Mašina turi atvirą darbo stalo struktūrą, importuotą didelio tikslumo dvigubą pavarą ir krumpliaratį bei linijinį kreipiamąjį bėgią, stabilią transmisiją ir didelį tikslumą.

2. Tiek lova, tiek judanti sija turi vientisą suvirinimo konstrukciją. Lova termiškai apdorojama 600°C temperatūroje ir apdirbama 12 metrų ožiniu frezavimu. Jis atšaldomas krosnyje 24 valandas. Po atkaitinimo jis yra grubiai apdorojamas, o po to apdorojamas vibraciniu senėjimu, kuris gali visiškai pašalinti suvirinimą ir apdorojimo pritaikomumą, gerą standumą, didelį tikslumą, ilgą laiką gali būti naudojamas be deformacijos.

3. X, Y ir Z ašys importuojamos iš Prancūzijos su servo varikliais, pasižyminčiais dideliu tikslumu, dideliu greičiu, dideliu sukimo momentu, didele inercija, stabiliais ir ilgaamžiais. Užtikrinkite didelį visos mašinos greitį ir pagreitį.

4. Ji priima specialią skaitmeninio CYPCUT pluošto lazerinio pjovimo mašinos valdymo sistemą, pagrįstą Windows operacine sistema, ir integruoja daugybę specialių funkcijų modulių, skirtų pjovimo lazeriu valdymui, su galingomis funkcijomis, gera žmogaus ir mašinos sąsaja ir paprastu valdymu.

5. CYPNEST Expert Edition lizdų įdėjimo programinė įranga yra pagrindinė CNC pjovimo staklių technologija, leidžianti realizuoti „visą darbo dieną, didelio efektyvumo pjovimą ir didelio lizdo pjovimo greitį“. Tai pagrindinė veiksmingo medžiagų taupymo ir pjovimo efektyvumo gerinimo garantija.

6. Pjovimo galvutė naudoja specialias pluošto lazerines pjovimo galvutes, kurias gamina tarptautiniu mastu žinomi prekės ženklai ir talpiniai jutikliai, pasižymintys dideliu jutimo tikslumu, jautriu atsaku ir stabiliausiu bei patikimiausiu veikimu. 7. Iš Vokietijos importuotas didelio tikslumo elektroniniu būdu valdomas proporcinis vožtuvas gali tiksliai valdyti pjovimo pagalbinių dujų oro slėgį, kad būtų pasiektas geriausias pjovimo efektas.

Mašinos komponentai

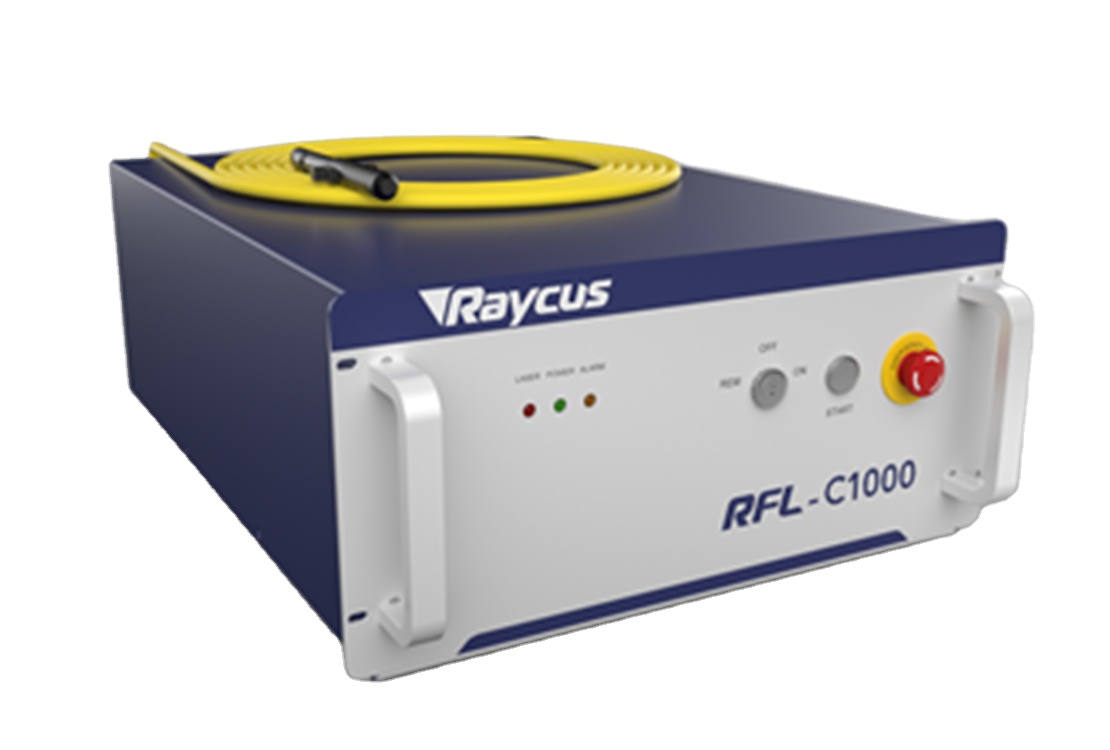

Raycus RFL-C1000 skaidulinio lazerio šaltinis

• Puiki spindulio kokybė (BPP)

• Pastovus BPP visame galios diapazone

• Naudokite ilgą židinio nuotolį, kad vis tiek gautumėte mažą vietą

• Elektrooptinės konversijos efektyvumas>25 %

• Veikimas nereikalaujantis priežiūros

• Modulinis dizainas, „plug and play“

• Mažas dydis ir lengvas montavimas

• Siurblio šaltinio tarnavimo laikas >100 000 valandų

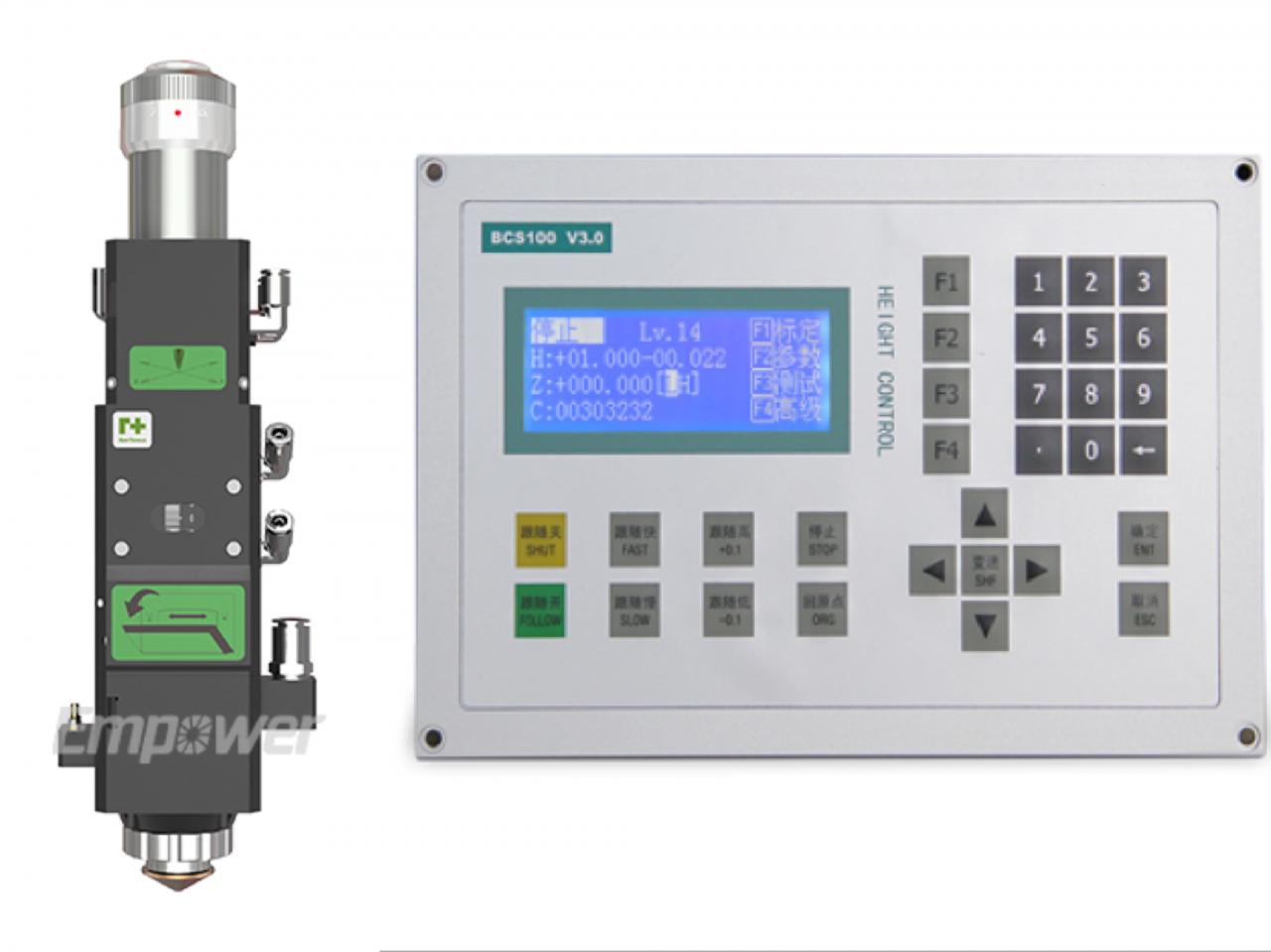

Pjovimo galvutė ir aukščio reguliatorius

• Galimas su talpiniu aukščio jutimu.

• Temperatūros jutikliai apsaugo optiką ir sumažina perkaitimo tikimybę.

• 10 mm objektyvo judėjimas fokusavimui nustatyti.

• Greita ir lengva prieiga prie dengiamojo stiklo.

• Lankstus dizainas, leidžiantis optimizuoti vietos dydį.

• Sklandus pagalbinių dujų srautas.

• Kompaktiškas, lengvas dizainas.

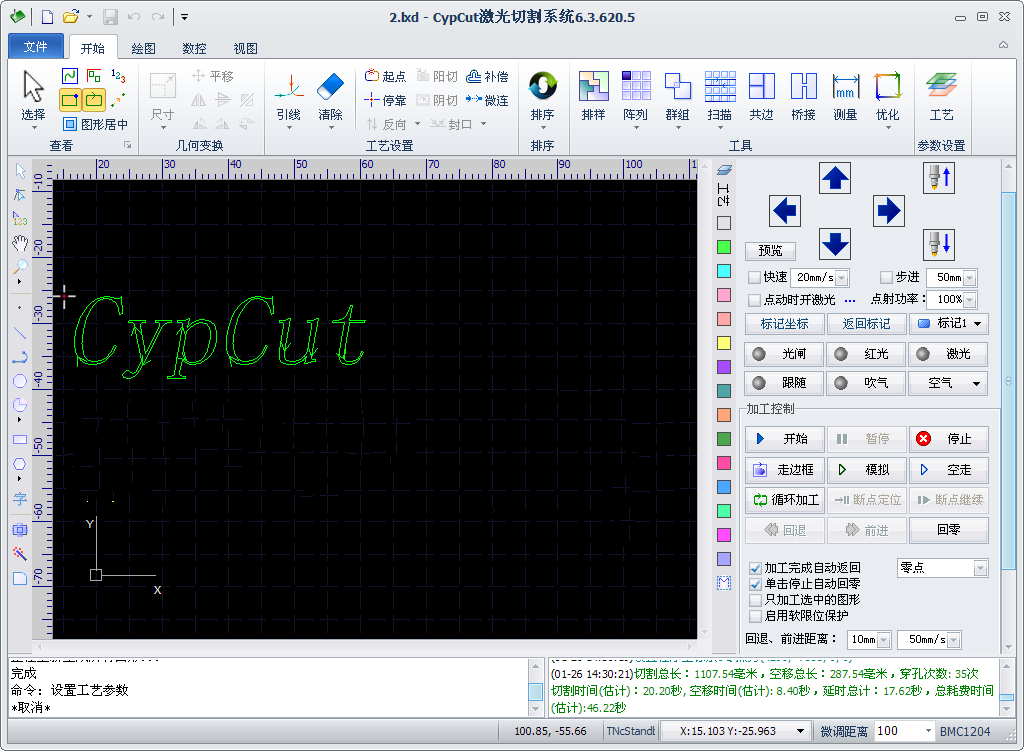

Cypcut pjovimo sistema

• Automatinis aukščio reguliavimas

• Programinės įrangos apsauga

• Lazerio spindulio galios valdymas

• Staigaus išjungimo taško atnaujinimo funkcija

• Varlės šuolis ir automatinio krašto padėties nustatymo funkcija

• Reagavimas realiuoju laiku, kad būtų išvengta signalo vėlavimo, sukeliančio apvalų kraštą

Specifikacija

Pagrindinių komponentų sąrašas
Nr.	Komponento pavadinimas	Gamintojas – kilmės vieta
1	Staklės	Plokščių suvirinimo staklės - Dahan
2	Mašinos sija	Aliuminio sija - Dahanas
3	Pluošto lazerio šaltinis	Raycus/Max 1000W – Kinija
4	Lazerio galvutė	Raytools – Kinija
5	Pjovimo sistema	Cypcut – Kinija
6	Servo variklis ir vairuotojas	Schneider – Prancūzija
7	Greičio reduktorius	Shimpo – Japonija
8	Kreipiamieji bėgiai	Hiwin – Taivanas
9	Rack & Pinion	YYC iš Taivano
10	Proporcinis vožtuvas	SMC – Japonija
11	Aušintuvas	Hanli – Kinija

Specifikacijos
Lazerio galia	1000W
Pjovimo plotas (mm) (L × W)	3000 mm × 1500 mm
Maksimalus pjovimo greitis (m/min)	120 m/min
Max pagreitintas	1.5G
Padėties nustatymo tikslumas	±0,03 mm mm
Pakartojamumo tikslumas	±0,02 mm
Minimalus linijos plotis	0,15 mm
Maksimalus pjovimo gylis (švelnus plienas)	12 mm
Nerūdijantis plienas N2	5 mm
Aliuminis	3 mm
Vairavimo būdas	Importuotas servo variklis
Perdavimo būdas	Importuota pavarų dėžė ir krumpliaračio dviguba pavara
Elektros reikalavimai	380V/50Hz.60Amp
Energijos sąnaudos	12 kW
Darbo dalies svoris	800 kg
Svoris	5500 kg
Kontūro dydis (mm)	4800 mm × 2700 mm × 1900 mm (I × P × A)
Kontūro dydis su padėklų keitikliu (mm)	8400 mm × 3000 mm × 2100 mm (I × P × A)

Privalumai ir programos

PRIVALUMAI:

1, Sutaupoma energijos sąnaudų / tik 20-30% CO2 lazerinio pjovimo mašinos naudojant tą pačią galią.

2, lankstumas ir tikslus paprastų ar sudėtingų dalių pjovimas

3, Priima importuotą pasaulinio prekės ženklo pluošto lazerį / tarnavimo laikas viršija 100 000 val.

4, importuotas servo variklis ir pavarų sistema užtikrina tikslų pjovimą

5, aukštos kokybės pjūvis, nereikia papildomos apdailos

6, didesnis pjovimo greitis ir efektyvumas, pjovimo plokštės greitis viršija 10 metrų per minutę

7, Nekontaktinis pjūvis, o tai reiškia, kad nėra jokių žymių ar medžiagos užteršimo

8, Galimybė pjauti praktiškai bet kokį lakštinį metalą

PROGRAMOS:

TAIKOMOS MEDŽIAGOS: Nerūdijantis plienas, anglinis plienas, legiruotasis plienas, silicio plienas, spyruoklinis plienas, aliuminis, aliuminio lydinys, cinkuoti lakštai ir kiti metaliniai vamzdžiai ir vamzdeliai.

TAIKOMA PRAMONĖS SRITIS: Jis plačiai naudojamas pramoninių vamzdynų apdirbime, sprogimui atsparioje įrangoje, karo pramonėje, chemijos pramonėje, naftos žvalgyboje, lempose ir žibintuose, metalo apdirbime, geležies dirbiniuose, statyboje ir kt.

Mūsų paslaugos ir privalumai

Mūsų paslauga

1. Dvejų metų garantija šiai pluošto lazerinei mašinai ir pluošto lazerio dalims; Vienerių metų garantija kitoms mašinoms ir dalims.

2. 24 valandų profesionali techninė pagalba internetu.

3. Kvalifikuotas inžinierius padės klientui laiku išspręsti problemą naudojant TM, Whatsapp.

4. Nemokamas programinės įrangos atnaujinimas.

5. Visą gyvenimą trunkanti priežiūra ir atsarginių dalių tiekimas.

Mūsų privalumai

1. „Alibaba“ autentifikavimo įmonė

2. 12 metų eksporto patirtis

3. 20 metų gamybos patirtis

4. OEM ir ODM paslauga

5. 24 valandų internetinė paslauga

6. Prekiautojų tinklas visame pasaulyje

Detalės

• Naudojimas: Pjovimas lazeriu
• Taikoma medžiaga: metalas
• Būklė: Nauja
• Lazerio tipas: pluoštinis lazeris
• Pjovimo plotas: 3000*1500mm
• Pjovimo greitis: 120m/min
• Palaikomas grafinis formatas: DXF
• Pjovimo storis: 1-10 mm
• CNC ar ne: Taip
• Aušinimo režimas: VANDENIŲ VĖSINIMAS
• Valdymo programinė įranga: Cypcut
• Lazerio šaltinio prekės ženklas: Raycus/IPG/Max
• Lazerio galvutės prekės ženklas: Raytools/Precitec
• Servo variklio prekės ženklas: Yaskawa
• Kreipiamasis bėgis Gamintojas: HIWIN
• Valdymo sistemos prekės ženklas: Cypcut
• Svoris (KG): 5500 KG
• Pagrindiniai pardavimo taškai: ilgas tarnavimo laikas
• Optinio lęšio prekės ženklas: Raytools
• Garantija: 1 metai
• Taikomos pramonės šakos: gamykla, lakštinio metalo apdirbimas
• Mašinų bandymo ataskaita: pateikta
• Vaizdo įrašo išeinantis patikrinimas: pateikiama
• Pagrindinių komponentų garantija: 2 metai
• Pagrindiniai komponentai: lazerio šaltinis
• Maksimalus pjovimo greitis (m/min): 120 m/min
• Maksimalus pagreitis: 1,5 G
• Padėties nustatymo tikslumas: ±0,03mmmm
• Pakartojamumo tikslumas: ±0,02mm
• Minimalus linijos plotis: 0,15 mm
• Maksimalus pjovimo gylis (švelnus plienas): 12 mm
• Nerūdijantis plienas N2: 5 mm
• Aliuminis: 3 mm
• Elektros reikalavimai: 380V/50Hz.60Amp
• Kontūro dydis su padėklų keitikliu (mm): 8400 mm * 3000 mm * 2100 mm (L * P * A)
• Sertifikatas: Sgs
• Teikiamas aptarnavimas po pardavimo: pagalba internetu, nemokamos atsarginės dalys, vaizdo įrašų techninė pagalba
• Pogarantinis aptarnavimas: vaizdo techninis palaikymas, jokios paslaugos, palaikymas internetu, atsarginės dalys, techninė priežiūra ir remontas vietoje
