CNC hidraulinio presavimo stabdžių mašinos modelis Wc67k-80tx3200

Produkto taikymas

Mūsų hidraulinių preso stabdžių asortimentas yra paprastas naudoti, lengvas užvedimas ir patogus priežiūrai. Tai pagrindinė mašina metalo lenkimo rinkoje, plačiai naudojama lakštinio metalo apdirbimo pramonėje.

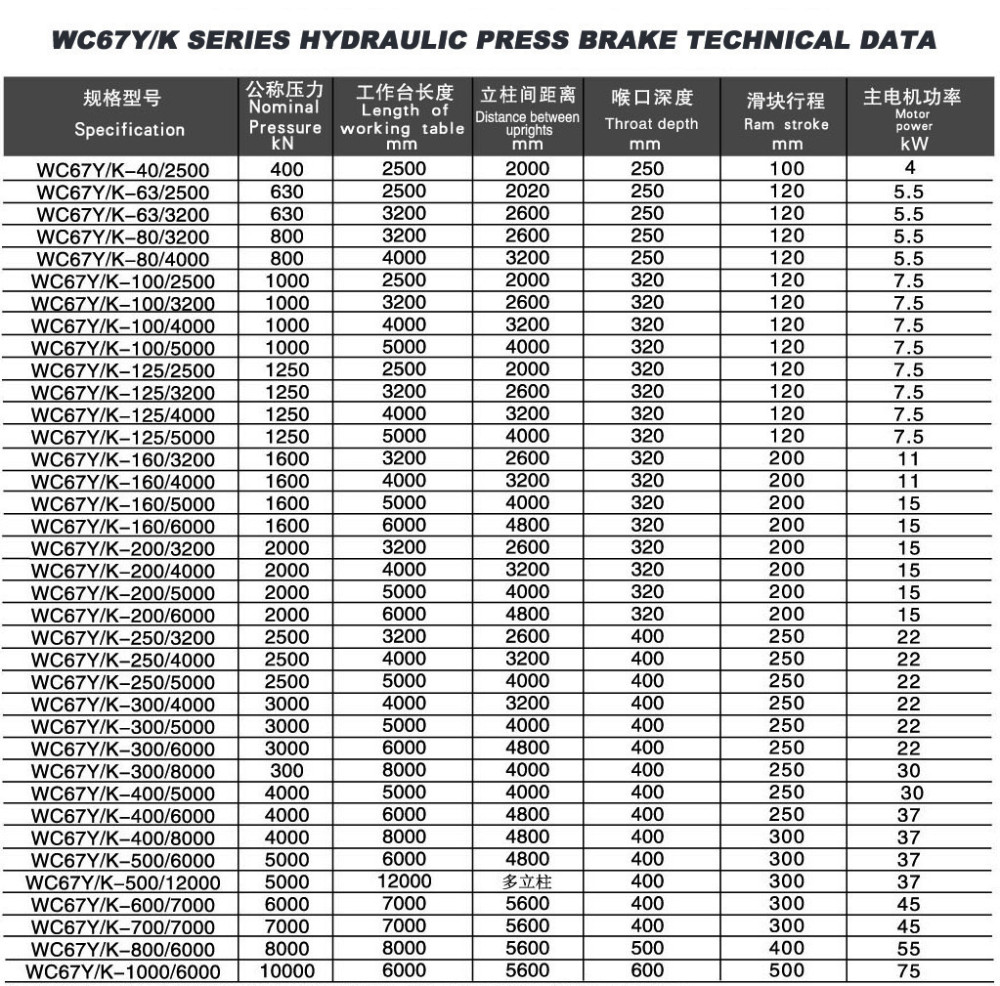

TECHNINIS PARAMETRAS
1	Mašinos modelis	WC67Y-100TX3200
2	Nominalus slėgis	KN	1000
3	Darbinio stalo ilgis	mm	3200
4	Pjovimo lakšto stiprumas	Mpa	≤ 450
5	Gerklės gylis	mm	320
6	Avino smūgis	mm	120
7	Maksimalus atidarymo aukštis	mm	380
8	Pagrindinė variklio galia	KW	7.5

Pagrindinės funkcijos

1. ES supaprastintas dizainas, visi mašinos komponentai sukurti vadovaujantis kompiuterinio projektavimo ir CAD/CAE/CAM programinės įrangos instrukcijomis, kad būtų visiškai garantuotas visų komponentų intensyvumas ir standumas.

2. RAYMAX inžinieriai naudoja parametrines 3D SolidWorks, naudodami FEM ir DOE analizę, taip pat statinę ir mechanizmų analizę.

3. Visas mašinos korpusas pagamintas iš monobloko suvirinto aukštos kokybės plieno. Po suvirinimo procedūros mašinos korpusas bus frezuotas, kad būtų užtikrinta pusiausvyra ir tikslumas.

4. Mechaninis sinchroninis mechanizmas ir kompleksinis kompensavimas suprojektuoti taip, kad padidintų ruošinių tikslumą.

5. Priimkite integruotą hidraulinę sistemą, kuri yra patikimesnė ir lengviau prižiūrima.

6. Galinio matuoklio eiga ir atstumas reguliuojamas varikliu ir yra gerai reguliuojamas ranka, reguliavimas rodomas skaitmeniniais skaitikliais

7. Mašinai suprojektuotas colių, vieno, nuolatinio veikimo režimas, o atbulinės eigos ir priežiūros laikas gali būti valdomas laiko relės

8. Humanistinis susirūpinimas dėl saugumo projektavimo visose detalėse ir mokslinėse detalėse, naudojant RAYMAX standartą.

Standartinė įranga

1. Pleišto kompensavimas ant viršutinio perforatoriaus suspaudimo

2. Plokštės atraminės svirties

3. Sulankstomas atbulinės eigos pirštas

4. Standartiniai viršutiniai ir kelių V apatiniai štampai

5. Hidraulinė ir elektrinė apsauga nuo perkrovų

6. Kvadratinė svirtis ir priekinės atraminės svirties

7. Štampai gali būti suprojektuoti pagal klientų reikalavimus. Mašinoje bus įrengtos standartinės formos / štampai, o brėžinys bus išsiųstas. Ir nestandartinės formos / štampai gali būti suprojektuoti, jei klientai gali pateikti formų / štampų brėžinį arba darbinius gabalus, mes suprojektuosime. Viršutinę formą galima padaryti skyriuje.

8. SIEMENS variklis arba Kinijos Hanneng aukštos kokybės variklis

9. Vokietija Bosch Rexroth hidraulinė sistema arba KINIJA aukščiausio lygio Youtong hidraulinė sistema.

10. JAV SUNNY hidraulinis pavarų siurblys arba KINIJA Shanghai YONGMING aukštos kokybės hidraulinis pavarų siurblys, naudojamas Kinijos orlaivių pramonėje.

11. Sandarinimo dalys bus iš JAPAN VALQUA.

12. Vokietija SIEMENS arba Prancūzija SCHNEIDER pagrindiniai elektros elementai.

13. Taivano HIWIN rutulinis varžtas ir poliruotas strypas 0,05 mm tikslumu.

14. ESTUN E21 NC sistema arba kita cnc valdiklio sistema.

E21 NC valdiklio sistemos savybės

1. Galinio gabarito padėties valdymas.

2. Sumanus padėties nustatymo valdymas.

3. Vienašalis ir dvikryptis padėties nustatymas, kuris efektyviai pašalina veleno tarpą.

4. Atitraukimo funkcijos.

5. Automatinė nuorodų paieška.

6. Vieno klavišo parametrų atsarginė kopija ir atkūrimas.

7. Greitas pozicijų indeksavimas.

8. 40 programų saugojimo vietos, kiekviena programa turi 25 žingsnius.

9. Apsauga nuo maitinimo išjungimo.

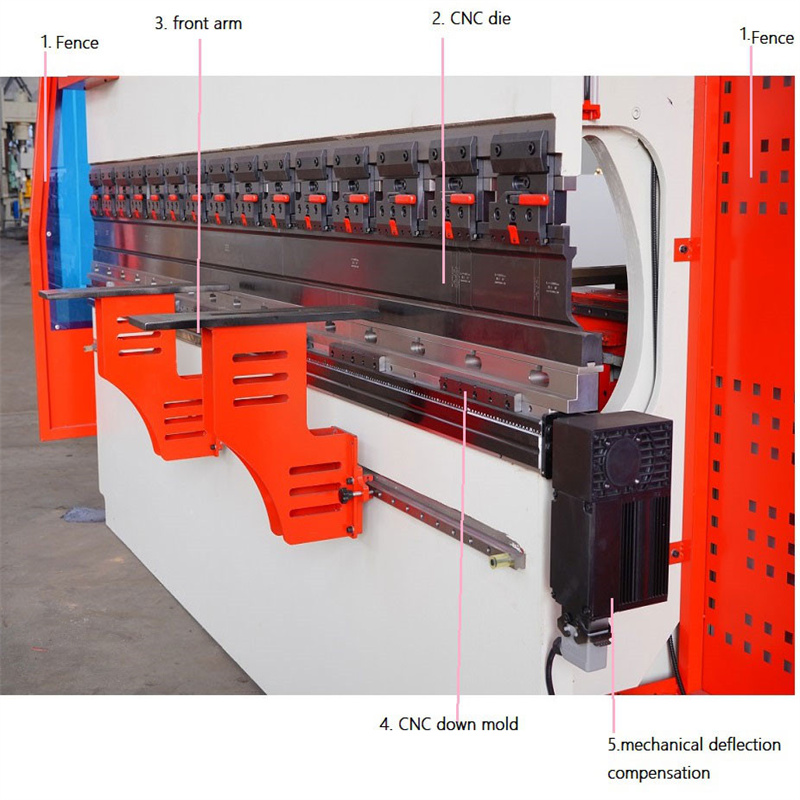

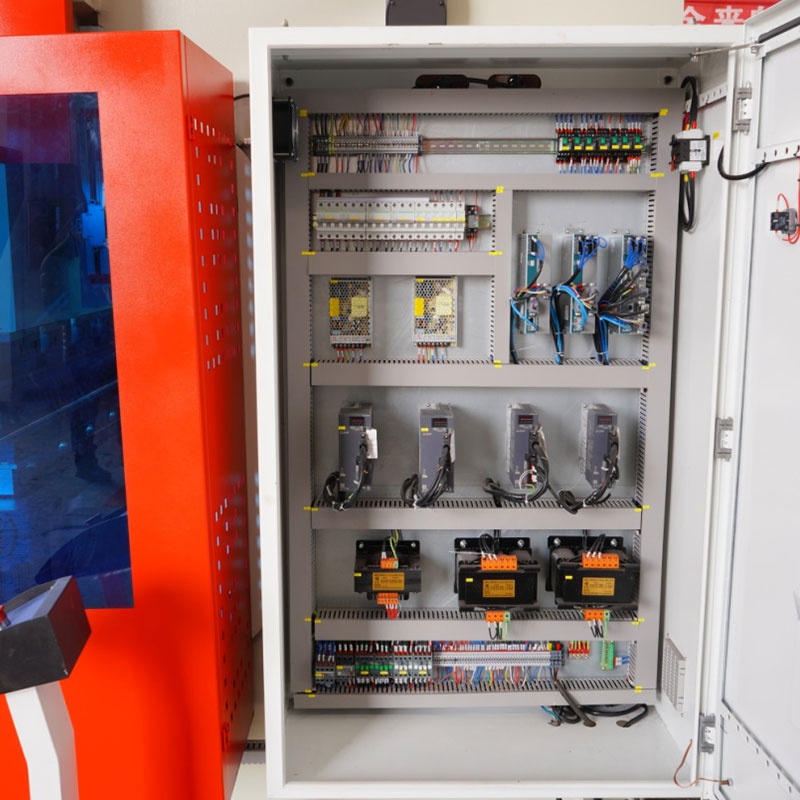

10. mm/colis, kinų/anglų k. Išsamūs vaizdai

Kaip suskaičiuoti lenkimo galią?

8 (santykis) x 2 mm (storis) x 2,5 metro (plotis) = 40
Taigi, norint sulenkti 2 mm storio x 2500 mm pločio švelnų plieną, jums reikia WC67Y-40T/2500 preso stabdžio.

DUK

Q1. Ar esate gamykla ar prekybos įmonė ir kur esate?

A: Mes esame gamykla, įsikūrusi Anhui, Kinijoje, transportavimas yra patogus.

Q2. Kiek laiko jūsų mašinos garantinis laikotarpis?

A: 12 mėnesių. Mūsų mašinai suteikiama 1 metų garantija, išskyrus susidėvėjusias dalis ir žalą, atsiradusią dėl netinkamo naudojimo / aplaidumo. Pasibaigus šiam laikotarpiui, vis tiek galėsite mėgautis mūsų paslaugomis visą laiką.

Q3. Ar jūsų įmonė turi kokį nors sertifikatą?

A: Taip. Mes turime CE, ISO 9001 ir pan.

4 klausimas. Ar turite mašinos naudojimo instrukciją?

A: Taip. Kartu su mašina turime anglišką mašinos naudojimo instrukciją.

Q5. Koks pristatymo laikas?

A: Paprastai užsakymo užbaigimas užtrunka 15–25 darbo dienas. Tikslus pristatymo laikas bus patvirtintas tolesniu bendravimu.

6 klausimas. Ar galiu ant gaminių uždėti savo LOGO?

A: Taip. Ant gaminių galite įdėti savo LOGO. Susiję produktai ",

Detalės

• Slankiklio eiga (mm): 120 mm
• Automatinis lygis: pusiau automatinis
• Gerklės gylis (mm): 320 mm
• Mašinos tipas: sukimo juosta
• Darbo stalo ilgis (mm): 3200
• Darbinio stalo plotis (mm): 200 mm
• Matmenys: 3300x1500x2200 mm
• Būklė: Nauja
• Medžiaga / apdirbtas metalas: žalvaris / varis, nerūdijantis plienas, LYDINIS, anglinis plienas, aliuminis, plastikas, PVC, anglinis plienas, nerūdijantis plienas, aliuminis
• Automatika: Automatinė
• Papildomos paslaugos: pabaigos formavimas
• Svoris (KG): 6000
• Variklio galia (kw): 7,5 kw
• Pagrindiniai pardavimo taškai: konkurencinga kaina
• Garantija: 2 metai
• Taikomos pramonės šakos: viešbučiai, drabužių parduotuvės, statybinių medžiagų parduotuvės, mašinų remonto dirbtuvės, gamyklos, maisto ir gėrimų gamyklos, ūkiai, restoranai, naudojimas namuose, mažmeninė prekyba, maisto parduotuvė, spaustuvės, statybos darbai , energetika ir kasyba, maisto ir gėrimų parduotuvės , Kita, Reklamos kompanija
• Parodų salės vieta: Jungtinės Valstijos, Vietnamas, Filipinai, Indonezija, Meksika, Tailandas, Šri Lanka, Bangladešas, Malaizija
• Rinkodaros tipas: paprastas produktas
• Mašinų bandymo ataskaita: pateikta
• Vaizdo įrašo išeinantis patikrinimas: pateikiama
• Pagrindinių komponentų garantija: 2 metai
• Pagrindiniai komponentai: guolis, variklis, pavara, PLC
• Produkto pavadinimas: Hidraulinis stabdžių presas
• Spalva: pritaikyta
• Įtampa: 220V/380V/415V/440V/pritaikyta
• Tipas: hidraulinė metalo lenkimo mašina
• Elektriniai elementai: Vokietija Siemens
• Valdymo sistema: Estun E21
• Svoris: 6000 kg
• Sertifikatas: ISO 9001:2000
• Teikiamas aptarnavimas po pardavimo: pagalba internetu
