CNC rankinis lakštų lenkimo staklės 80 tonų hidraulinio presavimo stabdžių metalo lenkimo staklės

Privalumas:

1. DSVP pagrindu sukurta alyvos ir elektros hibridinė sistema

2. Labai tvirtas rėmas + automatinis deformacijos kompensavimas

3. Post-posicionavimo sistema

4. Išmani CNC sistema

5. Lengva montuoti ir valdyti, didelis tikslumas

6. Efektyvus, bet taupantis energiją

Prekės aprašymas

Labai tvirtas rėmas + automatinis deformacijos kompensavimas

Optimizuokite labai standaus rėmo formą, pagerinkite standumą ir visišką lenkimo tikslumą, remiantis apskaičiuota Y verte ir tiksliu darbo stalo padėties nustatymu. Visiškai išlenkto ruošinio kampo tolerancija yra ±30';

Apskaičiuokite kompensaciją automatine deformacijos kompensavimo sistema, naudodami apdorojimo programą, pagrįstą lenkimo ruošinio ilgiu, storiu ir kampu, suderinkite su atvirkštine deformacija spaudžiant ir kompensuokite darbo stalo įlinkį.

Veiksmingos, bet energijos taupančios 2,5 karto greičiau nei tos pačios klasės hidraulinės lenkimo staklės, efektyvesnės ir užtrunka mažiau laiko pasiruošti darbui, daug geriau panaudojant patirtį;

Servo hidraulinė hibridinė pavaros sistema naudoja energiją tik spaudžiant ir keičia elektros sąnaudas pagal ruošinio dydį;

STEP sistema apskaičiuoja toninį slėgį pagal lakšto ilgį ir storį. Budėjimo režimo energijos nuostoliai sudaro 1 % ar mažiau visos galios;

Pažangi valdymo sistema leidžia išvengti papildomų nuostolių ir elektros nuostolių.
CNC rankinis lakštų lenkimo staklės 80 tonų hidraulinio presavimo stabdžių metalo lenkimo staklės

Elektrinė valdymo sistema

Elektriniai komponentai yra importuojami prekės ženklai, atitinkantys tarptautinius standartus, saugūs ir patikimi, elektrinės valdymo spintelės aušinimo funkcija su kilnojama kojinio jungiklio valdymo stotimi, su paleidimo, išjungimo ir avarinio sustabdymo funkcijomis; Elektros spintelės laidai yra pagrįsti ir aiškūs, o tai yra patogus techninei priežiūrai ar trikčių šalinimui.

Lengva montuoti ir valdyti, didelis tikslumas

Kvalifikuoti įgūdžiai, kurių nereikia dailiai lenkiant, mažina profesinį slenkstį ir darbo sąnaudas;

Lengvai montuojamas, tvirtas ir lengvas, didelis funkcionalumas;

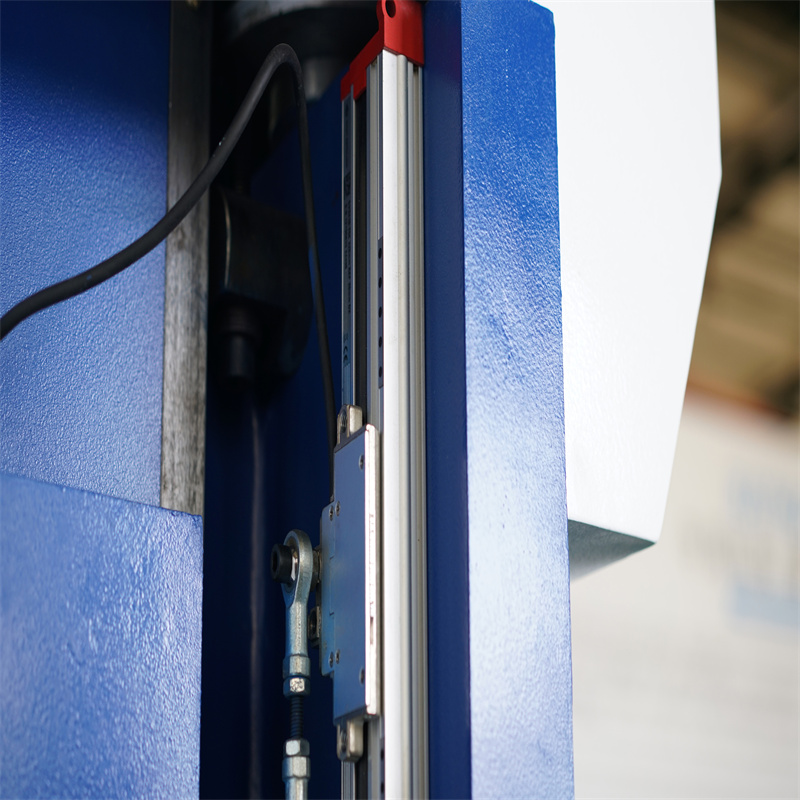

Priimtas vokiškas ELGO, didelis lenkimo tikslumas garantuojamas remiantis mikronų dydžio duomenimis, gylio tikslumas kontroliuojamas ±0,01 mm.

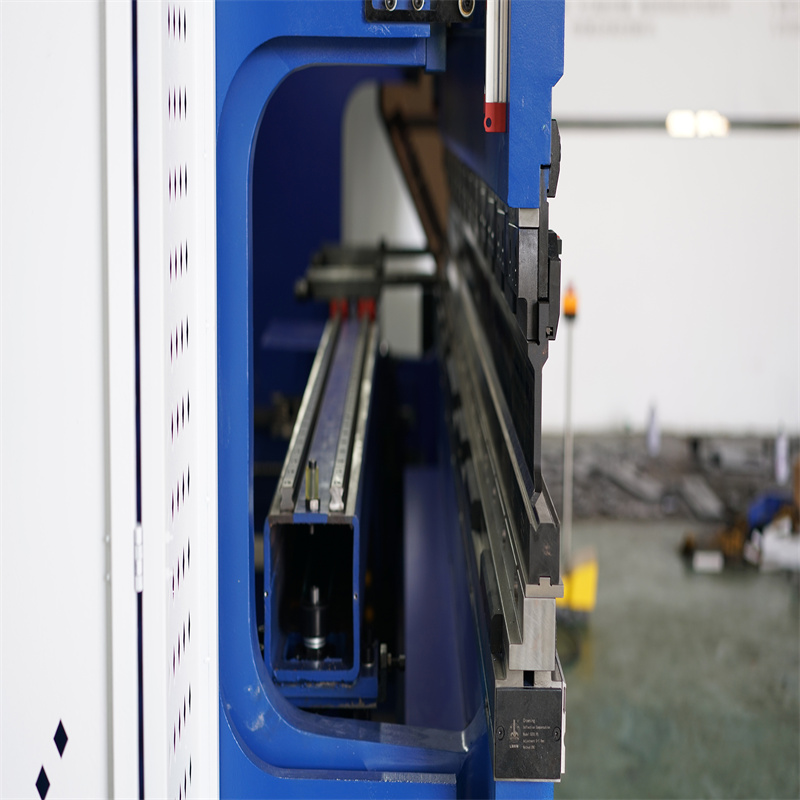

Veiksminga ir patikima posto nustatymo sistema

Padėtis po judėjimo dideliu greičiu, X ašis: 500 mm/s, Z ašis: 700 mm/s, R ašis: 60 mm/s; ilgis matuojamas ant X ašies: 600 mm;

Didelis padėties nustatymo tikslumas, X ašis: ±0,01 mm, Z ašis: ±0,1 mm, R ašis: ±0,1 mm.

Pastaba: taikoma tik HB1003/HB6020.
CNC rankinis lakštų lenkimo staklės 80 tonų hidraulinio presavimo stabdžių metalo lenkimo staklės

Specifikacija

Lenkimo jėga500 KN
Darbinio stalo ilgis2050 mm
Darbo stalo aukštis920 mm
Stulpelių tarpai1600 mm
Gerklės gylis320 mm
Slankiklio eiga160 mm
Maksimalus atidarymo aukštis420 mm
Greitas nusileidimas180 mm/s
Grįžimo greitis140 mm/s
Darbo greitis10 mm/s
Atgalinis (x ašies) eiga0-500 mm
X ašies padėties nustatymo tikslumas±0,1 mm
X ašies kartojimo padėties nustatymo tikslumas±0,02 mm
y ašies padėties nustatymo tikslumas±002 mm
Y ašies kartojimo padėties nustatymo tikslumas±0,02 mm
R laipsnio ašies eiga150 mm
Darbinis tikslumasTiesi linija: 10,2mm/m, kampas: ±0,5mm/m
CNC ašių skaičius4 ašių
pagrindinė variklio galiaApie 5KW
Kuro bako talpa160L
MatmenysApie 2400x1500x2480mm
Visos įrangos svorisApie 4000 kg

DUK

1. Nieko nežinojau apie šią mašiną, kokią mašiną turėčiau pasirinkti? -Taip paprasta . Tiesiog pasakykite mums, ką norite padaryti naudodami lazerinį įrenginį, tada leiskite mums pateikti jums puikių sprendimų ir pasiūlymų.

2. Ką jis gali suvirinti? - Lazerinis metalo aparatas dažniausiai naudojamas anglinio plieno, nerūdijančio plieno, aliuminio, žalvario ir lydinio srityse.

3. Kiek galioja garantija? - Suteikiame 1 metų garantiją.

4. Kur yra jūsų būstinė? -Mūsų būstinė yra Ma'anShan mieste, Anhui provincijoje, Kinijoje.

5. Ar galiu apsilankyti jūsų gamykloje? - Žinoma. Susisiekite su mumis bet kuriuo metu. Sutarsime iš anksto.

6. Ar turite inžinierių, kurie mokytų mane/mano darbuotojus? – Taip, kiekvienam klientui siūlome nemokamus mokymus. Pažadame padėti, kol viskas susitvarkys.

Detalės

  • Slankiklio eiga (mm): 160 mm
  • Automatinis lygis: Visiškai automatinis
  • Gerklės gylis (mm): 320 mm
  • Mašinos tipas: sinchronizuotas
  • Darbo stalo ilgis (mm): 2050
  • Darbinio stalo plotis (mm): 920 mm
  • Matmenys: 2400*1500*2480mm
  • Būklė: Nauja
  • Medžiaga / Metalas Apdorotas: anglinis plienas
  • Automatika: Automatinė
  • Metai: 2021 m
  • Svoris (KG): 4000
  • Variklio galia (kw): 5 kw
  • Pagrindiniai pardavimo taškai: lengva valdyti
  • Garantija: 1 metai
  • Taikomos pramonės šakos: statybinių medžiagų parduotuvės, mašinų remonto dirbtuvės, gamyklos, mažmeninė prekyba, statybos darbai , reklamos įmonė, kita
  • Parodų salės vieta: Vokietija, Čilė, Pietų Afrika, Malaizija
  • Rinkodaros tipas: KARŠTAS IŠPARDAVIMAS
  • Mašinų bandymo ataskaita: nėra
  • Vaizdo įrašo išeinantis patikrinimas: pateikiama
  • Pagrindinių komponentų garantija: 1 metai
  • Pagrindiniai komponentai: variklis, pavara, PLC
  • Produkto pavadinimas: 1,6 mm storio didelio efektyvumo lakštinio metalo lenkimo lankstymo mašina
  • Raktiniai žodžiai: Profilio lenkimo staklės
  • Atstumas tarp stulpelių: 1600 mm
  • Maksimalus atidarymo aukštis: 420 mm
  • Greitas nusileidimas: 180 mm/s
  • Grąžinimo greitis: 140 mm/s
  • Darbo greitis: 10mm/s
  • Atgalinis (X ašies) eiga: 0-500 mm
  • CNC ašių skaičius: 4 ašys
  • Kuro bako talpa: 160L
  • Sertifikatas: ce
  • Teikiamas aptarnavimas po pardavimo: techninis vaizdo įrašų palaikymas, pagalba internetu
  • Pogarantinis aptarnavimas: vaizdo įrašų techninis palaikymas, pagalba internetu
  • Vietinės paslaugos vieta: Vokietija, Rusija, Japonija, Pietų Korėja, Čilė, Pietų Afrika, Kazachstanas, Ukraina","attrValueId":5762774}
