Cnc Servo Press Brake 250t/3.2m 3+1 Axis 3 Meter lakštinio metalo preso stabdys

Pagrindinis bruožas

1. Suvirinta plieno konstrukcija, normalizuojant ir aukšto dažnio vibracija, siekiant pašalinti įtampą, užtikrinti bendrą staklių tikslumą, turi puikų tvirtumą, apsaugą nuo iškraipymo ir apsaugos nuo posvyrio.

2. Dviejų pusių pagrindiniai cilindrai priklauso elektrohidraulinei CNC lenkimo staklių CNC ašiai, kur Y1, Y2 ašys, sinchronizuojamos, suderinamos su hidrauliniu servo vožtuvu, importuotu iš Vokietijos ir vokišku HEIDENHAIN grotelių uždaro ciklo valdymu, tikslus grįžtamasis ryšys, slankikliai veikia tiksliai, kartokite slankiklio tikslumas ir lygiagretus tikslumas gali siekti /- 0,01 mm.

3. Automatinė hidraulinė išgaubta darbo stalo (V ašies) kompensavimo sistema, skirta slankiklio deformacijos poveikiui ruošinio lenkimo metu pašalinti. Kompensacijos skaičiai, automatiškai reguliuojami CNC sistemos, patogus ir tikslus. (neprivaloma mechaninio kompensavimo lentelės struktūra)

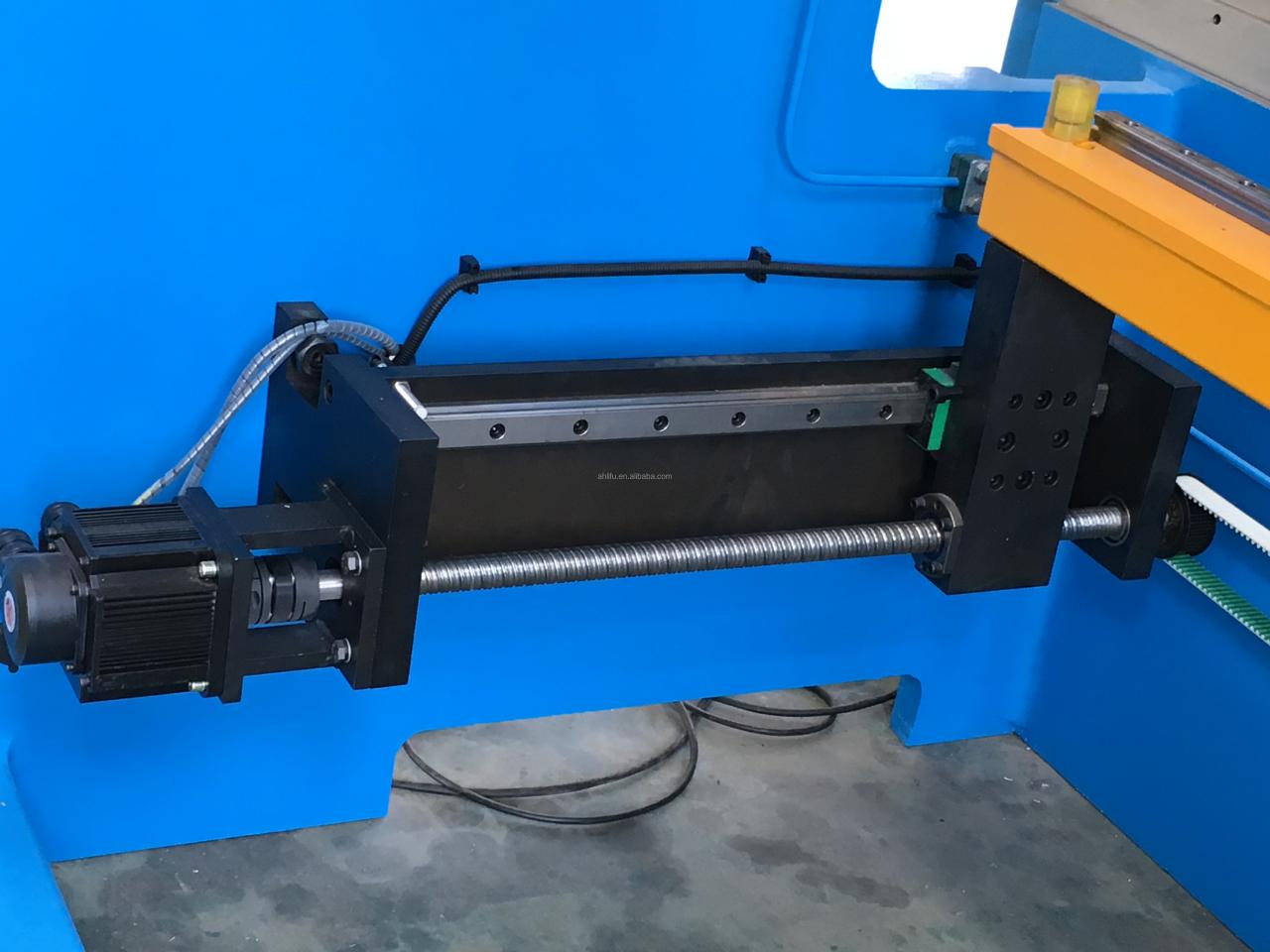

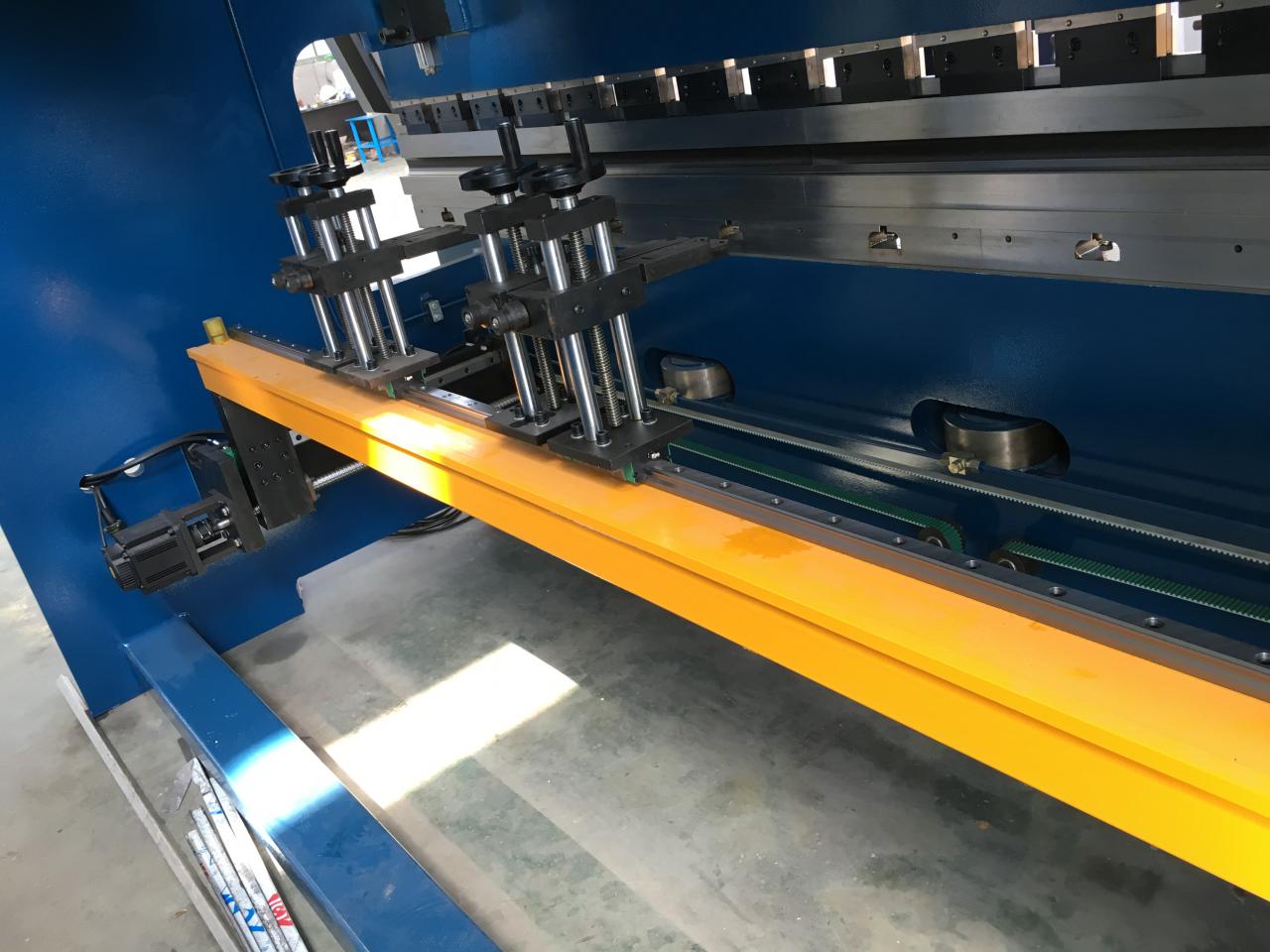

4. Užpakalinis matuoklis (priekinė ir galinė vieta) yra X ašis CNC lenkimo staklėje, varoma servo varikliu, CNC sistema, perdavimas per precizinį rutulinį varžtą, linijinis kreiptuvas, sinchroninis diržo ratas, važiuoja greitai, tiksliai nustato duomenis. (Vartotojai gali išplėsti R ašį arba R1 ašis, R2 ašį, Z1 ašį, Z2 ašį ir kt.)

5. Priekinis padavimo įtaisas juda į šoną per tikslų linijinį kreiptuvą, lengvai valdo atstumą tarp rankų. Reguliuojamas aukščio lygis, kuris labai pagerina ruošinio lenkimo patogumą.

6. Su greito spaustuko padėklų lenkimo forma, suderinama su deformacijos kompensavimo mechanizmu. Kombinuotas modulinės CNC lenkimo formos tipas, siekiant užtikrinti aukštą tikslumą ir aukštą lenkimo efektyvumą. Patogu reguliuoti apatinės formos padėtį skirtingomis darbo sąlygomis.

7. Abiejuose mašinos galuose yra grotelių liniuotė, kurios pagalba matuojamas tikslus atstumas tarp skaidrės ir darbo stalo. Mašinos rėmas aprūpintas C tipo plokšte, C-plokštėje sumontuotos grotelės, pašalinančios kolonos deformacijos poveikį slankiklio padėčiai. Slankiklio padėties grįžtamojo ryšio duomenys bus nedelsiant perkelti į skaitmeninio valdymo sistemą į apskaičiuotą servo vožtuvo valdymo signalą S1 ~ S2 ir išėjimą, valdykite dviejų hidraulinių servo vožtuvų išėjimo srautą, kad būtų sinchronizuojami du cilindrai.

Veiklos sijos struktūra keturių taškų pozicionavimui, geras stabilumas, Y1, Y2 ašis gali būti programuojama individualiai, gali būti sodinama dalinėje būsenoje, kūginis lenkimas (pasviręs lenkimas).

Sustabdykite slėgio palaikymą po lenkimo formavimo, kad sumažintumėte ruošinio elastingumą, galima nustatyti slėgio palaikymo laiką.

8. Apsauginis barjeras aplink mašinas ir fotoelektrinis apsaugos įtaisas, užtikrinantis saugų darbą. (lazerinis apsaugos įtaisas, pasirenkamas)

Techninis parametras

NE	Prekė	Vertė	Vienetas
1	Nominali jėga	1000	KN
2	Darbo stalo ilgis	2500	mm
3	Atstumas tarp skylių	2020	mm
4	Gerklės gylis	320	mm
5	Ram kelionės	120/150	mm
6	Maksimalus atidarymo aukštis	320/350	mm
7	Pagrindinė jėga	7.5/11	KW
8	Gerklės gylis	320	mm
9	Svoris	6000	kilogramas
10	Matmenys	250016002400	mm

Pagrindinės užsakomųjų dalių dalys

NE	Dalies pavadinimas	Užsakomųjų paslaugų gamintojas
1	Sinchroninio valdymo proporcinis vožtuvas	Bosch Rexroth
2	Proporcingas slėgio reguliavimo vožtuvas	Bosch Rexroth
3	Alyvos siurblys	Bosch Rexroth
4	Sandarinimo žiedas	Japonija VALQUA
5	Vamzdžių jungtis	EMB
6	Variklis	Siemens
7	Elektros	Šneideris
8	Rutulinis varžtas	Taivano HIWIN
9	Linijinis vadovas	Taivano HIWIN
10	grotelių liniuotė	Heidenhainas
11	Servo variklis	ESTUN

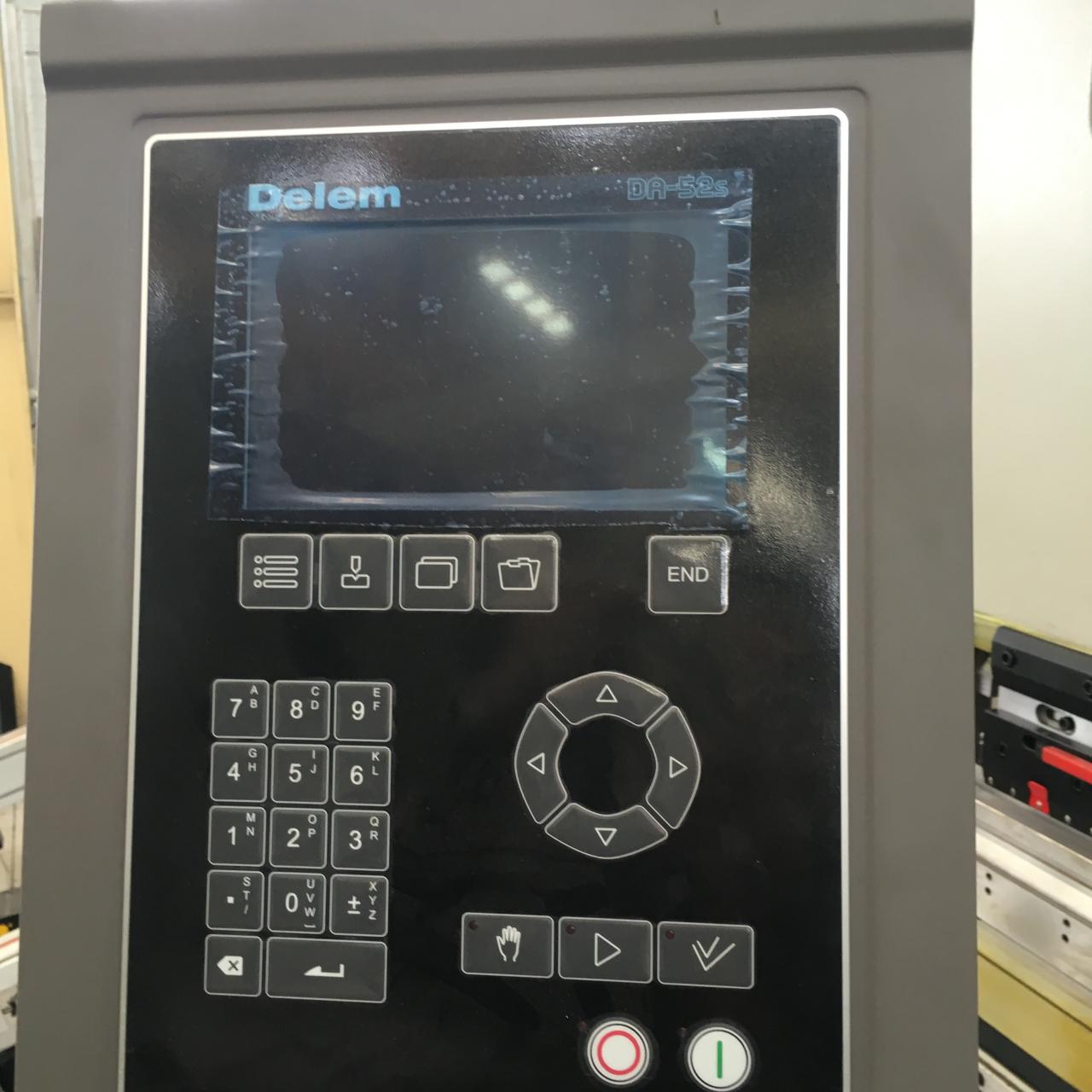

12	CNC sistema	DA52S CNC sistema

PASTABA: cnc valdymo sistema ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S ir kt.

Išsamūs vaizdai

Mūsų paslauga

Išankstinio pardavimo paslauga

1. 24 val. prisijungęs, atsakykite per 2 val., pateikite sprendimą per 48 val.

2. Rekomenduokite tinkamiausią mašiną pagal kliento paskirtį,

3. Mėginių testavimo palaikymas,

4. Apsilankymas gamykloje yra sveikintinas.

Aptarnavimas po pardavimo

1. Pateikite sprendimą per vieną dieną, išspręskite skundą per 2 dienas.

2. Mokymai, kaip įdiegti ir naudoti mašiną

3. Inžinieriai, galintys aptarnauti mašinas užsienyje

4. Nuolaida ilgai bendradarbiaujančiam klientui

5. Garantija 2 metai

Pakavimas ir pristatymas

1) prieš pakuojant, staklės bus tikrinamos 48 valandas, kad būtų užtikrinta, jog visa įranga yra 100% kokybiška.

2) prieš pakrovimą, stabili pakuotė, profesionalus ir kvalifikuotas krautuvas sumažina gaminio žalą transportavimo metu.

3) mes pritvirtinome savo mašiną į konteinerį plienine viela, kuri bus gerai apsaugota gabenimo metu

4) iškrovimas, mes naudojame medinę spintelę, apsaugome mašiną ir galime lengvai naudoti šakinį krautuvą iškrauti mašiną.

DUK

1. Kaip apie jūsų mašinos kokybę? Mes nerimaujame dėl kokybės.

RE: RAYMAX yra brandus prekės ženklas KINIJA, per daugelį metų tyrinėjant technologijas, mūsų dizainas, įskaitant struktūrą ir išsamų saugumą bei tikslumą, labai pagerėjo ir gali atitikti visus CE standartus arba griežtesnius standartus. Mūsų mašinos platinamos visame pasaulyje apie 50 šalių, kuriose yra metalo plokščių pramonė, yra Brilliant mašinos. O kur yra mūsų mašinos, ten gera reputacija ir terminalo naudotojai patenkinti

2. Ar mašinos kaina gali būti mažesnė?

RE: 1. RAYMAX visada teikia aukštos kokybės mašiną, su 10 metų patirtimi, mūsų mašina turi pakankamai kokybės standartų, kad įsitikintų, jog mašina gali veikti daugiau nei tikras garantinis laikotarpis. Taip sutaupysime daug ir iš anksto pagalvosime už klientus.

RE: 2. Tiesą sakant, RAYMAX taip pat pagalvokite apie mūsų kainų lygį, mes neabejotinai suteiksime kokybę = kaina ir kaina = kokybė, suderintą kainą ir priimtiną klientams bei patvarią mūsų mašinoms. Kviečiame derėtis su mumis ir gauti gerą pasitenkinimą.

3. O kaip jūsų manufaktūra Kinijoje?

RE: RAYMAX, esantis MaAnShan mieste, AnHui provincijoje, kuri yra pirmaujanti sritis Kinijoje ir visame pasaulyje kaip metalo plokščių tirpalo mašinų centras. Šioje srityje dirbame apie 10 metų. Turtinga patirtis šioje srityje su profesionalia technine pagalba ir orientuota paslauga.

Detalės

Slankiklio eiga (mm): 100 mm
Automatinis lygis: Visiškai automatinis
Gerklės gylis (mm): 250 mm
Mašinos tipas: sukimo strypas, paspauskite stabdį
Darbo stalo ilgis (mm): 3200
Darbinio stalo plotis (mm): 160 mm
Būklė: Nauja
Kilmės vieta: Anhui, Kinija
Medžiaga / metalas, apdorotas: nerūdijantis plienas, aliuminio plienas, legiruotas plienas, geležies plienas ir kt
Automatika: Automatinė
Papildomos paslaugos: perforavimas
Metai: 2020 m
Svoris (KG): 6000
Variklio galia (kw): 7,5 kw
Pagrindiniai pardavimo taškai: daugiafunkcinis
Garantija: 3 metai
Taikomos pramonės šakos: statybinių medžiagų parduotuvės, mašinų remonto dirbtuvės, gamyklos, ūkiai, naudojimas namuose, mažmeninė prekyba, spaustuvės, statybos darbai , energetika ir kasyba
Parodų salės vieta: Egiptas, Kanada, Turkija, Italija, Prancūzija, Vietnamas, Peru, Saudo Arabija, Indonezija, Pakistanas, Indija, Meksika, Rusija, Ispanija, Tailandas, Marokas, Kenija, Pietų Korėja, Čilė, JAE, Kolumbija, Alžyras, Rumunija, Bangladešas, Pietų Afrika, Kazachstanas, Ukraina, Nigerija, Uzbekistanas, Tadžikistanas
Rinkodaros tipas: naujas produktas, 2020 m
Mašinų bandymo ataskaita: pateikta
Vaizdo įrašo išeinantis patikrinimas: pateikiama
Pagrindinių komponentų garantija: 3 metai
Pagrindiniai komponentai: guolis, variklis, siurblys, slėginis indas, variklis
Galia: hidraulinis
Žaliava: lakštinė plokštė
Naudojimas: Metalo lakštų lankstymas
Apsauginė apsauga: Apsauginė apsauga
Variklis: SIEMENS BEIDE
Elektrinis prietaisas: SCHNEIDER
Hidraulinė sistema: REXROTH
Nominalus slėgis (kN): 10000
Sertifikatas: ce
