Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc hidraulinis presavimo stabdys, skirtas metalo plokštės lenkimui

Produkto informacija

Ši mašina yra nauja CNC lenkimo mašina, kurią RAYMAX pristatė 2020 m. ir tinka gamintojams, kuriems keliami aukšti tikslumo ir sąnaudų našumo reikalavimai. Mašina yra populiariausias pagal tūrį mūsų modelis ir tikras darbinis arkliukas, pagamintas iš aukštos kokybės dalių ir pasižymintis rimtu patikimumu. Y1 ir Y2 sinchronizavimo technologija užtikrina didelį privažiavimo, lenkimo ir grįžimo greitį. Jo lenkimo ilgio galimybė ir slėgio diapazonas gali būti pritaikyti, kad atitiktų įvairius gamybos reikalavimus.

Mokslinis dizainas

1, sinchroninis Y1 ir Y2 ašių judėjimas, valdomas nepriklausomu cilindru

2, Galimybė pridėti konfigūracijos parinkčių ir atnaujinimų vėliau

Draugiškas aplinkai

Mažas triukšmas laukiant ir greitai nusileidžiant (mažiau nei 25 decibelai), spaudžiant ir grįžtant, nes slėgis hidraulinėje sistemoje yra uždaros grandinės servo pagrindinio variklio valdymas. Naudojant servo variklį, energijos sąnaudos mažesnės nei įprasta mašina 60%.

Stabilus ir patvarus mašinos korpuso veikimas

1 ， Mašinos rėmo integruotas suvirinimas.

2，Mašinos rėmas, kurį sudaro CNC trimačio apdirbimo centras vienu procesu, kuris užtikrina kiekvieno montavimo paviršiaus lygiagretumą ir vertikalumą.

3 ， Vidinis įtempių laminavimas grūdinant.

4 ，Sraigtasparnis rūdims pašalinti ir antikorozinis apdorojimas.

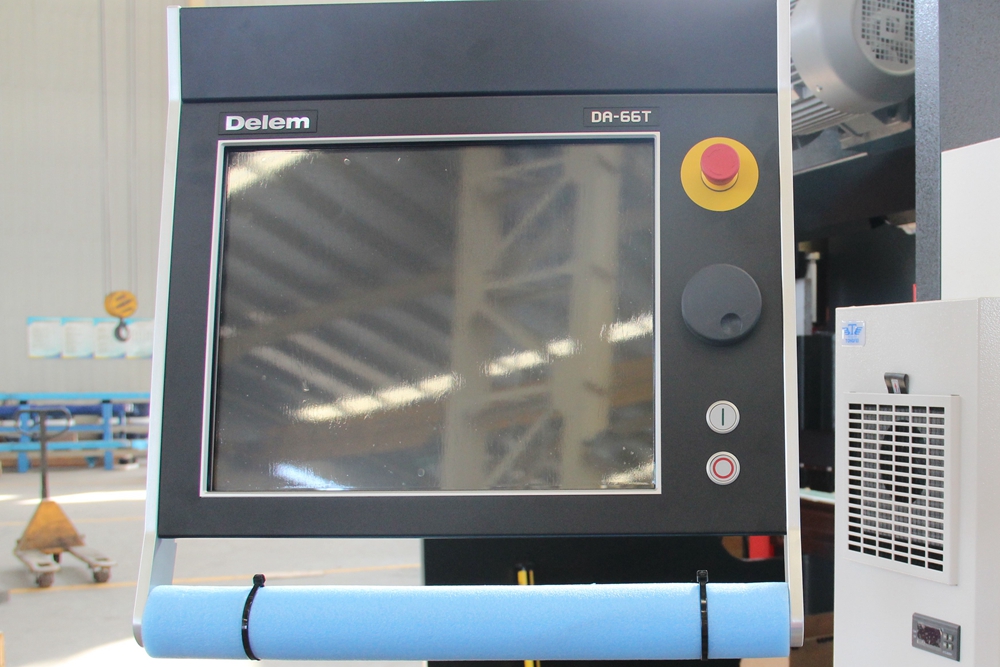

1. Valdymo sistema: DA52s (pasirenkamas Cybelec CT8 iš Šveicarijos)

Greitas, vieno puslapio programavimas

• Spartųjų klavišų navigacija

•7 colių VGA spalvotas TFT

• Iki 4 ašių (Y1, Y2 ir 2 pagalbinės ašys)

• Karūnavimo valdymas

•Įrankių/medžiagų/produktų biblioteka

•USB, periferinė sąsaja

•Pagrindinės mašinos valdymo funkcijos yra Y1 Y2 XR ašis.

• Pažangūs Y ašies valdymo algoritmai, skirti uždaros ir atviros grandinės vožtuvams

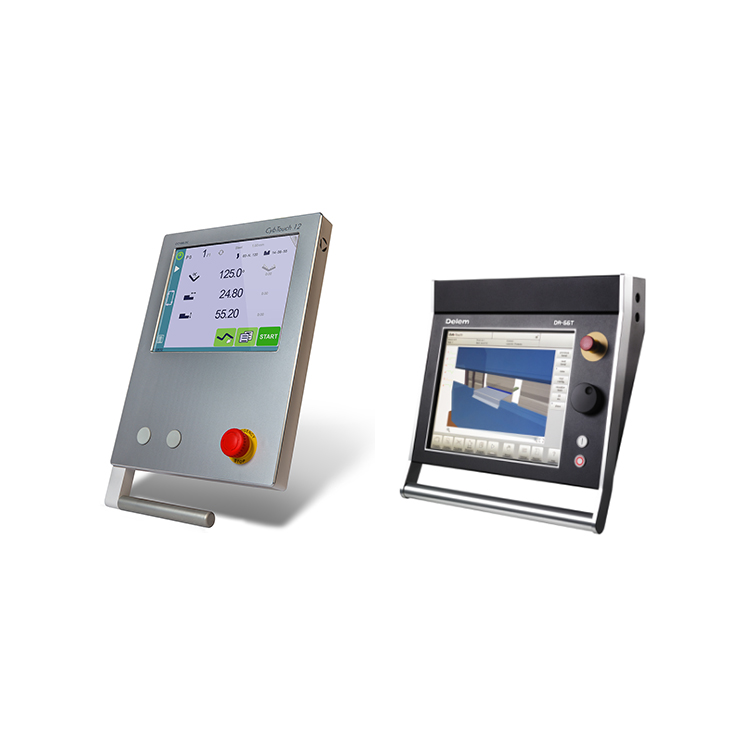

Pasirenkama valdymo sistema:

(DA66T DA69T / Cybelec CT8 CT12 iš Šveicarijos)

Pasirenkama ašis (3 1/4 1/6 1/8 1)

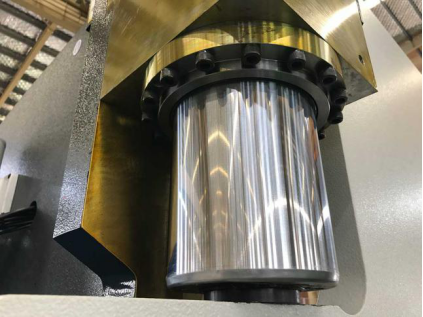

2. Cilindras
Kaip Kinijos aukščiausios kokybės prekės ženklas, jo tarnavimo laikas yra daugiau nei 10 metų

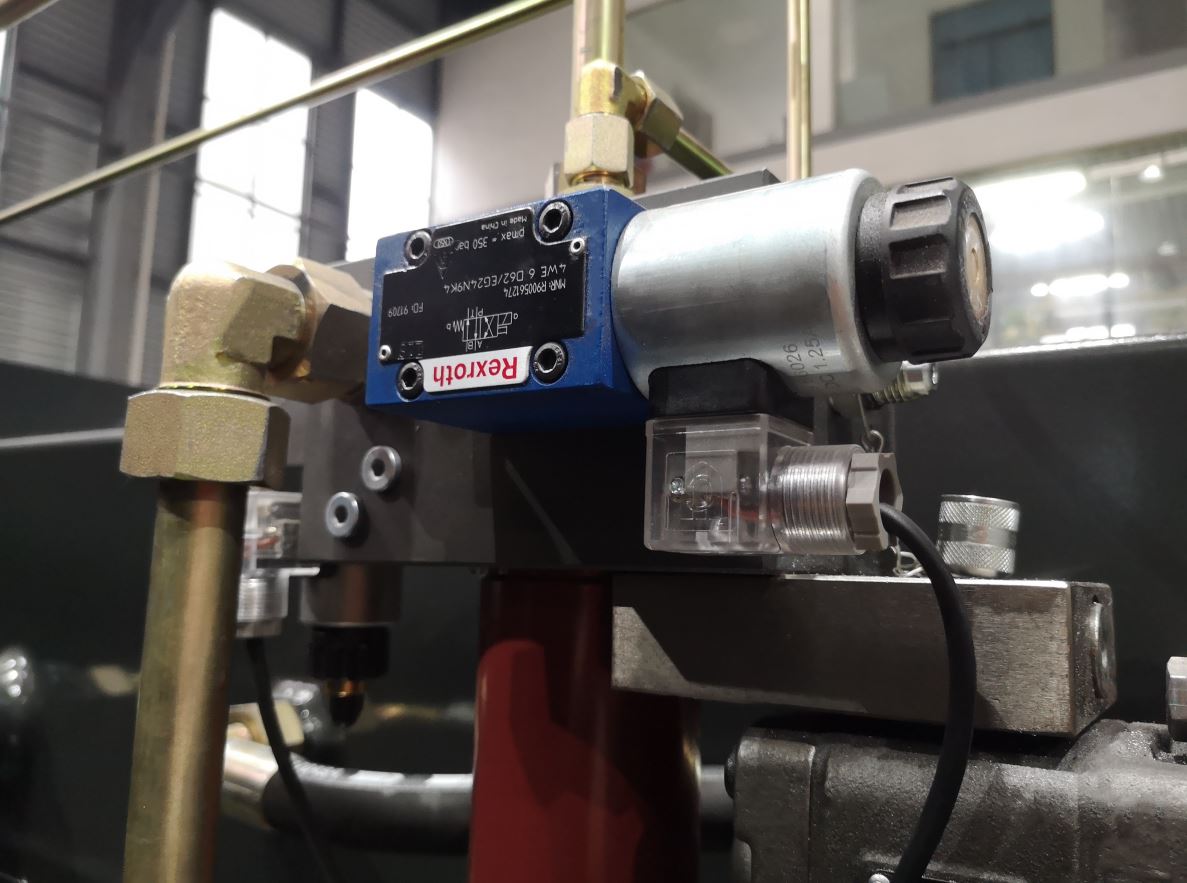

3. Proporcinis vožtuvas
Proporcinis vožtuvas tiksliai reguliuoja Y1 Y2 ašies judesius

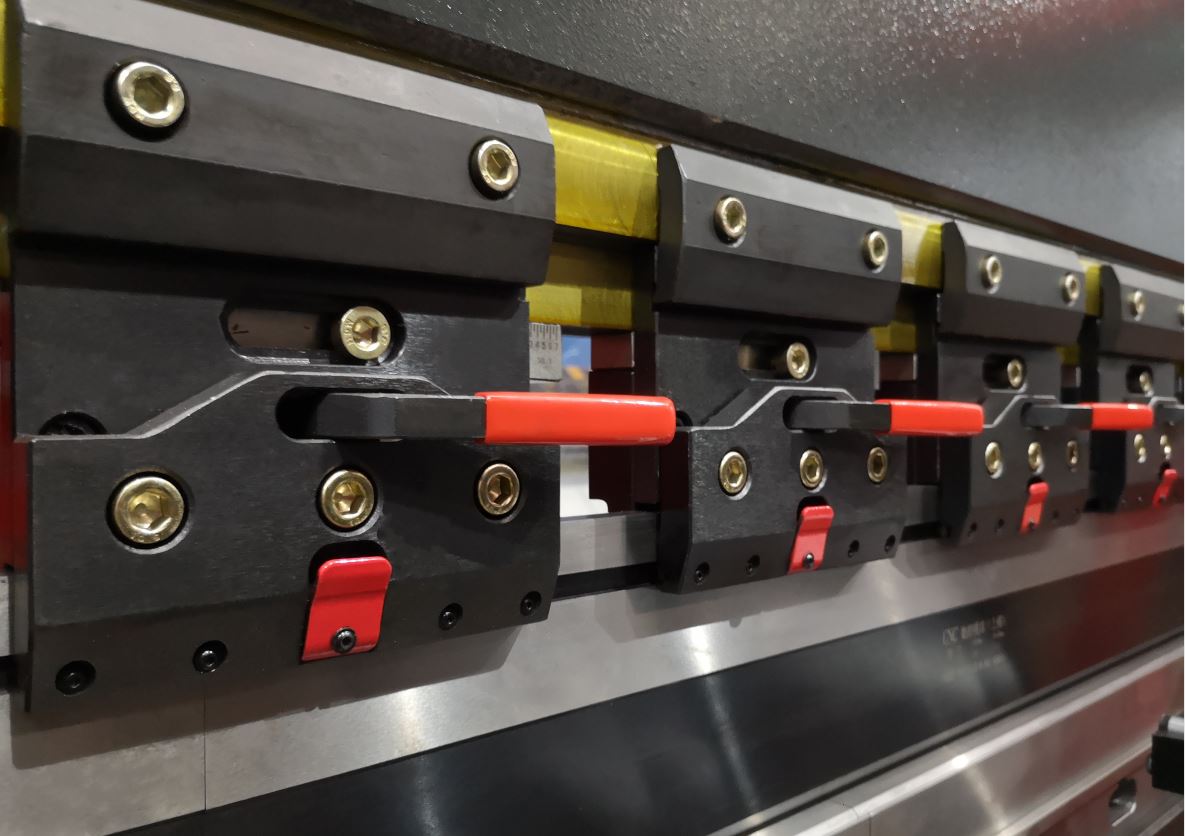

4. Greitas klipas
Greitai keičiami įrankiai dėl vertikalios nustatymo, kad sutrumpėtų nustatymo laikas

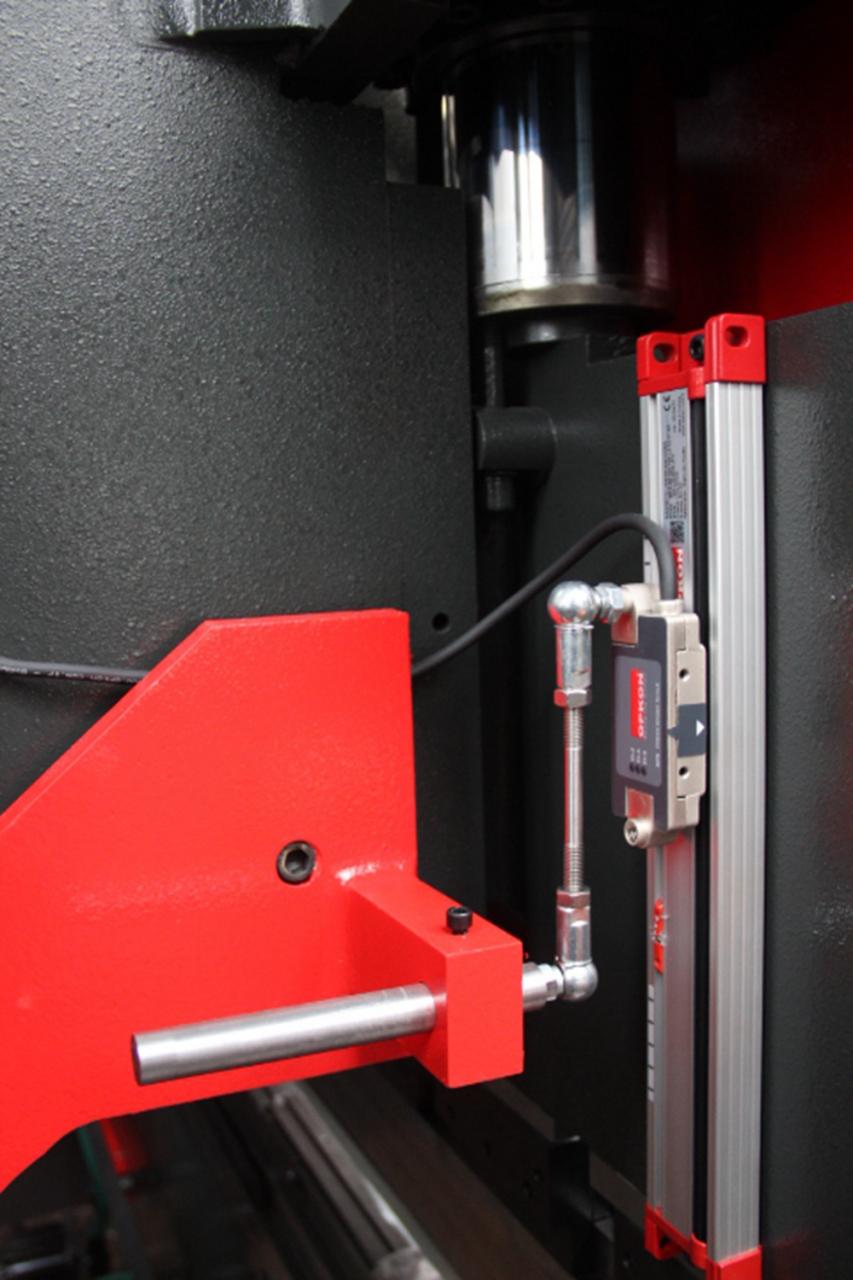

5. Grotelės Liniuotė užtikrina tikslią padėtį
Optinė linijinė kreipiklio sistema yra pritvirtinta prie mašinos lovos atskirta svirtimi. Naudojant šį sprendimą, galima įrašyti visas posūkio vertes, kad būtų galima pakoreguoti surišimo jautrumą ir pakartojamumą.

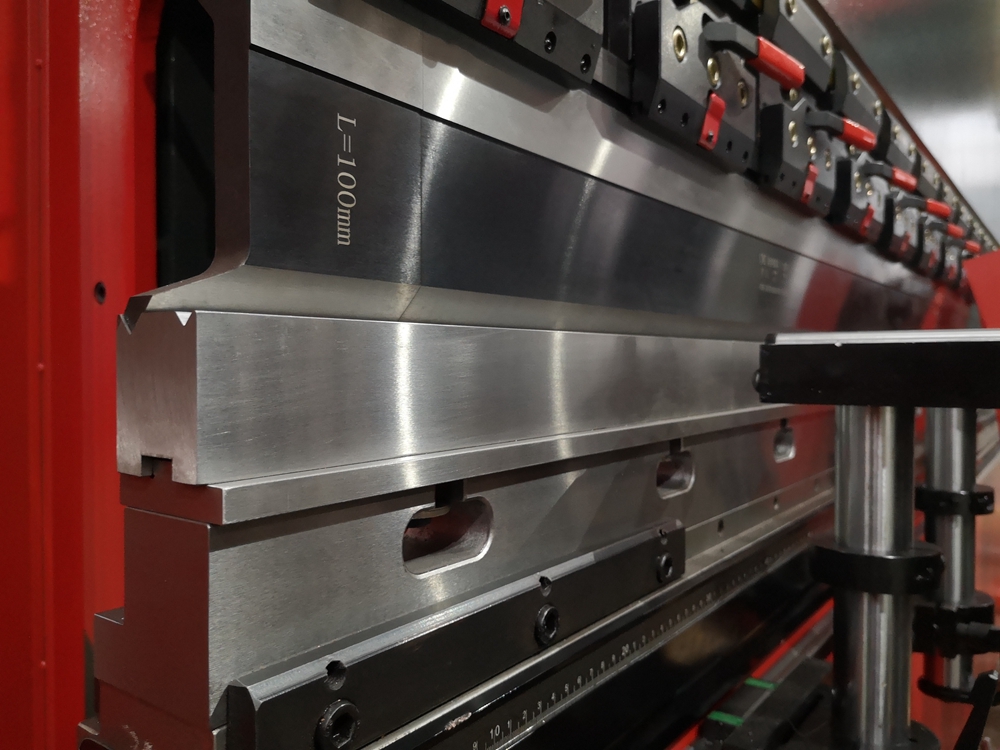

6. CNC forma („Golin“)
CNC koncentrinė forma ， Daugiafunkcė, lengvai keičiamos pusės

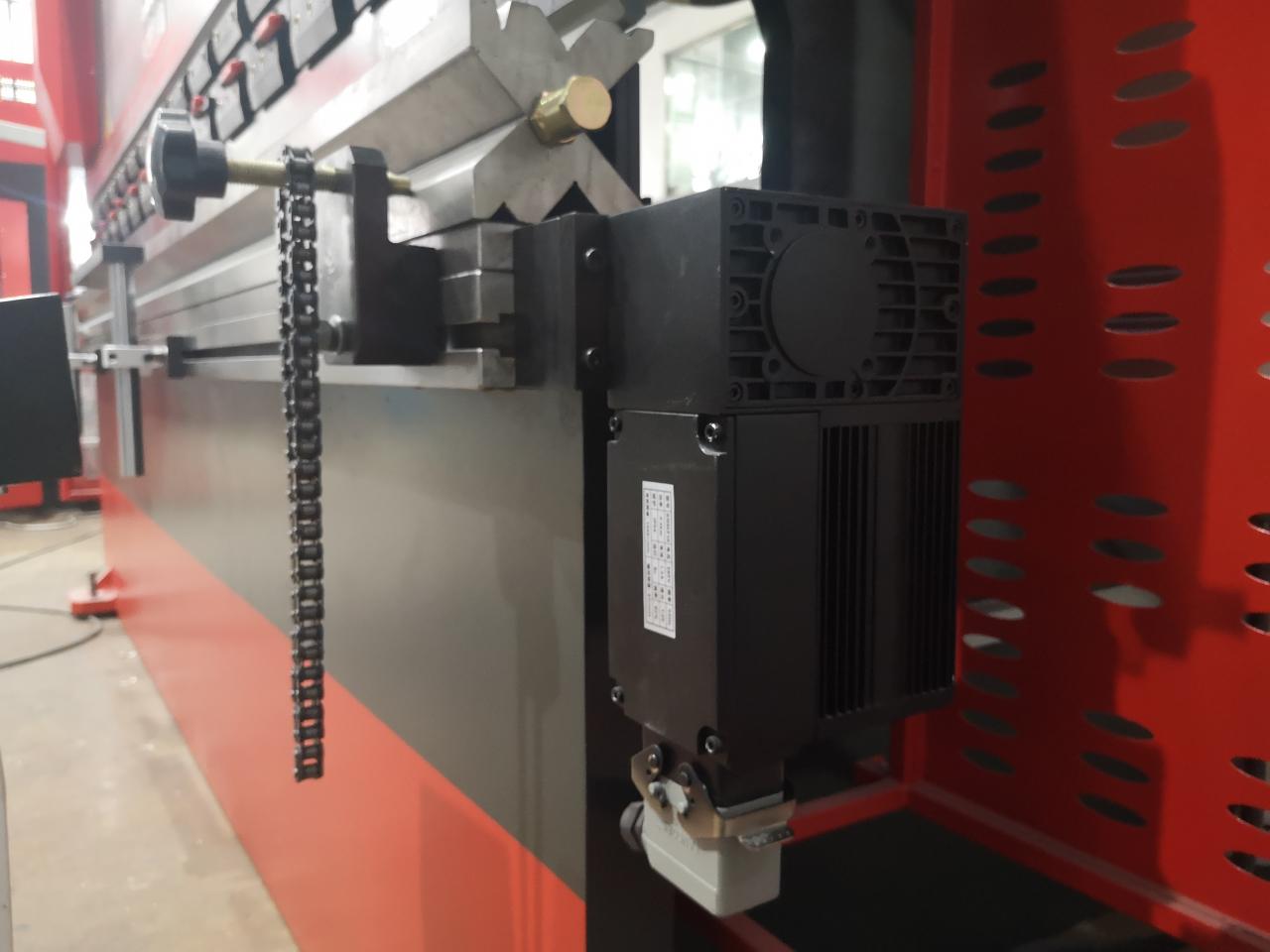

7. Automatinė karūnavimo sistema
Išlyginta kompensacija, puikus lenkimo kampas Valdymas CNC valdymo sistema DA52s

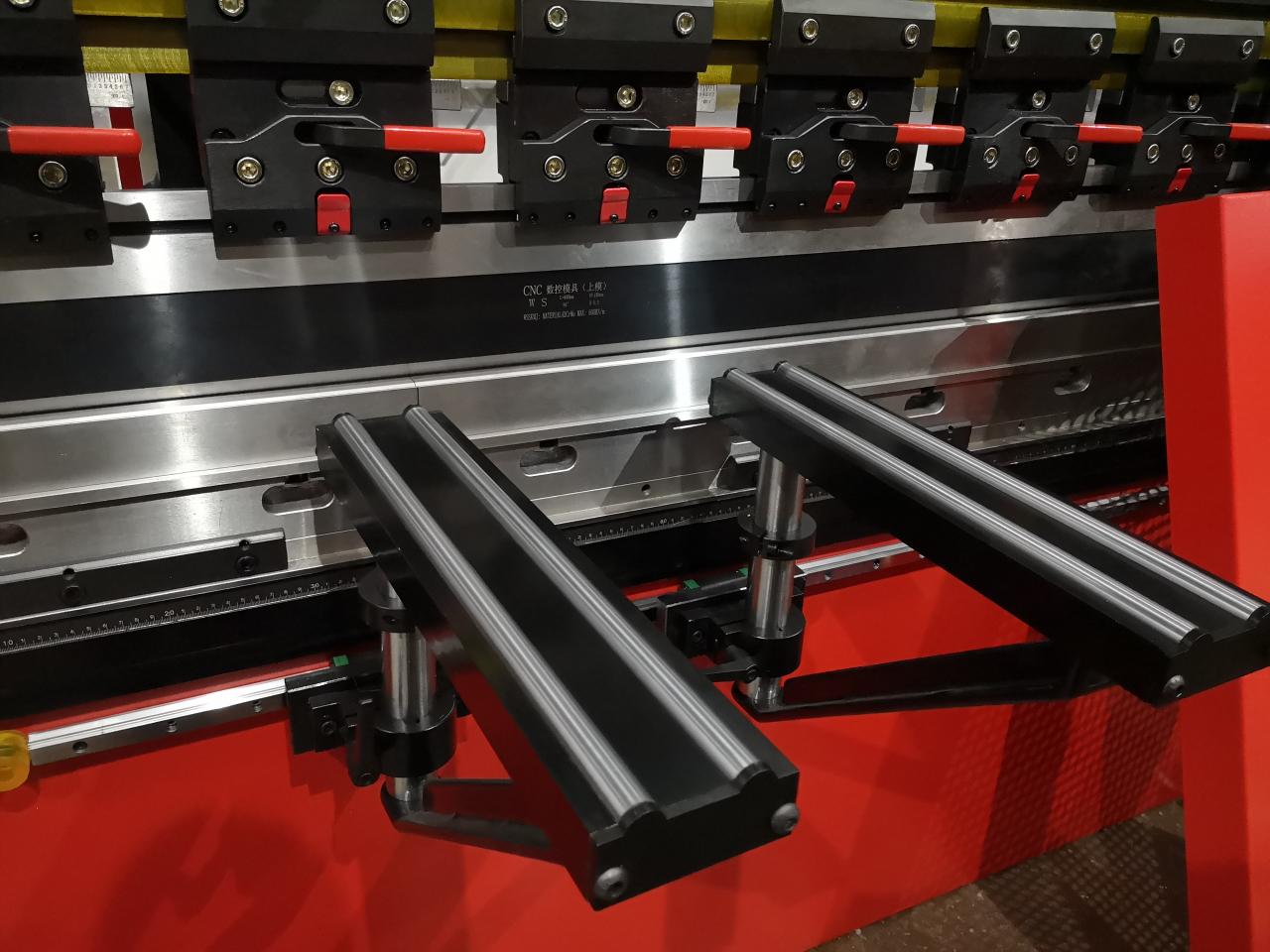

8. Atraminė rankena
Ergonomiški atraminiai laikikliai ir LED darbo zonos apšvietimas padeda maksimaliai palengvinti darbą

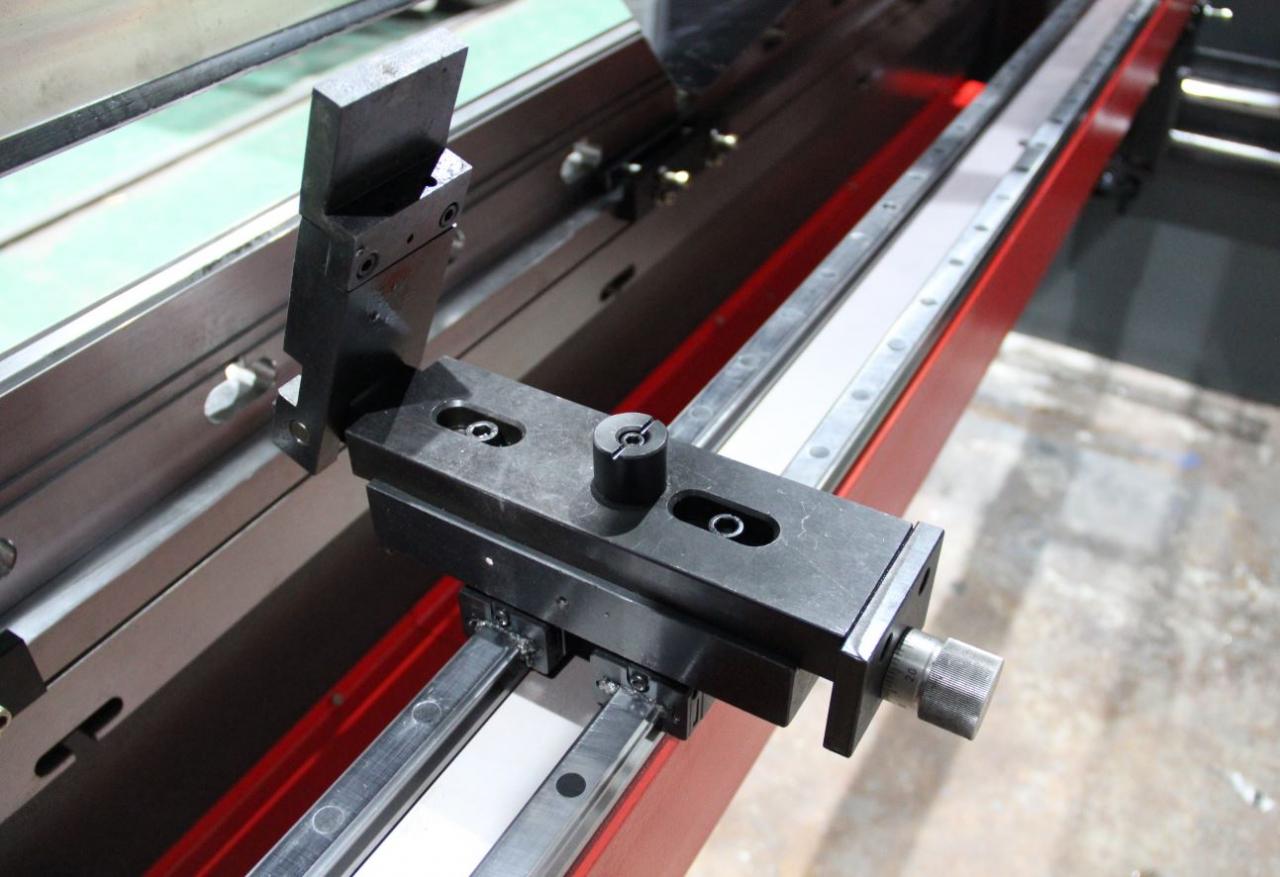

9. Dvigubi linijiniai kreiptuvai ir integruota atraminė sija
Norėdami pagerinti pirštų judesių tikslumą

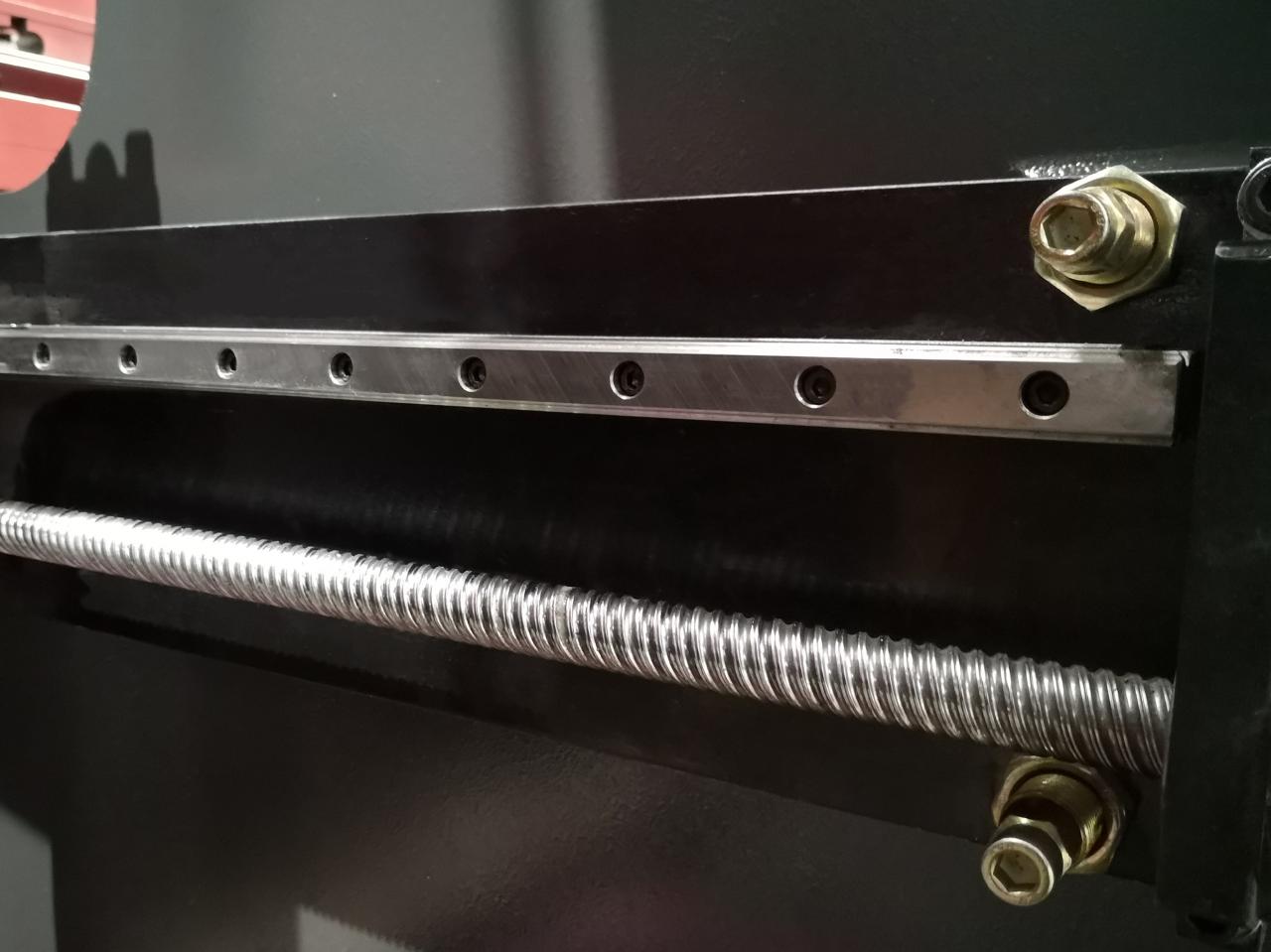

10. Rutulinis sraigtas ir linijinis kreiptuvas
Dinaminiai nugaros matuokliai ir didelio greičio ašis dėl rutulinio varžto ir linijinio kreiptuvo, kad pagerintų nugaros matuoklio judėjimo tikslumą

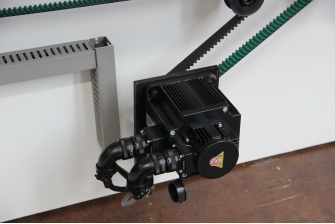

11. Servo variklis
Servo pavaros X ir Y ašių padėties nustatymas, siekiant padidinti greitį ir tikslumą.

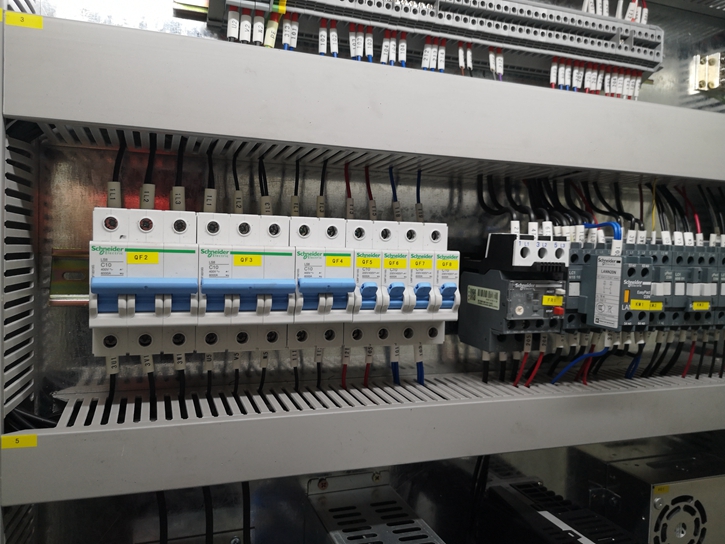

12. Pagrindiniai elektros komponentai
Tarptautinių prekių ženklų pasirinkimas, stabilus ir ilgalaikis veikimas.

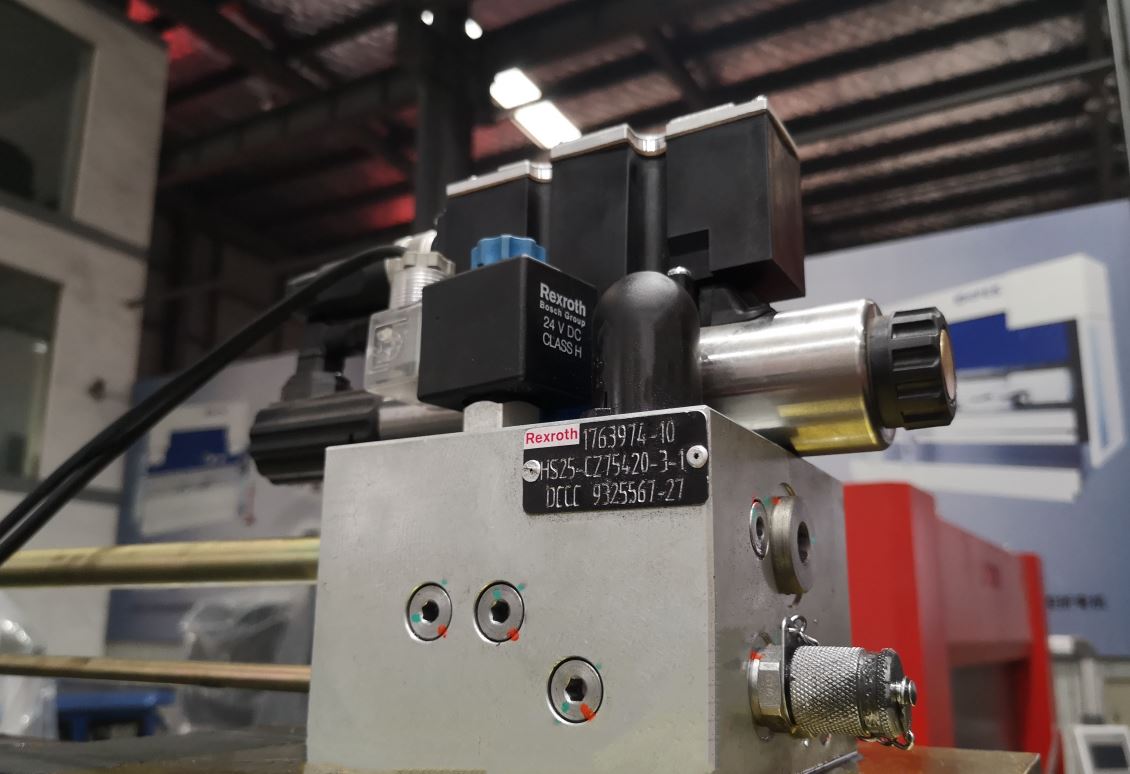

13. Hidraulinis vožtuvas
Tarptautinių prekių ženklų pasirinkimas, stabilus ir ilgalaikis veikimas.

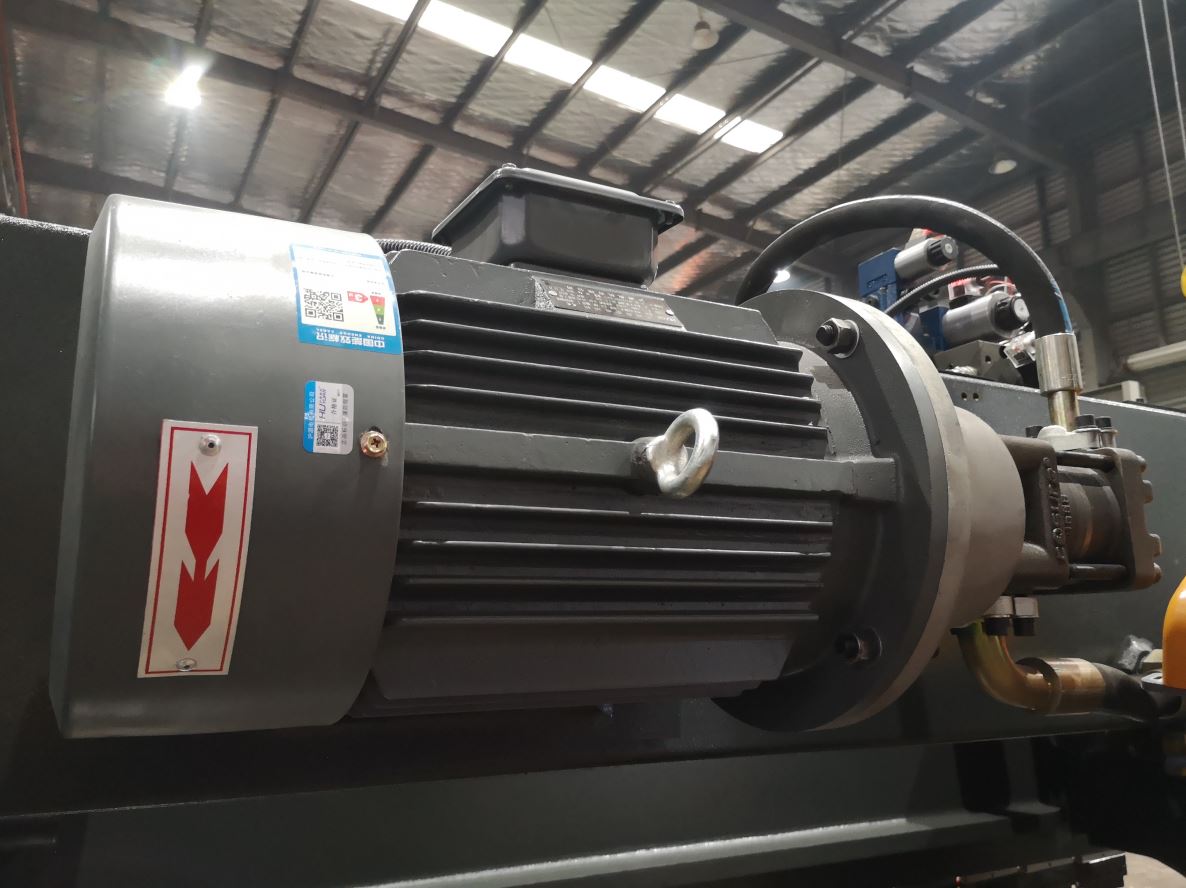

14. Pagrindinis variklis (Siemens iš Vokietijos) Alyvos siurblys (Saulėtas iš Amerikos)
Tarptautinių prekių ženklų pasirinkimas, stabilus ir ilgalaikis veikimas.

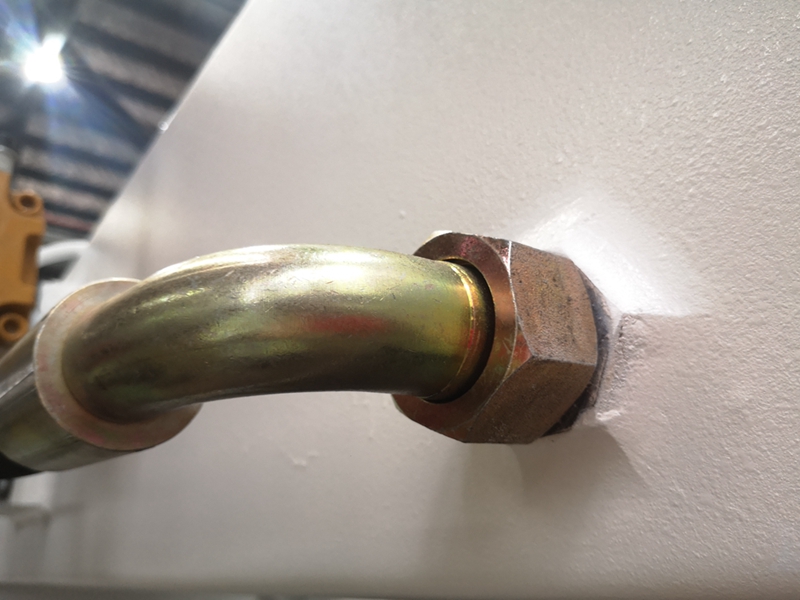

15. Vamzdžių jungtis (EMB iš vokiečių kalbos)
Kad alyva nenutekėtų, ją lengva taisyti

16. Kojinio jungiklio elektriniai komponentai (Schneider iš Prancūzijos)

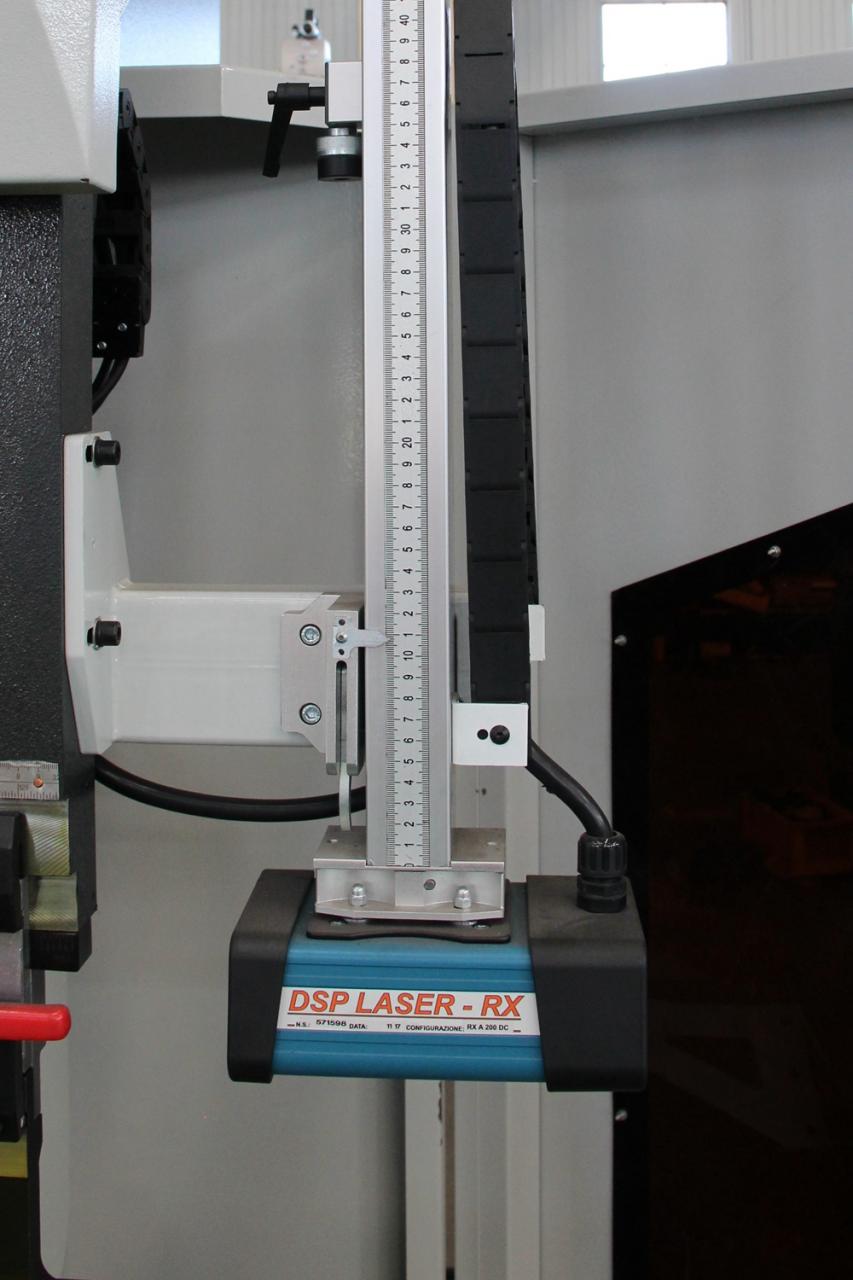

17. DSP Laser Safe (pasirinktinai)
Ašmenys sustoja, kai lazeriu aptinka kliūtį.

Techniniai parametrai

Modelis	stulpų atstumas (mm)	Gerklės gylis (mm)	Slankiklio eiga (mm)	Maksimalus aukštis (mm)	Galia (kw)	Svoris (kg)	Matmenys (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100 T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300 T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500 T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Detalės

• Slankiklio eiga (mm): 120 mm
• Automatinis lygis: Visiškai automatinis
• Gerklės gylis (mm): 320 mm
• Mašinos tipas: sinchronizuotas
• Darbinio stalo ilgis (mm): 3200 mm
• Darbinio stalo plotis (mm): 150 mm
• Matmenys: 3200x1600x2600mm
• Būklė: Nauja
• Medžiaga / apdirbtas metalas: žalvaris / varis, nerūdijantis plienas, LYDINIS, anglinis plienas, aliuminis
• Automatika: Automatinė
• Papildomos paslaugos: pabaigos formavimas
• Metai: 2020 m
• Svoris (KG): 7000
• Variklio galia (kw): 7,5 kw
• Pagrindiniai pardavimo taškai: daugiafunkcinis
• Garantija: 2 metai
• Taikomos pramonės šakos: statybinių medžiagų parduotuvės, mašinų remonto dirbtuvės, gamyklos, maisto ir gėrimų gamykla, spaustuvės, statybos darbai , energetika ir kasyba, maisto ir gėrimų parduotuvės
• Parodų salės vieta: nėra
• Rinkodaros tipas: naujas produktas, 2020 m
• Mašinų bandymo ataskaita: pateikta
• Vaizdo įrašo išeinantis patikrinimas: pateikiama
• Pagrindinių komponentų garantija: 1 metai
• Pagrindiniai komponentai: guolis, variklis, slėginis indas, variklis, kita
• Modelis: WE67K Series-125T/3200
• Žaliava: lakštų / plokščių valcavimas
• Valdymo sistema: Delem DA66T
• Valdymo ašys: Y1 Y2 X W ašies karūnavimas
• Elektriniai komponentai: Schneider iš Prancūzijos
• Pagrindinis variklis: Siemens iš Vokietijos
• Pristatymo laikas: 15 dienų
• Naudojimas: Metalo lakštų lankstymas
• Sertifikatas: CE ISO
