Gamyklinis visiškai automatinis 160 tonų 4000 mm CNC hidraulinis preso stabdys, 160 tonų preso stabdys Ce Cert

Produktų aprašymas

Visa hidraulinio preso stabdžio struktūra:

Visiškai europietiško dizaino, supaprastinta išvaizda, monoblokas, suvirintas plieninis rėmas, tvirtas iki deformacijos momento ir didelis tempimas su ST44 A1 medžiaga.

CNSanduan PRESS BRAKE turi E210 arba DELEM DA41 CNC valdiklius, kurie užtikrina ne tik saugų gyvybiškai svarbių mašinos operacijų veikimą, bet ir suteikia operatoriui didelę pagalbą atliekant visą lenkimo procesą.

Didelis tikslumas, didelis efektyvumas, paprastas ir patogus veikimas, geras našumas, palanki kaina ir geriausias aptarnavimas.

Suteikia CNC valdymą standartinėms 2 ašims (Y ir X) su rankine R ašimi.

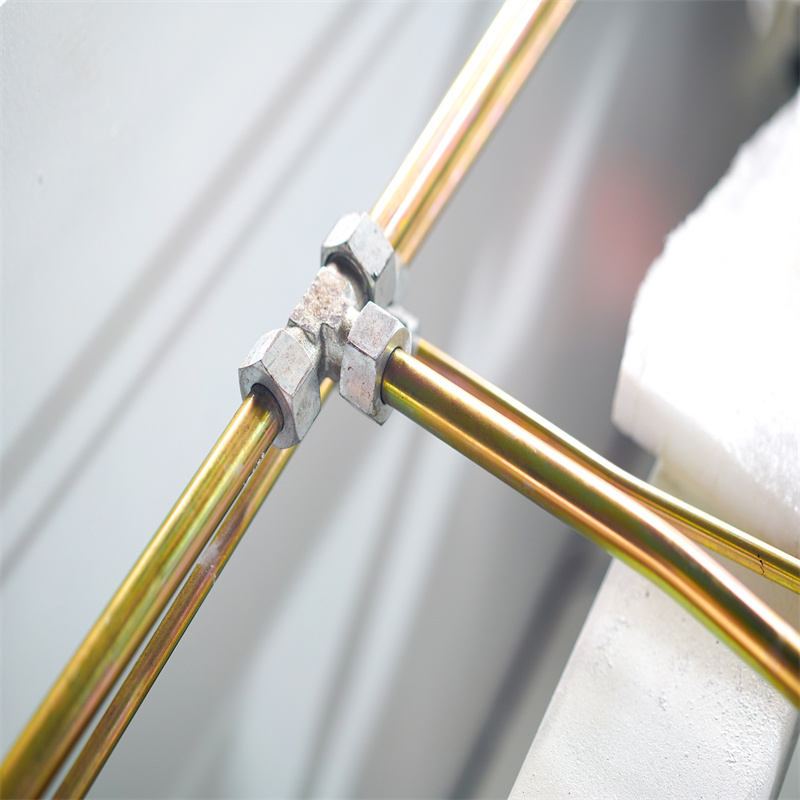

Hidraulinė sistema:

Naudokite integruotą hidraulinę valdymo sistemą, kuri yra patikimesnė ir lengviau prižiūrima. Hidraulinė sistema yra iš Bosch –
Reksrotas, Vokietija.

Reguliavimo grandinei naudojami itin patikimi ir tikslūs Bosch – Rexroth vožtuvai. Kiekvieną pilną darbo ciklą galima pasiekti valdant hidraulinį vožtuvą.

Visi cilindro sandarikliai yra PARKER iš JAV, garsiausio prekės ženklo, geros kokybės ir didelio našumo

Apsauga nuo perkrovos yra įrengta hidraulinėje sistemoje, kuri gali užtikrinti, kad nėra nuotėkio, o alyvos lygį galima nuskaityti arba matyti tiesiogiai.

Galimybė nuolat dirbti esant vardinei apkrovai, stabilus darbas ir didelis tikslumas.

Elektros sistema ir saugos blokavimas:

Elektros skydas su aušinimo sistema, sukurta pagal CE standartus ir sudaryta iš automatikos ir elektros įrangos su SIEMENS prekės ženklu.

Apsauginė tvora ir apsauginis užraktas, užtikrinantis darbo saugumą. Turėkite kilnojamąjį pedalo jungiklį viena ranka, kurį lengva valdyti
veikti.

Priekiniai šoniniai dangteliai su saugos jungikliais, galinio apšvietimo apsauginės apsaugos (4 kategorija), kojos pedalas, atitinkantis CE reglamentą.

Mašina turi Europos Sąjungos CE sertifikatą ir ISO kokybės sistemos sertifikatą

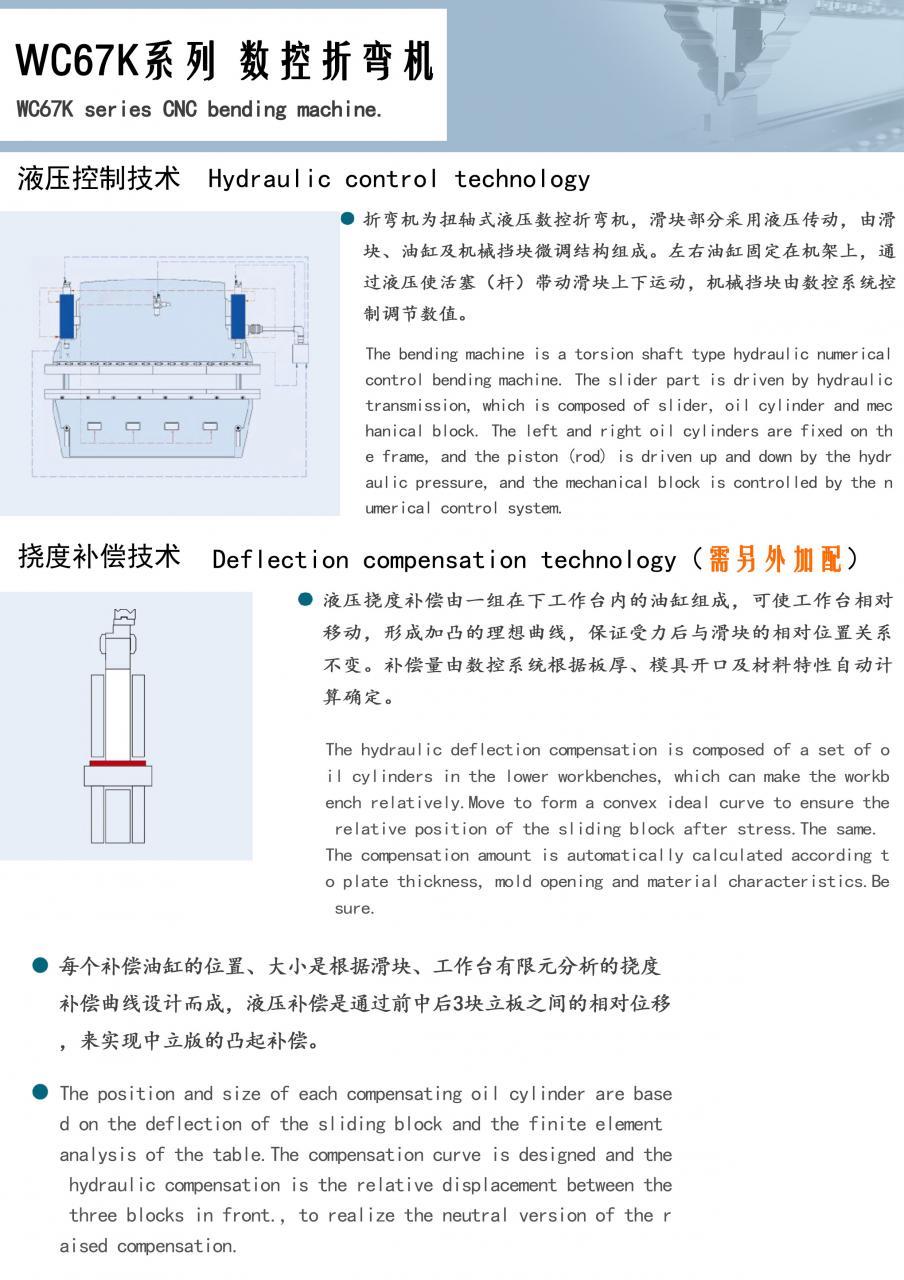

Sinchroninio valdymo sistema:

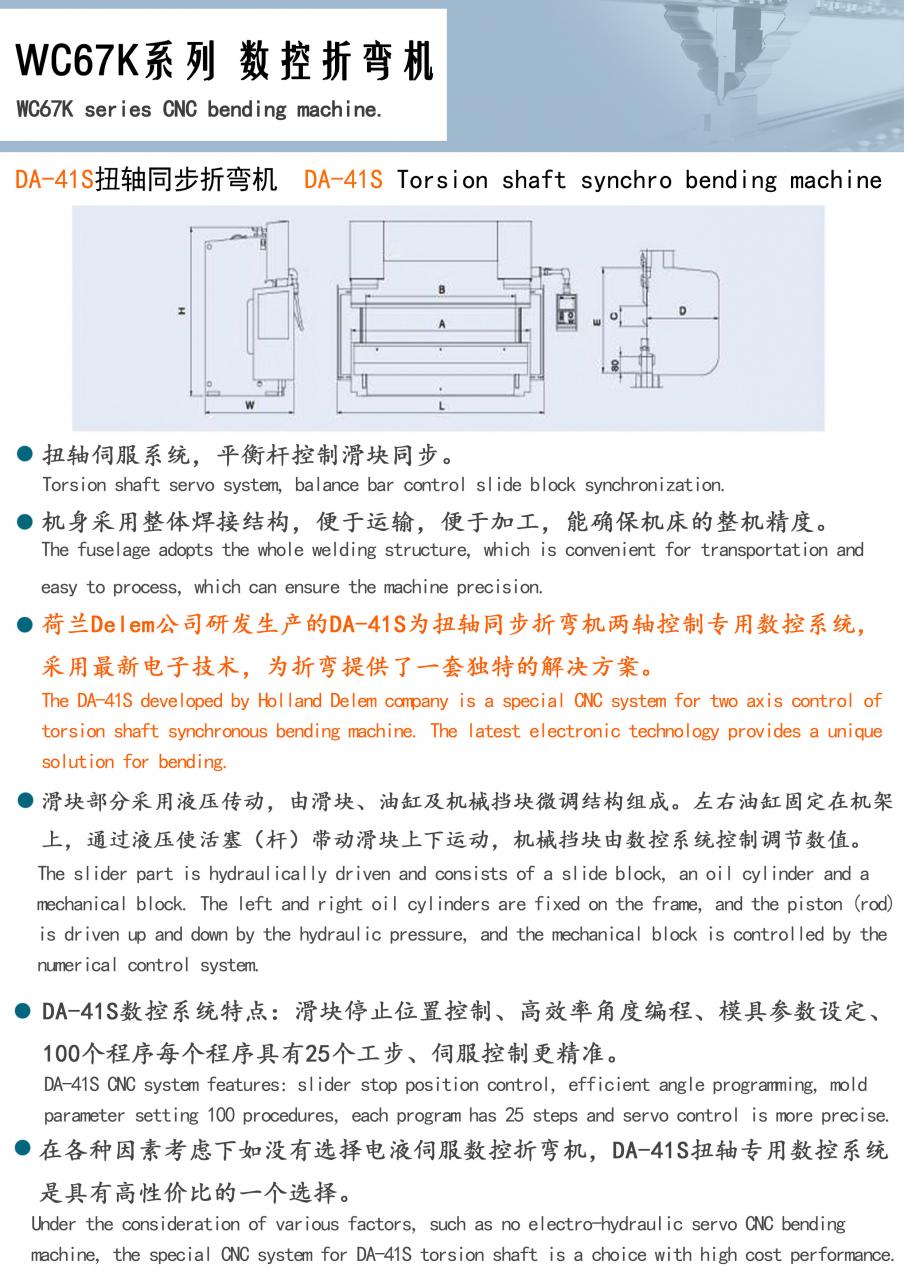

Slydimo sinchronizavimo sistema: pritaikykite plieninę sukimo strypų sinchronizavimo sistemą, paprastos struktūros ir didelio tikslumo, užtikrina, kad sinchronizmui būtų naudojamas lygiagretumas tarp sijų.

Dviejuose slydimo galuose yra 2 sinchronizuotos šakės, kurios užtikrina, kad sistema naudoja viršutinio štampo kompensaciją, kad pagerintų stabdžių tikslumą.

Darbo stalas pritaikytas tam tikram dizainui, efektyviai sumažindamas apatinio įrankio vainikavimo iškraipymą.

Lenkimo gylio reguliavimas ir RAM struktūros:

Lenkimo tikslumas ir pakartojamumo nuoseklumas pasiekiamas naudojant paprastą mechaninę sistemą, reguliuojamo gylio Automatinis (skaitmenų skaitymas) ir motorizuotas (E210 arba DA41 CNC valdymas) reguliuojamas.

Galima lėtai pakelti cilindrą aukštyn, todėl operatorius gali patogiai valdyti ruošinį.

Universalus viršutinio įrankio tvirtinimo paviršius gali atitikti toliausiai esančio įrankio suspaudimo poreikį.

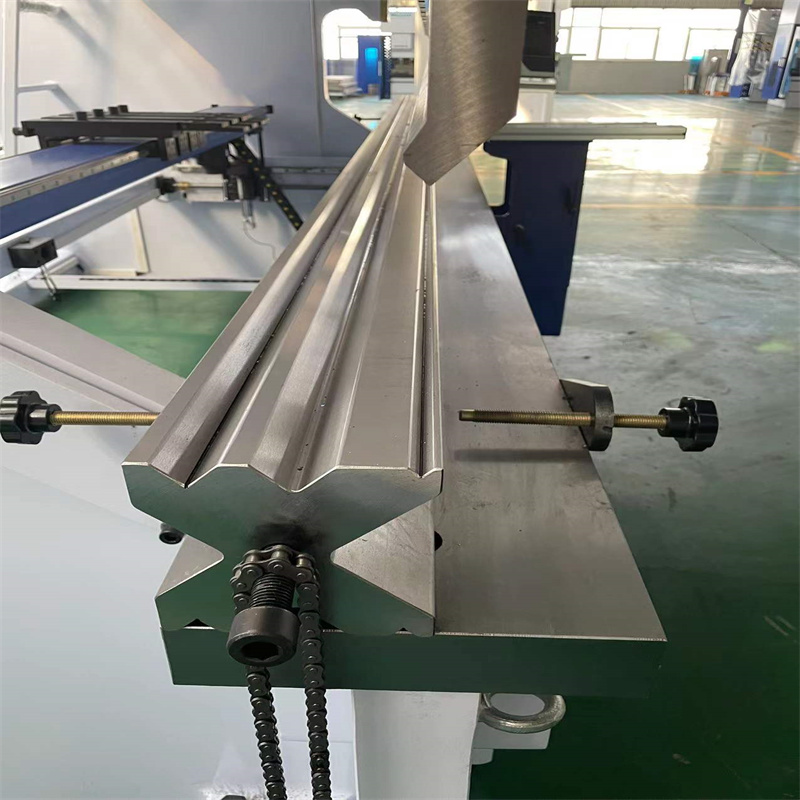

Grūdinti ir šlifuoti standartiniai segmentiniai viršutiniai ir 4V-Die apatiniai įrankiai (4x1000 mm sekcijos).

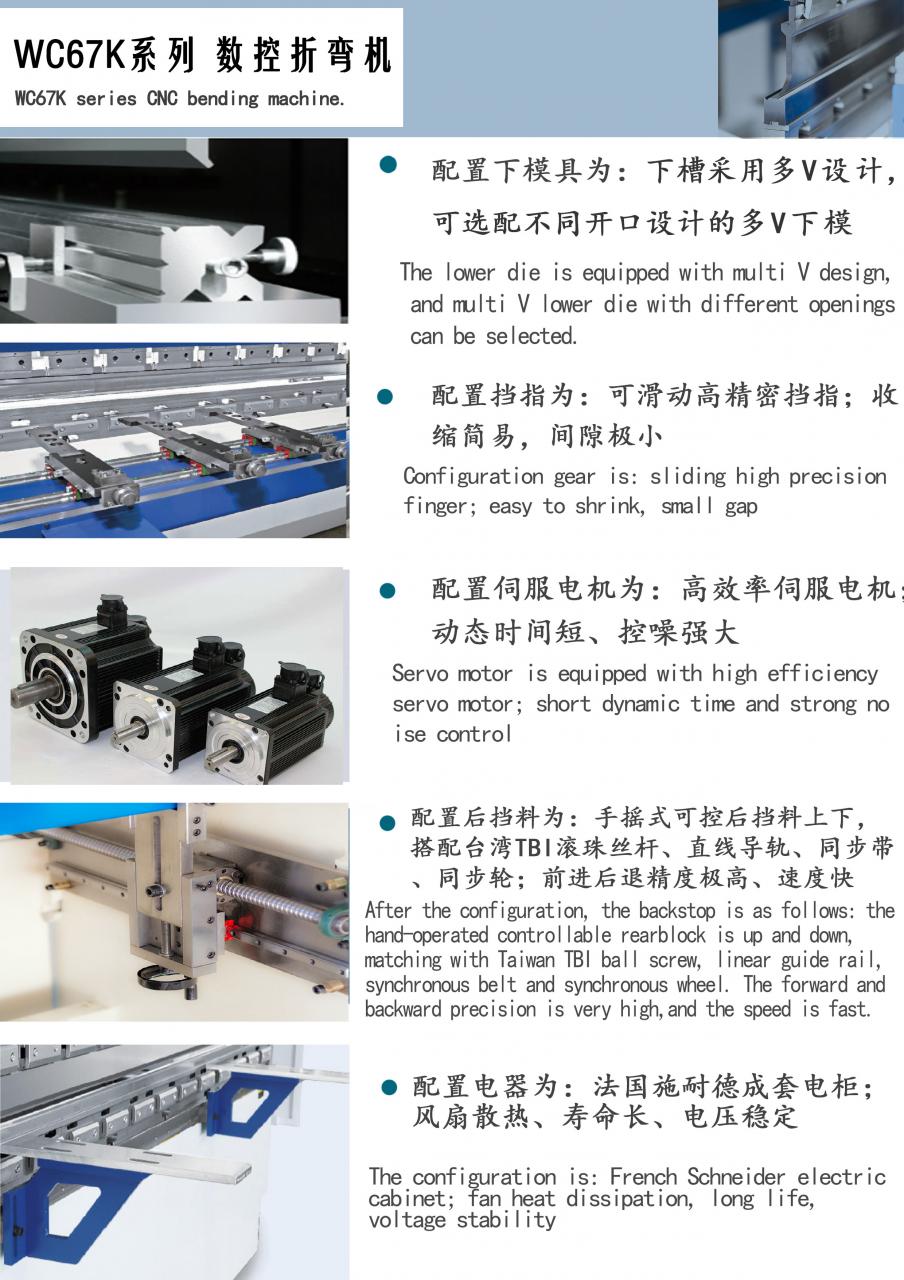

Servo motorizuota bagažinė (standartinė)

CNC užpakalinio matuoklio sistema su X ašimi su kintamosios srovės servo varikliu varomais rutuliniais sraigtiniais velenais ir ant linijinių guolių 0,01 mm tikslumu.

Galinis matuoklis turi pakankamai gerą mechaninį stiprumą ir standumą su bako tipo matuoklio konstrukcija.

Didelio tikslumo rutulinis varžtas ir linijinis kreiptuvas. Ypatingas pirštų stabdymo dizainas, padidina galinio matuoklio diapazoną.

Modeliai	Nomalus slėgis (Kn)	Ilgis Lentelė (mm)	Atstumas Tarp Būsto (mm)	Gerklė Gylis (mm)	Eiga (mm)	Atviras Aukštis (mm)	Pagrindinis Variklis (kw)	Svoris (t)	Bendri matmenys (LWH) (mm)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

Detalės

• Slankiklio eiga (mm): 250 mm
• Automatinis lygis: Visiškai automatinis
• Gerklės gylis (mm): 400 mm
• Mašinos tipas: sinchronizuotas
• Darbo stalo ilgis (mm): 3200
• Darbinio stalo plotis (mm): 200 mm
• Matmenys: 4000x2250x4060mm
• Būklė: Nauja
• Kilmės vieta: Anhui, Kinija
• Medžiaga / apdirbtas metalas: žalvaris / varis, nerūdijantis plienas, anglinis plienas, aliuminis, PVC
• Automatika: Automatinė
• Papildomos paslaugos: pabaigos formavimas
• Metai: 2021 m
• Svoris (KG): 6000
• Variklio galia (kw): 18,5 kw
• Pagrindiniai pardavimo taškai: konkurencinga kaina
• Garantija: 2 metai
• Taikomos pramonės šakos: automobilių pramonė, plieno konstrukcijų pramonė, elektros pramonė, automobilių dalių pramonė, liftų pramonė, energetika, laivai ir konteineriai, virtuvės įranga, nestandartinė pramonė, nerūdijančio plieno durų pramonė
• Showroom Vieta: Jungtinė Karalystė, nėra
• Rinkodaros tipas: naujas produktas, 2020 m
• Mašinų bandymo ataskaita: pateikta
• Vaizdo įrašo išeinantis patikrinimas: pateikiama
• Pagrindinių komponentų garantija: 2 metai
• Pagrindiniai komponentai: variklis
• CNC sistema:: E21,CT8,DA41S,DA52S,DA53T,DA58T,DA66T,CT12
• Raktažodis:: Paspauskite stabdį
• Žaliava: Lakštų / plokščių valcavimas
• Tipas:: Hidrauliniai lenkimo įrankiai
• CNC valdymo ašis: Y1 Y2 X/Y1 Y2 X W ašies vainikavimas
• Elektriniai komponentai:: Schneider Electrical iš prancūzų kalbos
• Variklio galia:: Siemens iš Vokietijos
• BackGauge & RAM Drive:: Inverteris iš Schneider Electrical
• Rutulinis varžtas / poliruotas strypas:: HIWIN iš Taivano prekės ženklo
• Spalva:: Neprivaloma
• Sertifikatas: ce
• Teikiamas aptarnavimas po pardavimo: techninis vaizdo įrašų palaikymas, pagalba internetu
• Pogarantinis aptarnavimas: vaizdo įrašų techninis palaikymas, pagalba internetu
