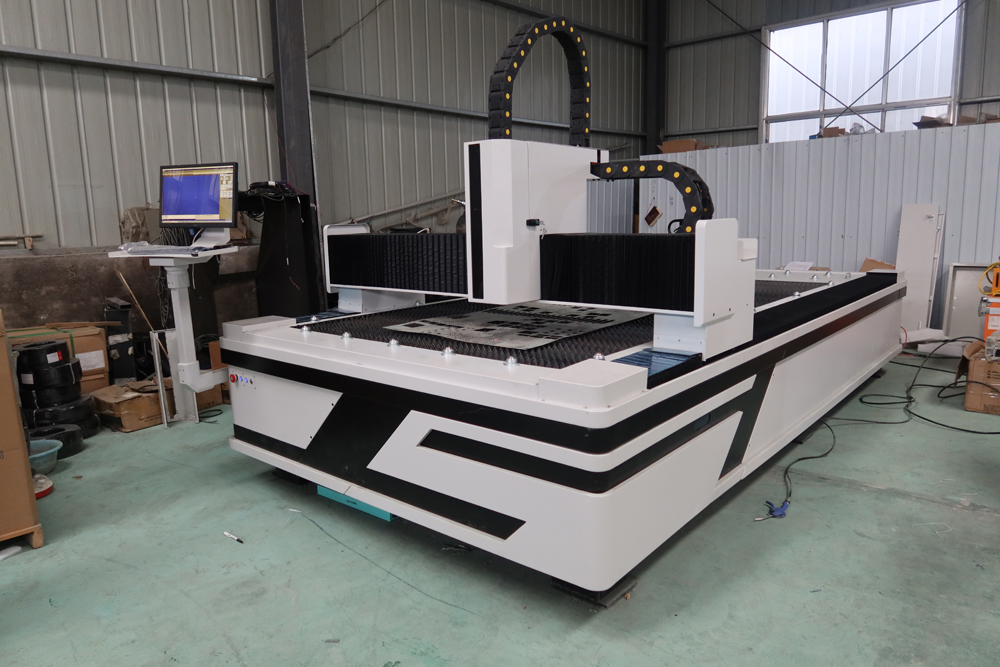

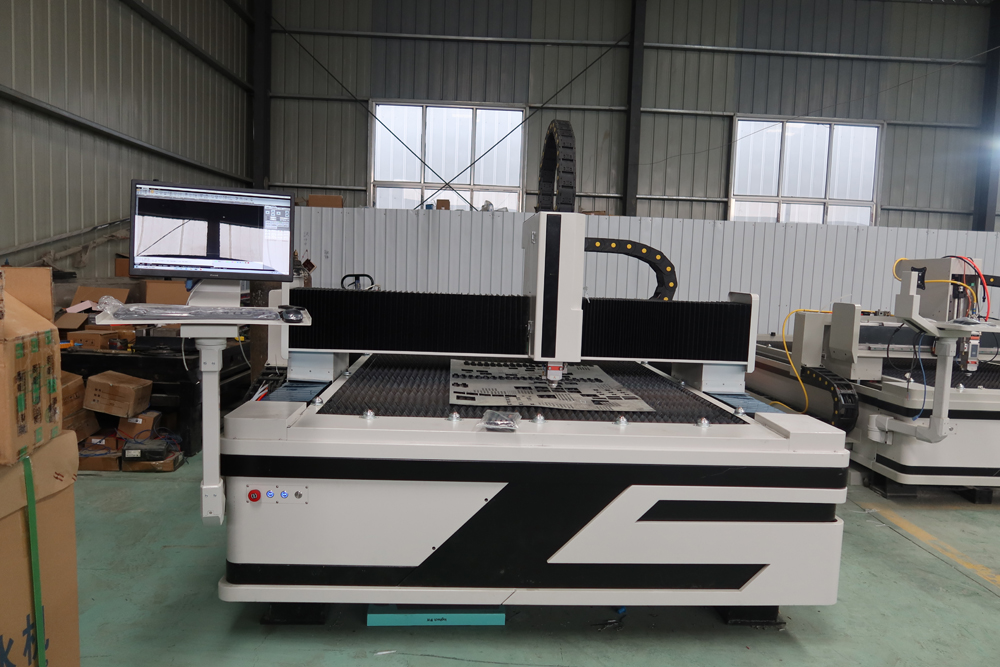

Didelio tikslumo pluošto pjovimo lazeriu metalo nerūdijančio plieno anglis 2000w

Pagrindinis bruožas

1. Pluošto lazerinio pjovimo mašina naudoja pažangų pluoštinį lazerį, kad išgautų didelio energijos tankio lazerio spindulį ir susikaupia ant ruošinio paviršiaus, kad ruošinio plotas, apšviestas itin smulkiu fokusavimo tašku, akimirksniu ištirptų ir išgaruotų. per skaitmeninio valdymo mechaninę sistemą. Automatinis pjovimas pasiekiamas perkeliant taškinio apšvietimo padėtį.

2. Pluošto lazerinio pjovimo staklės priima ožinės konstrukcijos tipą, dvišalę pavarą su pavarų dėže, stabilios struktūros, gero standumo ir didelio greičio.

3. Pluošto lazerinio pjovimo mašina yra suvirinta dalis su daugybe senėjimo procedūrų. Visos transmisijos dalys, tokios kaip reduktorius, kreipiamasis bėgis ir krumpliastiebis bei krumpliaračiai, yra importuoti gerai žinomi prekių ženklai.

4. Bendra portalo struktūra ir stelažo bei krumpliaračio perdavimo režimas užtikrina įrangą. Didelės spartos padėties nustatymas, greitas dinaminis atsakas ir geras stabilumas

Taikomi laukai

Mašina plačiai naudojama lakštinio metalo apdirbimo, aviacijos, kosmoso, elektronikos, elektros prietaisų, metro priedų, automobilių, mašinų, tiksliųjų dalių, laivų, metalurgijos įrangos, liftų, buitinių prietaisų, amatų dovanų, įrankių apdirbimo, apdailos, reklamos, metalo srityse. perdirbimas ir kita Gamybos ir perdirbimo pramonė.

Taikomos medžiagos

Pluošto lazerinio pjovimo įranga tinka metalo pjovimui naudojant nerūdijančio plieno lakštus, švelnaus plieno plokštes, anglies plieno lakštus, legiruotojo plieno plokštes, spyruoklinio plieno lakštus, geležies plokštes, cinkuotą geležį, cinkuotą lakštą, aliuminio plokštę, vario lakštą, žalvario lakštą, bronzos plokštę , aukso plokštė, sidabro plokštė, titano plokštė, metalo lakštas, metalo plokštė, vamzdžiai ir vamzdeliai ir kt.

Parametrai

Modulis	RAYMAX-F1530
Maksimalus apdorojimo diapazonas	3000*1500mm
Darbo stalas	Pjūklas
Lazerinė sistema	MAX / RAYCUS / IPG
Lazerio galia	1000W/1500W/2000W/3000W
Pjovimo storis	Priklauso nuo medžiagos
Vairavimo režimas	Servo variklio pavara, PMI kreipiamasis bėgis YYC krumpliaratis ir krumpliaratis
Lazerio bangos ilgis	1060-1080 nm
Padėties nustatymo tikslumas	±0,03 mm
Perkėlimo tikslumas	±0,01 mm
Minimalus linijos plotis	±0,02 mm
Aušinimo būdai	Vandens aušinimas
Maitinimas	380V / 50Hz
Mašinos dydis	4,4x2,3x1,8 mln
Bendras svoris	2700 kg

Lazerio šaltinis – MaxMax: skaidulinis lazeris yra pasaulinis pluošto lazerio lyderis, gaminantis 70 % Kinijos pluoštinio lazerio šaltinio. Max. šviesolaidiniai lazeriai yra efektyvūs, patikimi ir nereikalaujantys priežiūros. Jis pasižymi itin kompaktišku dizainu, o lazerio šaltinis, esantis hermetiškai uždarytoje spintelėje, užtikrina apsaugą nuo dulkių.

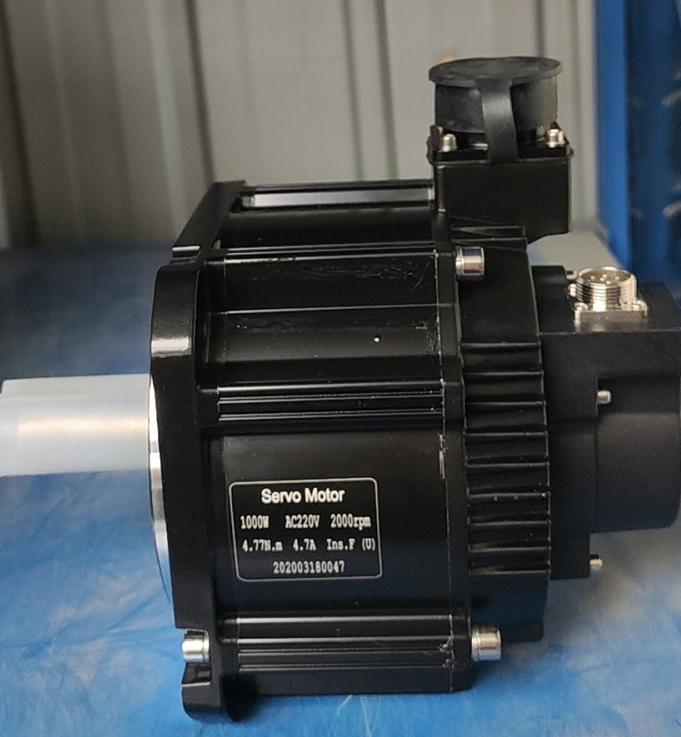

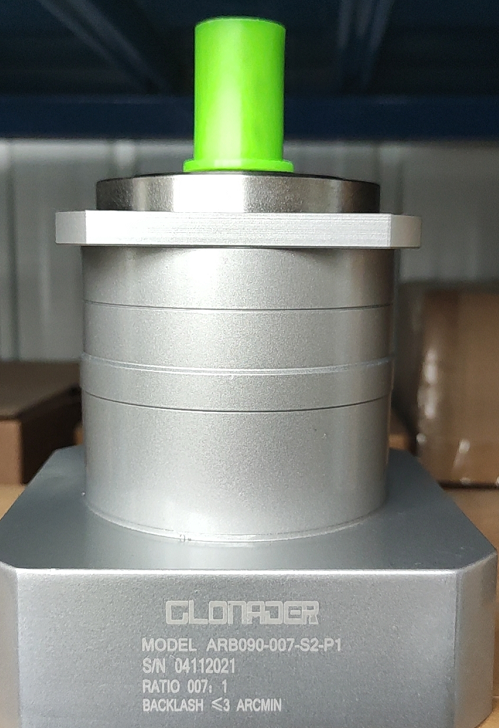

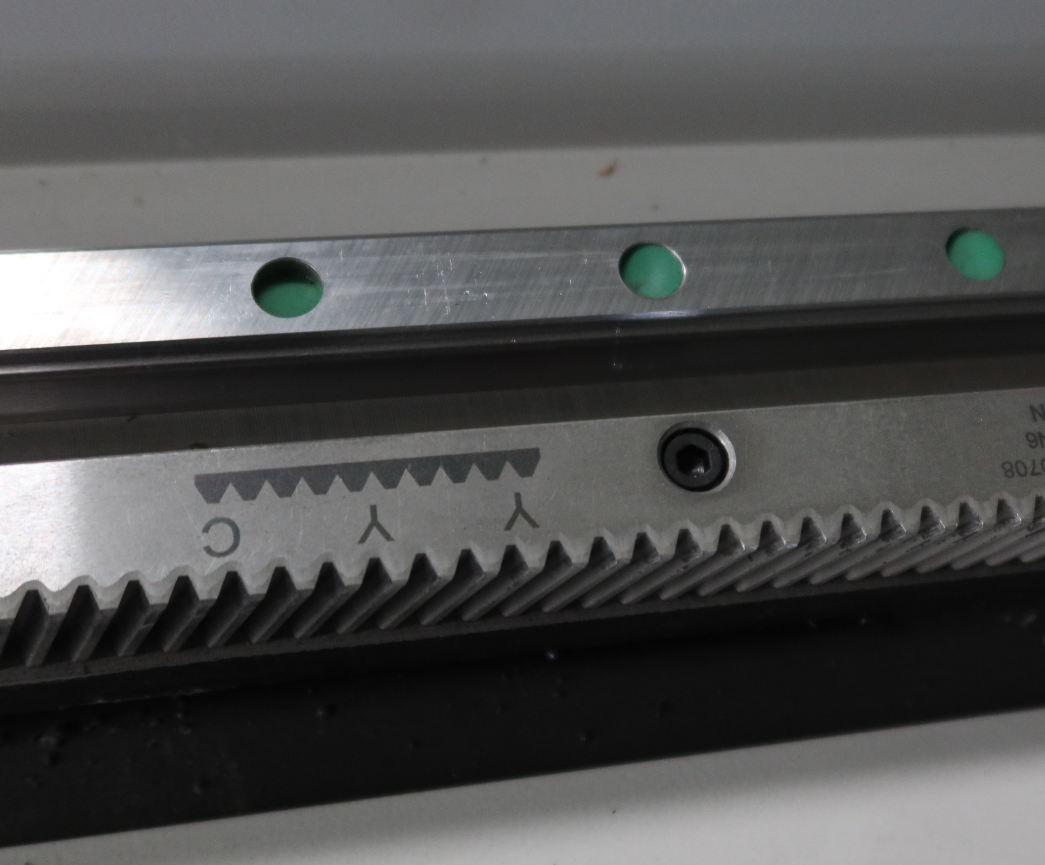

Transmisija: Servo variklis, greičio reduktorius, YYC stovo pavara, PMI kreipiamasis bėgis; Senchuan servo varikliai ir pavaros, pasižyminčios dideliu greičiu ir stabiliu veikimu. Linijinę perdavimo sistemą sudaro YYC spiralinis stovas ir PMI linijiniai kreiptuvai, kurie pagerina tikslumą ir efektyvumą. Lengvo svorio, didelio tvirtumo ir modulinės konstrukcijos pranašumai užtikrina ilgalaikį stabilumą ir didesnį efektyvumą.

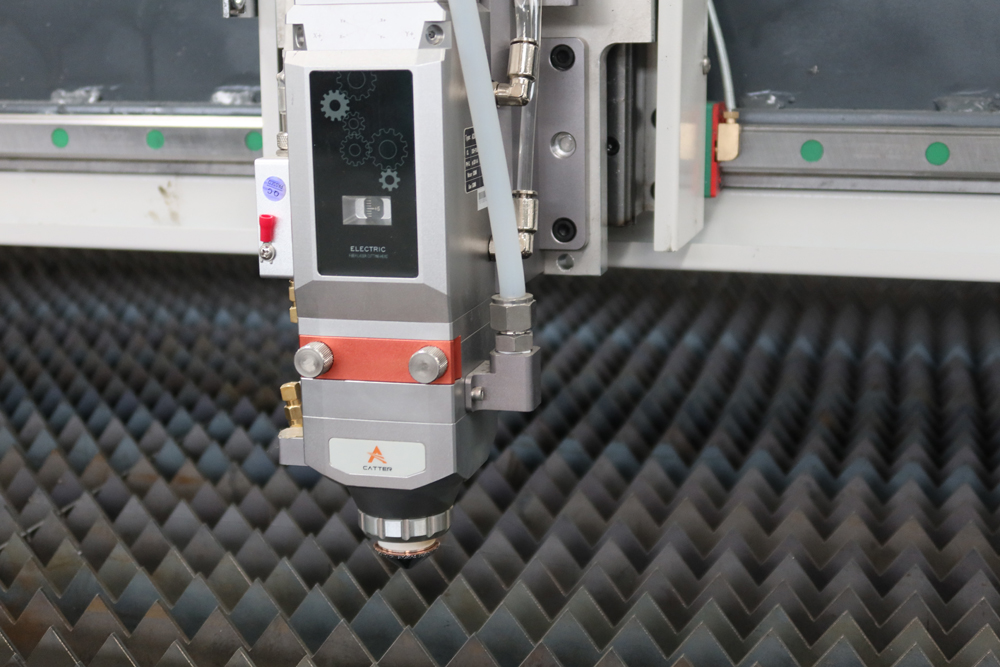

Pjovimo galvutė-Au3Tech: A200E stalinio automatinio fokusavimo metalo lazerinio pjovimo galvutė, Vokietijos prekės ženklo A-cutter serija, skirta 2000 W lazerio galiai, o tai yra puikus sprendimas vidutinės galios plokščio automatinio fokusavimo lazeriu pjovimui dirbant su judesio valdymo kortele MCC serija ir pjovimo programinė įranga SC serija. Aukštos kokybės dulkėms atsparus dizainas, tiksliai apdirbtos dalys.

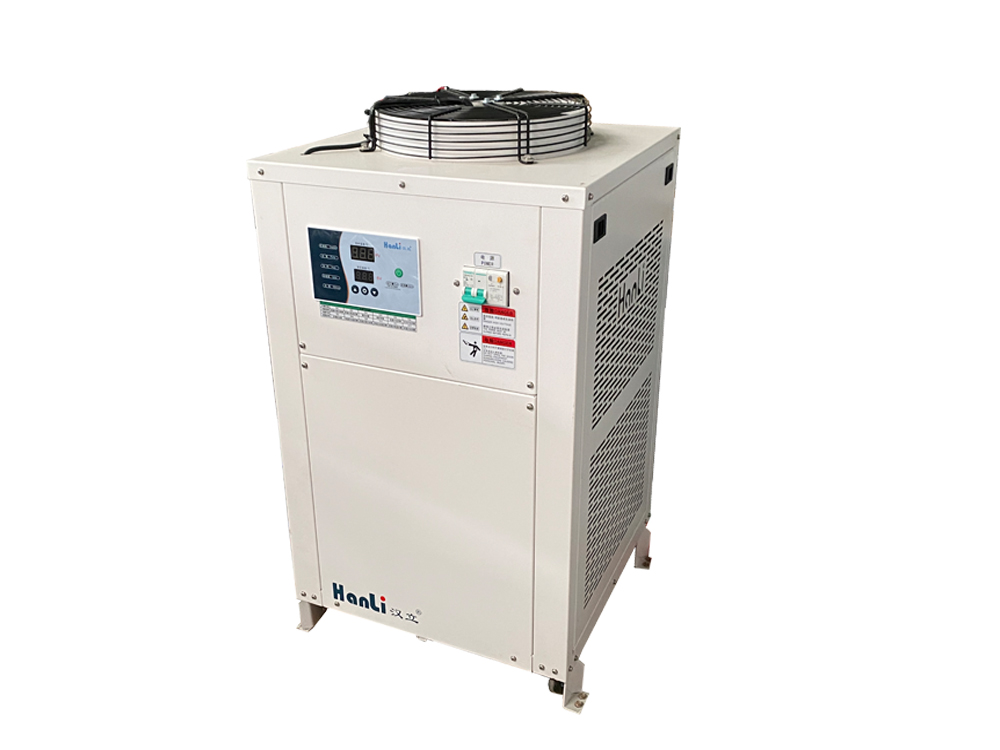

Vandens aušintuvas: Wuhan hanli aušintuvas Prekės ženklas: wuhan hanli aušintuvas Lazerio ir pjovimo galvutės aušinimas Dvi temperatūra ir dvigubas valdymas

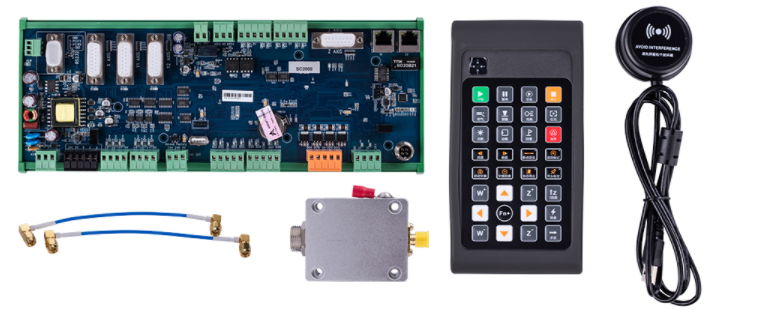

CNC valdiklis-Au3Tech: operacijos yra paprastos, su galingomis CAM funkcijomis, pagrįstomis automatiniu CAD dizainu, palaiko grafinį importą, grafinius brėžinius, grafinį redagavimą ir pan. Galinga švino linijos funkcija, palaiko įvairius būdus. Palaiko daugiasluoksnį pjovimą ar žymėjimą ir kitus apdorojimo būdus. Palaikykite suskirstymo padėties stebėjimą / pirmyn / atgal ir pan. Realaus laiko aliarmas, stabilus ir patikimas, palaiko veikimo klaidų matavimą, gali patikrinti paklaidą tarp paleidimo ir grafinės klaidos.

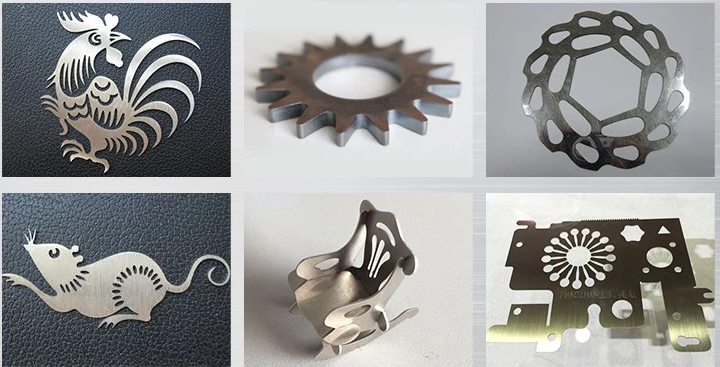

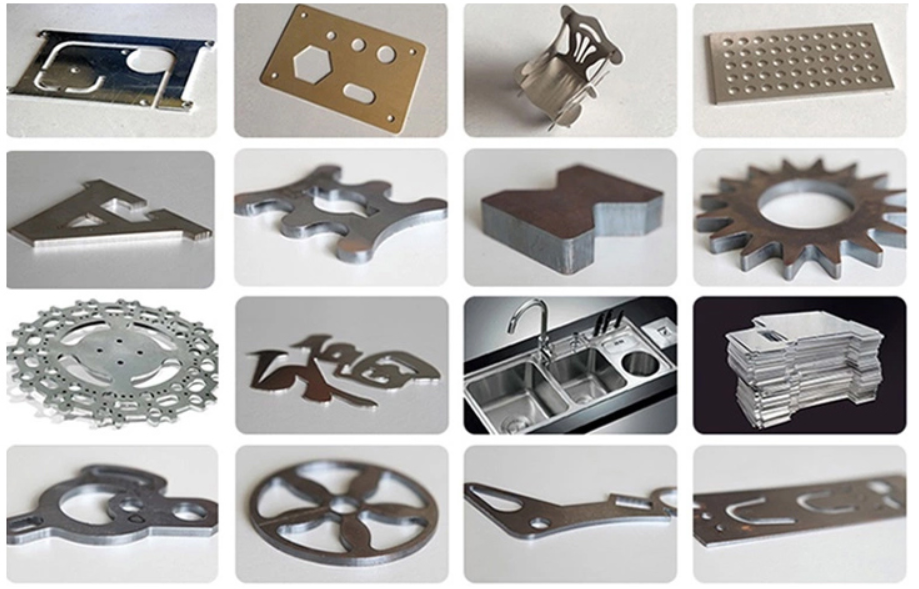

Šou pavyzdys

Detalės

• Naudojimas: Pjovimas lazeriu
• Taikoma medžiaga: metalas, kita
• Būklė: Nauja
• Lazerio tipas: pluoštinis lazeris
• Pjovimo plotas: 3000*1500mm
• Pjovimo greitis: Priklauso nuo medžiagos
• Palaikomas grafinis formatas: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Pjovimo storis: priklauso nuo medžiagos
• CNC ar ne: Taip
• Aušinimo režimas: VANDENIŲ VĖSINIMAS
• Valdymo programinė įranga: SC2000 programinė įranga
• Kilmės vieta: Shandong, Kinija
• Lazerio šaltinio prekės ženklas: MAX
• Lazerio galvutės prekės ženklas: Au3Tech
• Servo variklio prekės ženklas: Delta
• „Guiderail“ prekės ženklas: PMI
• Valdymo sistemos prekės ženklas: Au3Tech
• Svoris (KG): 2700 KG
• Pagrindiniai pardavimo taškai: Automatinis
• Garantija: 2 metai
• Taikomos pramonės šakos: viešbučiai, statybinių medžiagų parduotuvės, mažmeninė prekyba, kita
• Mašinų bandymo ataskaita: pateikta
• Vaizdo įrašo išeinantis patikrinimas: pateikiama
• Pagrindinių komponentų garantija: 2 metai
• Pagrindiniai komponentai: lazerio šaltinis, transmisija, pjovimo galvutė-Au3Tech, vandens aušintuvas, CNC valdiklis-Au3Tech
• Lazerio režimas: pluoštinis lazeris
• Lazerio bangos ilgis: 1060-1080nm
• Padėties nustatymo tikslumas: ±0,03 mm
• Lazerio galia: 1000 W / 1500 W / 2000 W / 3000 W
• Perkėlimo tikslumas: ±0,01 mm
• Minimalus linijos plotis: ±0,02 mm
• Galia: 22 kW
• Darbinė įtampa:: 1kw 1,5kw AC220V / 50Hz / 60HZ 2kw AC380V / 50Hz / 60HZ
• MOQ: 1 rinkinys
• Sertifikatas: ce, ISO
• Teikiamas aptarnavimas po pardavimo: pagalba internetu, montavimas vietoje, paleidimas ir mokymas
• Pogarantinis aptarnavimas: vaizdo įrašų techninis palaikymas, pagalba internetu
• Vietinės paslaugos vieta: nėra
• Parodų salės vieta: nėra
• Rinkodaros tipas: naujas produktas, 2021 m
