Hidraulinio preso stabdžių 3 metrų 160 tonų aukštos kokybės CNC Wc67y lenkimo mašina

Prekės aprašymas

Hidraulinis presavimo stabdžių cnc lenkimo staklės su tiksliu atgaliniu matuokliu, servo varikliu, saugos apsauga, greitu spaustuku, rutuliniu varžtu ir linijiniu kreiptuvu. Visos iš Vokietijos, JAV, Olandijos, Italijos Prekių ženklų dalys. Lenkimo storis ir ilgis gali būti pagaminti pagal užsakymą.

Didelio tikslumo galinis matuoklis

Iškirpta grafika

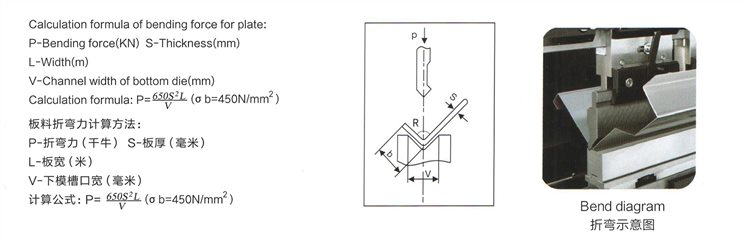

Lakšto lenkimo jėgos skaičiavimo metodas

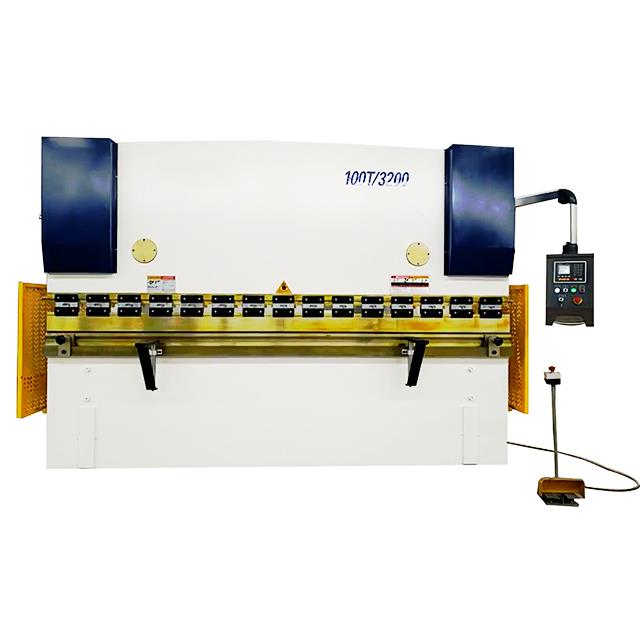

WC67Y/K paspauskite stabdį

• Servo variklio valdymas
• Išsaugokite iki 100 programų
• Iki 25 lenkimų vienai programai
• Įrankių biblioteka ir įrankių programa
• Automatinė lenkimo kampo programa
• Didesnis avino ir atbulinės eigos greitis
• Didesnis lenkimo ir padėties nustatymo tikslumas

WC67Y/K ypatybės

• Visa suvirintos mašinos konstrukcija pasiekia didelį standumą; mašina sukurta naudojant ANSYS programinę įrangą, kuri gali užtikrinti stabdžių spaudimo patikimumą ir tikslumą.
• Varikliai, skirti atgaliniam matuokliui, yra valdomi keitikliu, kuris gali pasiekti aukštą atbulinės eigos ir cilindro padėties nustatymo tikslumą, keičiant variklio dažnį ir įtampą.

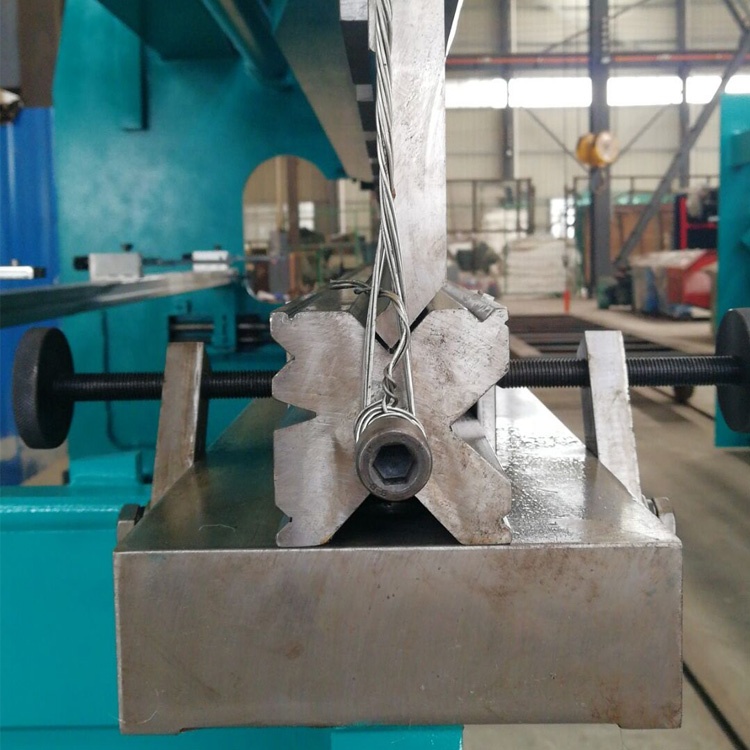

• Įvairūs perforatoriai ir štampai yra neprivalomi, atsižvelgiant į kliento reikalavimus, pvz., Multi-V štampai, spindulio štampai, štampai su kakleliu ir kt. Vienas standartinių perforatorių ir štampų rinkinys bus įtrauktas nemokamai.
• X ašis (Backgahge) ir Y ašis (Ram eiga arba cilindro eiga) gali būti programuojama E21 sistemos valdikliu, kuris gali saugoti iki 40 programų grupių. Šoninė ir galinė metalinė apsauginė apsauga atitinka Europos saugos standartą.
• Hidraulinę perkrovą galima apsaugoti perpildymo vožtuvu, sistemos slėgį galima lengvai reguliuoti slėgio jungikliu.
• Kojinis jungiklis su avariniu mygtuku gali nedelsiant sustabdyti mašiną įvykus nelaimei.

Tipas	Nominalus slėgis	Darbinio stalo ilgis	Stulpelių tarpai	Gerklės gylis	Slide Stroke	Max Open	Variklio galia	Matmenys
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600 × 1500 × 2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600 × 1600 × 2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300 × 1600 × 2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300 × 1700 × 2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100 × 1700 × 2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300 × 1800 × 2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250 × 1920 × 2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100 × 1920 × 2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300 × 1600 × 2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300 × 2100 × 2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100 × 2100 × 2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100 × 2100 × 3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100 × 2200 × 3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100 × 2200 × 3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100 × 2200 × 3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100 × 2700 × 3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100 × 2965 × 4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

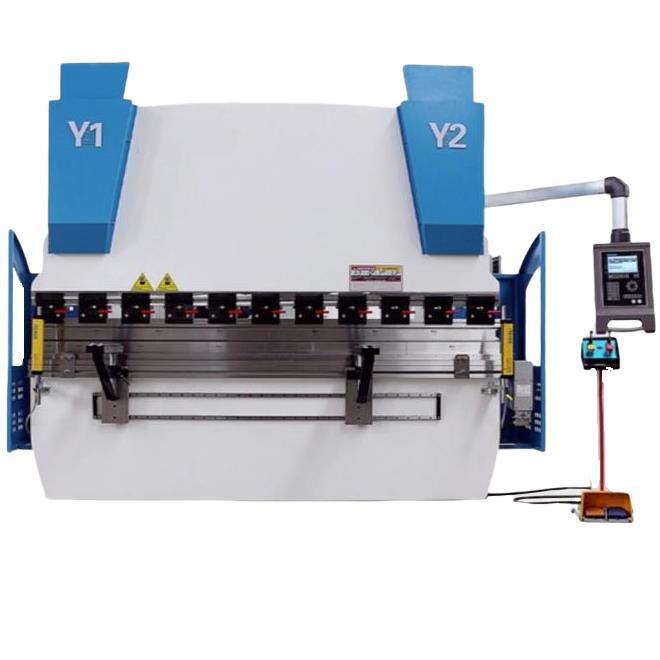

WE67K paspauskite stabdį

WE67K serijos elektrohidraulinis servopreso stabdžių CNC lenkimo aparatas turi integruotą suvirinimo ir integruotą apdorojimo struktūrą.

Pagrindiniai korpuso komponentai analizuojami ANSYS baigtinių elementų analizės programine įranga, kuri užtikrina staklių patikimumą ir bendrą tikslumą.

Pagrindinis alyvos cilindras iš abiejų pusių perjungia tradicinės mechaninės pertvaros tipo lenkimo mašinos eigos valdymo režimą ir pasirenka uždaro ciklo valdymo režimą, kurį sudaro iš Vokietijos importuotas elektrohidraulinis servo vožtuvas ir iš Vokietijos importuota grotelių liniuotė.

WE67YK savybės

• Išplėstinė konfigūracija, didelio tikslumo ir didelio efektyvumo CNC hidraulinis preso stabdys
• Holistinio suvirinimo struktūra
• Elektrohidraulinė servo sistema, uždara kilpa valdo slankiklio sinchronizavimą
• Dvigubas vainikavimo mechanizmas
• Standartinė konfigūracija su 3 1 ašimis:
  Y1 (aukštyn žemyn nuo kairiojo cilindro)
  Y2 (dešiniojo cilindro aukštyn-žemyn)
  X (nugaros pirmyn-atgal)
  V (hidraulinis vainikavimas)

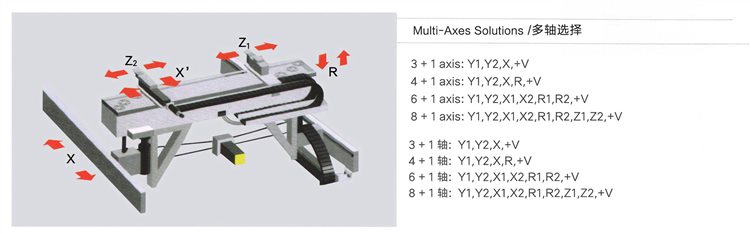

• Backgauge System Neprivaloma:
  4 ašių galinis matuoklis (X. R, Z1. Z2)
  5 ašių galinis matuoklis (XR Z1. Z2, X')
  6 ašių galinis matuoklis (X1. X2. R1. R2, Z1. Z2)

Tipas	Nominalus slėgis	Darbinio stalo ilgis	Stulpelių tarpai	Gerklės gylis	Slide Stroke	Max Open	Variklio galia	Matmenys
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600 × 1500 × 2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600 × 1600 × 2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300 × 1600 × 2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300 × 1700 × 2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100 × 1700 × 2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300 × 1800 × 2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250 × 1920 × 2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100 × 1920 × 2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300 × 1600 × 2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300 × 2100 × 2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100 × 2100 × 2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100 × 2100 × 3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100 × 2200 × 3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100 × 2200 × 3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100 × 2200 × 3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100 × 2700 × 3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100 × 2965 × 4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

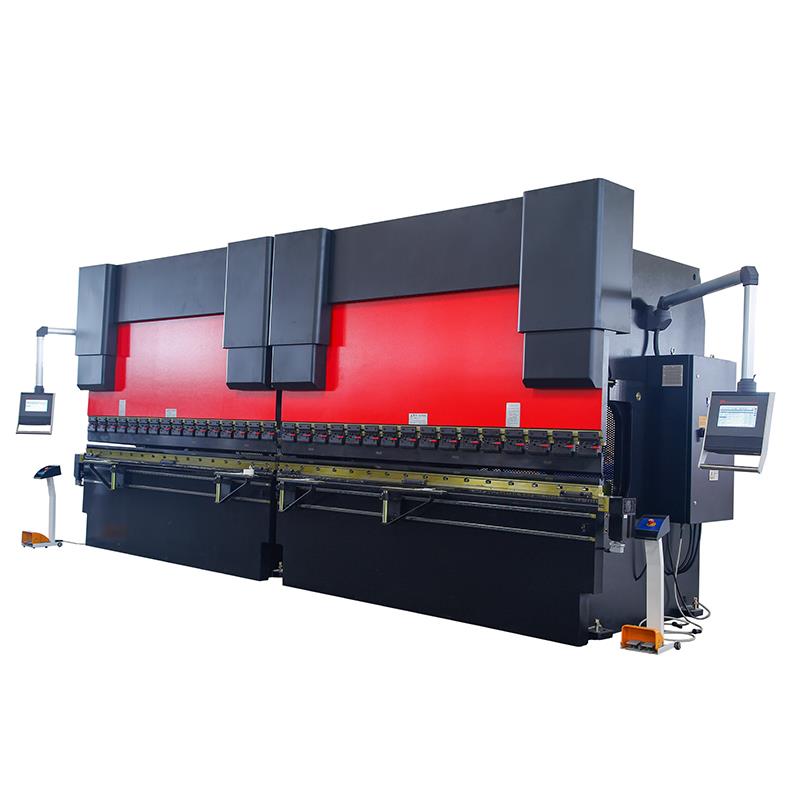

Tandem Press Brake

• Dviejų mašinų jungties sinchroninei įrangai konfigūruoti buvo pasirinkti du (WC67Y/WE67K) pagrindiniai kompiuteriai.
• Dviejų mašinų kombinuota lenkimo mašina gali apdoroti itin ilgą ruošinį, ypač tinkantį miesto statybai, greitkelių apšvietimo stulpams, elektros stulpams ir pan.
• Dviejų tipų staklės taip pat gali būti naudojamos atskirai, siekiant pagerinti gamybos efektyvumą, ir turi įlinkio kompensavimo mechanizmą.
• Sinchroninis mechanizmas priima mechaninį skysčio servo ir mechaninį bloką.
• Ši mašina buvo sujungta dviem 400 tonų stabdžių spaudimo rinkiniais.
• Tandeminis valdymas užtikrina sinchroninį darbą. Viena mašina buvo sujungta su darbo stalu, dešine ir kairiąja sienine lenta.
• Dėl transportavimo mes priimame surinktą struktūrą. Stovas yra tvirtas, dešinėje ir kairėje sieninėje plokštėje buvo sumontuoti du cilindrai, hidraulinė sistema buvo veikiama elektros sistemos, pavaros cilindras dirbo žemyn. Ant cilindro yra viršutiniai štampai, palietus viršutinius ir apatinius štampai, sistema padidins slėgį ir formuoja ruošinius.
• Naudojant skirtingus štampus ir skirtingais lenkimo tipais, jis gali gauti skirtingų ruošinių formų. Kokybė yra stabili ir
  patikimas.

Tipas	Nominalus slėgis	Darbinio stalo ilgis	Stulpelių tarpai	Gerklės gylis	Slide Stroke	Max Open
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

DUK

Q1. Kas yra mūsų pagrindinis produktas?

A1: Mūsų įmonė yra profesionali RAYMAX lakštinio metalo apdirbimo mašina. Susikoncentruokite į keturių kolonų presavimo mašiną, įspaudimo durų presavimo mašiną, lenkimo mašiną, kirpimo mašiną, CNC plazminio pjovimo mašiną, valcavimo mašiną, perforavimo mašiną, hidraulinį geležies apdirbimo įrenginį, suvirinimo įrangą. Visos šios mašinos bus išspręstos bakui, keptuvėms, vežimėliams ir kt.

Q2. Kada galiu gauti kainą?

A2: Mes paprastai siūlome citatą per 8 valandas, dėl skubaus pasiūlymo susisiekite su mumis dėl specialaus.

Q3. Kas yra prekybos terminas?

A3: Mes priimame gamyklos gamyklą, FOB Dalian, CNF arba CIF, kaip jūsų reikalavimą.

4 klausimas. Kiek trunka mūsų gamybos laikas?

A4: Tai priklauso nuo įrangos tipo.
Dažnai prekes pristatome per 35 dienas.

Q5. Kas yra mokėjimo terminas?

A5: T / T prieš išsiunčiant arba L / C matant.

6 klausimas. Jei siuntimo metu gaminiai yra pažeisti, kaip juos pakeisti?

A6: Pirmiausia turėtume ištirti žalos priežastį. Tuo pačiu mes patys pareikšime pretenziją dėl draudimo arba padėsime pirkėjui.
Antra, pirkėjui išsiųsime pakaitalą. Už pirmiau minėtą žalą atsakingas asmuo padengs pakeitimo išlaidas.

7 klausimas. Kokios yra jūsų pakavimo sąlygos?

A7: Pakuotė: eksporto verta pakuotė, tinkama gabenti konteinerius.
Medinis dėklas, geležinis padėklas, plastikinė plėvelė ir kt.

Q8. Ar išbandote visas savo prekes prieš pristatymą?

A8: Taip, mes turime 100% testą prieš pristatymą.

9 klausimas: kur yra jūsų gamykla?

A9: Mūsų gamykla yra Dalian mieste, Liaoningo provincijoje.

10 klausimas: kokia yra jūsų garantija?

A10: Garantija: 24 mėnesiai po komercinio paleidimo arba 18 mėnesių nuo išsiuntimo datos, atsižvelgiant į ankstesnį galiojimo laiką.

11 klausimas: ar galite surengti trisdešimties šalių patikrinimą prieš išsiuntimą?

A11: Patikrinimas prieš išsiuntimą: Tiekėjo patikrinimas prieš išsiuntimą yra galutinis; trečiosios šalies atliktas pirkėjo išlaidų patikrinimas prieš išsiuntimą.

12 klausimas: ar galime padaryti savo OEM logotipą?

A12: Taip, gaminiams su jūsų pateiktais piešiniais, žinoma, taikome jūsų logotipą,

Detalės

• Slankiklio eiga (mm): 320 mm
• Automatinis lygis: pusiau automatinis
• Gerklės gylis (mm): 450 mm
• Mašinos tipas: sukimo strypas, paspauskite stabdį
• Darbo stalo ilgis (mm): 3200
• Darbinio stalo plotis (mm): 400 mm
• Matmenys: 3260*3100*3800mm
• Būklė: Nauja
• Medžiaga / apdirbtas metalas: žalvaris / varis, nerūdijantis plienas, LYDINIS, anglinis plienas, aliuminis
• Automatika: Automatinė
• Papildomos paslaugos: apdirbimas
• Svoris (KG): 44000
• Variklio galia (kw): 37 kw
• Pagrindiniai pardavimo taškai: Automatinis
• Garantija: 1 metai
• Taikomos pramonės šakos: statybinių medžiagų parduotuvės, mašinų remonto dirbtuvės, gamyklos, ūkiai, mažmeninė prekyba, statybos darbai , reklamos įmonė
• Parodų salės vieta: JAV, Brazilija, Peru, Tailandas, Argentina, Čilė, Kolumbija, Alžyras
• Rinkodaros tipas: naujas produktas, 2020 m
• Mašinų bandymo ataskaita: pateikta
• Vaizdo įrašo išeinantis patikrinimas: pateikiama
• Pagrindinių komponentų garantija: 1 metai
• Pagrindiniai komponentai: guolis, variklis, siurblys, pavara, PLC, slėginis indas, variklis, kita, pavarų dėžė
• Galia: hidraulinis
• Žaliava: lakštų / plokščių valcavimas
• Teikiamas aptarnavimas po pardavimo: inžinieriai, galintys aptarnauti mašinas užsienyje, nemokamos atsarginės dalys, įrengimas vietoje, paleidimas ir mokymas, techninės priežiūros ir remonto paslaugos vietoje, vaizdo techninis palaikymas, pagalba internetu
• Pavadinimas: preso stabdžių mašinos kaina
• VALDIKLIS: ESTUN E21s
• Valdymas: kintamosios srovės variklių dažnio keitiklis
• Gerklės gylis: 450 mm
• Tipas: Hidrauliniai lenkimo įrankiai
• Naudojimas: Nerūdijančio plieno plokščių lenkimas
• Sertifikatas: ce
• Pogarantinis aptarnavimas: vaizdo įrašų techninis palaikymas, pagalba internetu
