Q35y hidraulinės geležies apdirbimo kombinuotosios gręžimo mašinos perforavimo ir kirpimo staklės

Hidraulinė pavara, šiuo metu yra naujausių gaminių perforavimo mašina, skardinės, kvadratinis plienas, apvalus plienas, kampinis plienas, kanalinis plienas, l formos sija, skirta pjovimui, perforavimui ir padavimo įtaisui su šlyties bloku.

funkcijos

1. Dviejų cilindrų hidraulinis perforatorius ir kirpimo mašina

2. Didelis perforavimo stalas su universaliu atrama

3. Galinė įpjovimo stotis, mažos galios įpjovimas ir reguliuojamas smūgis perforavimo stotyje

4. Perforavimas Galimas visas universalių perforatorių ir štampų asortimentas.

5. Pjovimas Apvalioje ir kvadratinėje strypuose yra daug įvairių dydžių skylių.

6. Įpjovimas Unikali konstrukcija leidžia pjauti kampinį ir plokščią strypą. Elektrinis blokavimo apsauginis gaubtas ir trys matavimo ribotuvai tiksliam padėties nustatymui.

Taikymas

Daugiafunkcinė kombinuota hidraulinė perforavimo ir kirpimo mašina tinka plieno strypų apdirbimo gamykloms, tuneliams, tiltams ir kitiems greitkelių ir greitųjų geležinkelių projektams. Jis tinka apdirbti plieno plokštes, kampinius lygintuvus, kanalų plieną, I-sijas, apvalųjį ir kvadratinį plieną. Ši mašina turi daug funkcijų, didelį efektyvumą, taupo darbą ir investicijas į įrangą. Tai nepakeičiamas plieno apdirbimo įrankis.

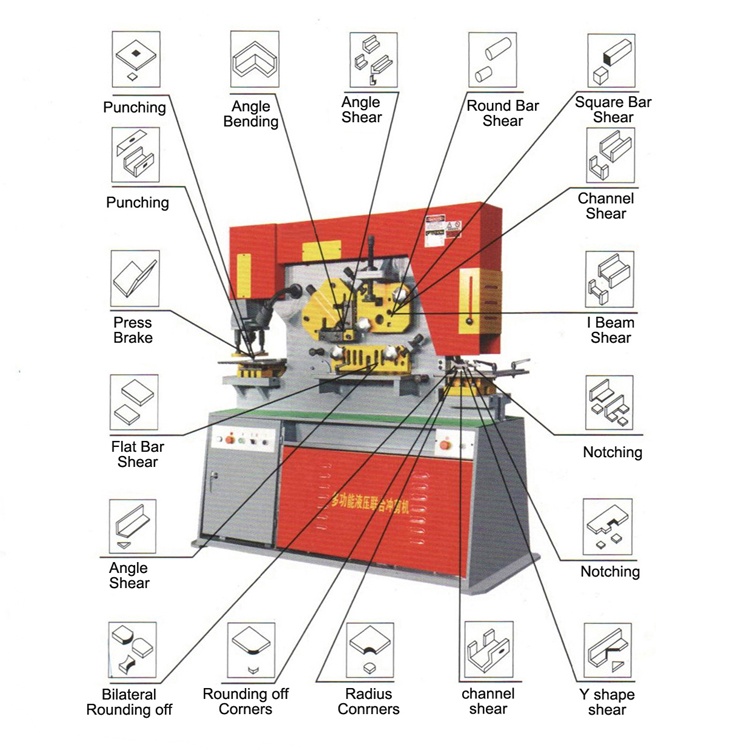

Pagrindinės funkcijos

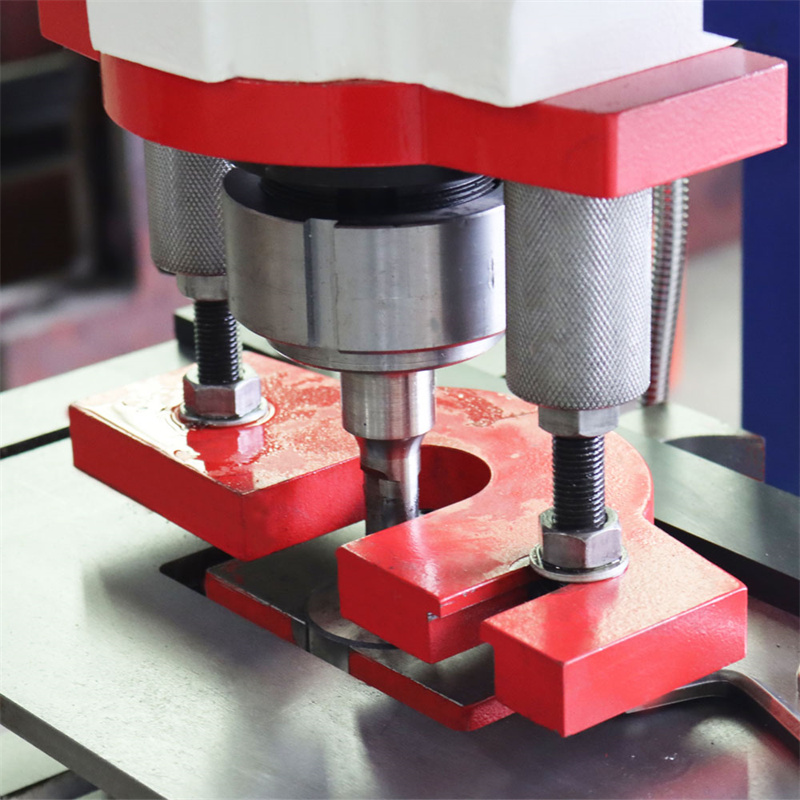

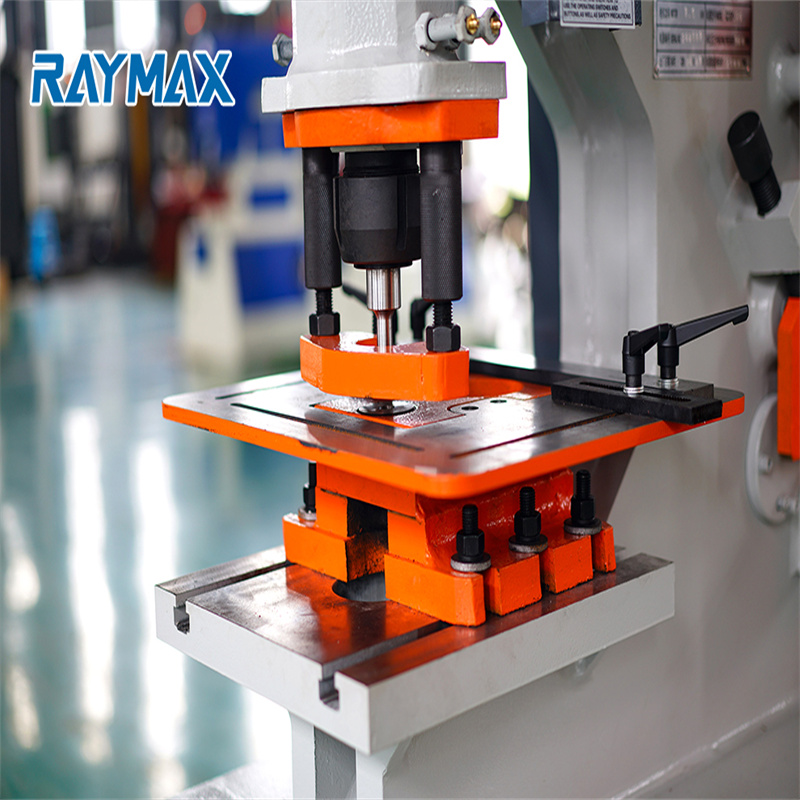

Perforavimas:

Galimas visas universalių perforatorių ir štampų asortimentas. Unikalus stilius leidžia perforuoti dideliu kampu geležiniu perforavimu ir dideliu kanalų perforavimu. Didelis apžvalgos langas ant nuleidžiamo dizaino, kad būtų lengviau valdyti. Didelis dviejų dalių matavimo stalas su liniuotėmis ir stabdžiu kaip standartinė jungiamoji detalė. Pakeiskite movos veržlę ir įvorę, kad greitai pakeistumėte keitiklį.

Kirpimas:

Apvalios ir kvadratinės strypų žirklėje yra daug įvairių dydžių skylių. Reguliuojamas laikiklis apvaliam / kvadratiniam strypui, kanalo / sijos pjovimui. Didelė tvirta apsauga maksimaliam saugumui. Kampinis kirpimas turi galimybę pjauti kampą 45° tiek viršutinėje, tiek apatinėje kojelėse. Tai suteikia operatoriui galimybę padaryti paveikslo rėmo kampą tobuloms suvirinimui. Deimanto formos peiliukas kokybiškam pjūviui, kuo mažiau praranda medžiagą ir deformuojasi. Lengvai reguliuojamas fiksavimo įtaisas, skirtas tiksliai pjaustyti plokštes. Didelė 15 colių kvadratinė rankena su inkrustuota skale. Specialus, neiškraipomas peilis kokybiškam pjovimui. Apatinis peilis turi keturis tinkamus kraštus. Yra varžtas, leidžiantis reguliuoti tarpą, nereikia tarpiklio.

Įpjova:

Unikali konstrukcija leidžia pjauti kampinį ir plokščią strypą. Elektrinis blokavimo apsauginis gaubtas ir trys matavimo ribotuvai tiksliam padėties nustatymui. Šio hidraulinio geležies apdirbimo įpjovos dalis puikiai tinka išpjauti metalinę plokštę, kampinį geležį ir dar daugiau. Pjovimo stotyje taip pat yra per didelis stalas su medžiaginiais stabdžiais. Ši mašinos dalis taip pat gali būti komplektuojama su pasirenkamu V išpjova.

Lenkimas:

Taip pat sulenkite plokštę žemiau 500 mm. Visi Mašinos komponentai yra aukščiausios kokybės savo saugumu, funkcionalumu. Q35Y geležies apdirbimo kirpimo ir perforavimo mašina CE patvirtintas Q35Y hidraulinis geležies apdirbėjas

Produkto parametrai

SPECIFIKACIJOS hidrauliniam geležies darbuotojui
Modelis	Pramušimo slėgis (T)	Maksimalus plieno pjovimo storis	Kelionės dydis (T*W) (mm)	Gerklės gylis (mm)	maksimali variklio galia (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

Mes naudojame garsųjį prekės ženklą hidraulinių geležies darbuotojų kombinuotoms perforavimo ir kirpimo mašinų konfigūracijoms, sklandžiai pjovimui, geros kokybės ir didelio našumo.

Nr.	Prekė	Kiekis	Prekės ženklas
1	Variklis	1 komplektas	Siemens Kinija
2	Vožtuvas	1 komplektas	Yuken Japonija
3	Siurblys	1 komplektas	Atos Italija
4	Pagrindinės elektros dalys	1 komplektas	Siemens Kinija
5	Hidraulinė sistema	1 komplektas	Rexroth Vokietija
6	Alyvos sandarikliai	1 komplektas	NOK Japonija
7	Laidų gnybtų blokas	1 komplektas	Weidmuller Vokietija
8	Laikmačio relė	1 komplektas	Omron Japonija

DUK

1. Ar jūsų įmonė priima individualų pasiūlymą, turime specialų poreikį.

RAYMAX yra įmonė, kuri daugiausia dėmesio skiria modulinių CNC mašinų tyrimams ir gamybai. Turime labai didelę patirtį ir stiprius staklių tyrimų ir plėtros pajėgumus. Esame labai pasirengę pasiūlyti jums pritaikytą labai efektyvią įrangą, jei tik turite tam tikrų poreikių.

2. Kokį sertifikatą gauna jūsų įmonės mašina?

Mes išlaikėme ISO9001 kokybės sistemos patvirtinimą ir CE sertifikatą.

3. Ar turite pasirenkamos konfigūracijos kainoraštį?

Turime įvairių konfigūracijų ir tiek daug skirtingų specifikacijų, todėl negalime pasiūlyti kainoraščio. Susisiekite su mūsų pardavimo inžinieriumi, jei jus domina tam tikra konfigūracija.

4. Ar jūsų įmonė priima CIF kainą?

Į CIF kainą įeina CNC mašinos pristatymo išlaidos, kurios turi būti nurodytos pagal skirtingą paskirties uostą ir skirtingus skirtingais mėnesiais. Susisiekite su mumis, kai turite tokių poreikių. Į CIF kainą taip pat įeina jūrinė priemoka, kuri yra 2‰ iš 1,1* bendros sumos.

5. Kiek tai kainuos, jei jūsų inžinierius atvyks į mūsų šalį taisyti mašinos ir apmokyti?

Į kainą daugiausia įeina skrydžio bilietai į abi puses, maitinimas ir apgyvendinimas, taip pat mokestis už bilietą. Personalo kaina yra
100 USD / diena / asmuo, paprastai tai yra dviejų žmonių darbas. Bet tai priklausys nuo didelės įrangos arba visos linijos įrengimo ir derinimo.

6. Kokia garantija?

Garantija yra 12 mėnesių, kuri prasideda nuo tos dienos, kai mašina atvyko į importuotojo uostą.

7. Kokie jūsų transportavimo būdai?

Daugumoje šalių mašiną gabensime jūra, o vidaus šalyse galime naudoti transportavimą geležinkeliu arba greitkeliu. Eksportuojamos CNC mašinos yra supakuotos į medinį dėklą, kurį galima pritvirtinti prie 40 HQ.

8. Jei mašinai nebegalioja garantija, kaip apmokestinti priedus?

Už pasibaigusį garantinį įrenginį, kuriam reikia pakeisti dalis, apmokestinsime pagal dalių pasiūlymą. Jei turite klausimų, susisiekite su mumis el.

9. Ką daryčiau dėl mašinos gedimo?

Jei mašinos gedimas ir naudotojai negali pašalinti, susisiekite su mumis el. Mūsų aptarnavimo skyrius atsakys per 24 valandas.

10. Kaip apibrėžti mašinos garantiją? Kada pradėjote skaičiuoti laiką?

Garantiją nustatome pagal gamyklinį numerį. Garantinis laikas skaičiuojamas nuo įrangos paleidimo ir priėmimo. Jei turite klausimų, susisiekite su mumis el.

11. Kiek laiko galioja staklių garantinis laikotarpis?

Mes įsipareigojame klientų mašinoms suteikti vienerių metų garantiją. Pirkdami vartotoją, užsiregistravusį kaip narį šioje svetainėje, su gamykliniu mašinos numeriu, galite mėgautis pratęsta 3 mėnesių garantija. Daugiau informacijos rasite narystės tarnyboje.

12. Ar RAYMAX turi techninės priežiūros vadovą ir naudojimo vadovą?

Kiekviena CNC mašina, išvežama iš gamyklos, bus kartu su susijusia serija arba modeliu anglų kalba, įskaitant techninės priežiūros vadovą ir naudojimo vadovą. Pridedamame dokumente taip pat gali būti cnc valdiklio instrukcijos, pirktų dalių instrukcijos (pvz., sukamasis stalas, alyvos aušintuvas)

Detalės

• CNC ar ne: normalu
• Būklė: Nauja
• Nominali jėga (kN): 650
• Maitinimo šaltinis: hidraulinis
• Metai: 2021 m
• Įtampa: 380V/220V Pasirenkama
• Matmenys (L*P*A): 1860x800x1900mm
• Variklio galia (kW): 4
• Svoris (T): 3
• Pagrindiniai pardavimo taškai: konkurencinga kaina
• Garantija: 1 metai
• Parodų salės vieta: Rumunija, Egiptas, Kenija, Marokas, Rusija, Tailandas, Jungtinė Karalystė, Šri Lanka
• Taikomos pramonės šakos: ūkiai, gamykla, statybos darbai , reklamos įmonė, mašinų remonto dirbtuvės, statybinių medžiagų parduotuvės
• Teikiamas aptarnavimas po pardavimo: Inžinieriai gali aptarnauti mašinas užsienyje
• Pavadinimas: Q35Y-16 hidraulinė geležies darbuotojų mašina ir žirklinis plieno perforavimas
• Galia: Hidraulinė pavara
• Naudojimas: metalo lakštų perforavimas, pjovimas, lenkimas
• Tipas: bendras perforavimas
• Apdorojimo medžiaga: Plienas
• Naudojimas: Kvadratinė plieninė I formos sija
• Naudojimas FOR: Apvalaus plieno angelo plieno kanalinis plienas
• IN naudojimas: perforavimas
• Naudojimas: pjovimo ir padavimo įtaisas
