Lakštinio metalo lenkimo staklės hidraulinės lenkimo plokštės nerūdijančio plieno mini preso stabdys

Prekės aprašymas

1）WC67K NC hidraulinis plokštelinis presavimo stabdys su E21 valdikliu

Lakštinio metalo plokštės presavimo stabdys su E21 NC sistema

Dažnio keitiklis valdo X,Y ašies pagrindinio variklio padėtį: SIEMENS Vokietija

Vožtuvas: Bosch Rexroth Vokietija

Elektra: Schneider France

1. Dizainas atitinka ES tarptautinius standartus. Fiuzeliažas pašalina vidinį įtempimą atkaitindamas ir užtikrina didesnį tikslumą bei stiprumą. Visos mašinos suprojektuotos naudojant SOLID WORKS 3D programavimą ir pagamintos iš patobulinto ST44-1 kokybės plieno naudojant naujausias technologijas.

2. WC67K serijos sukimo ašies lenkimo staklėse naudojama Chines ESTUN NC valdymo sistema, padedanti padidinti našumą ir išlaikyti mažiausias išlaidas bei mažesnes priežiūros išlaidas. Aukšta kokybė ir pasikartojantis lenkimas pasiekiamas naudojant sinchronizuotus cilindrus ir vožtuvus.

3. E21 sistemos programavimo valdymo sistema ir keitiklis realizuoja tikslią X ašies Y ašies padėties nustatymo funkciją.

4. Pažangiausia dažnio atsako hidraulinio valdymo technologija, standi viršutinė sija veikia ant 8 taškų guolių, kurių lenkimo tikslumas yra /-0,01 mm

5. Pasirenkama V ašies kompensavimo funkcija ir pasirinkite tinkamą formą, kad lengvai sulenktumėte sudėtingos formos ruošinius. Standartinė įranga.

Kiniškas E21 NC valdiklis

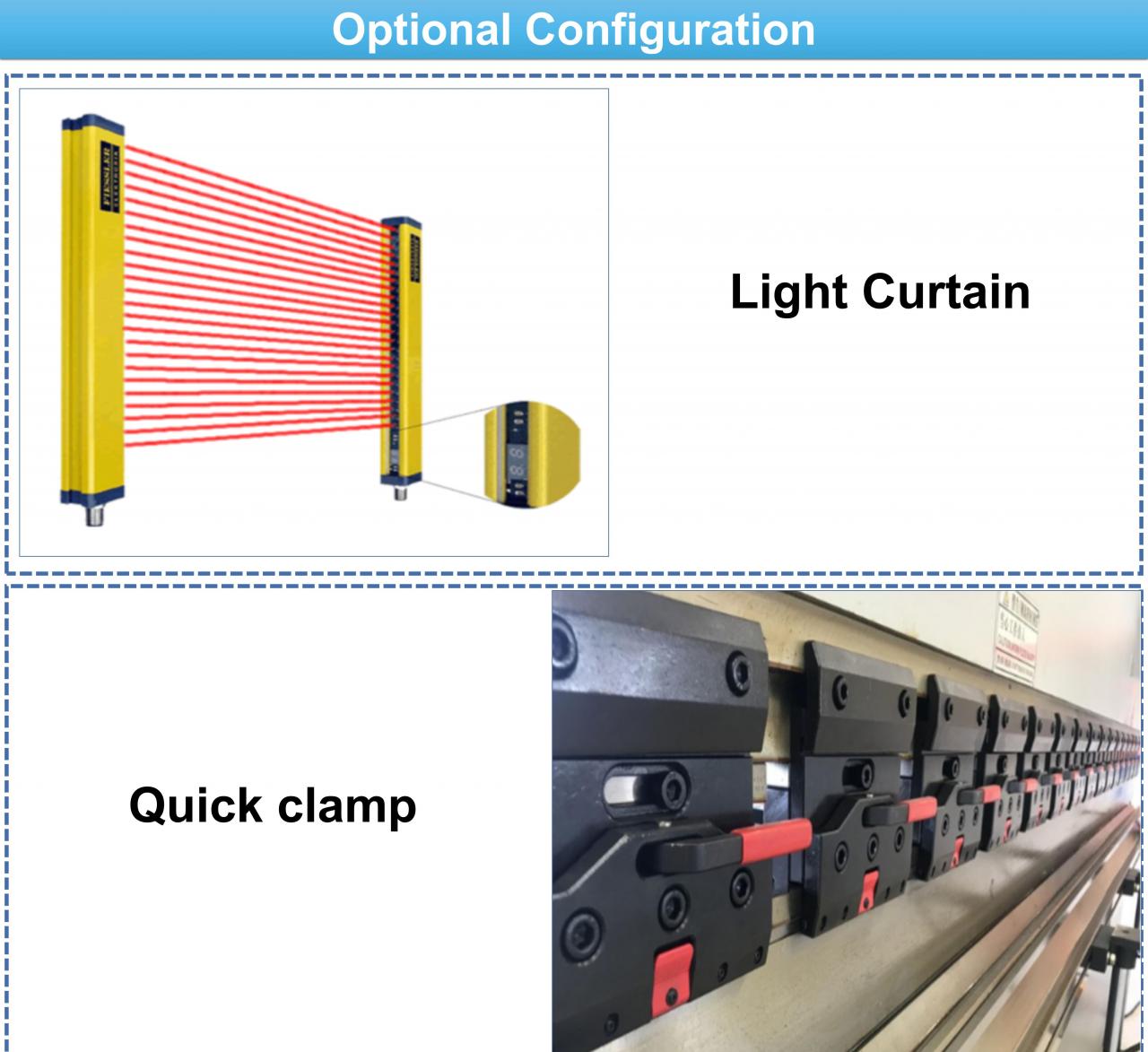

1. Šviesos apsauga užtikrina operatorių saugumą eksploatacijos metu

2. Y ašių ir X ašių sistemos valdymo reguliavimas ir dažnio keitiklis valdo jų padėtį.

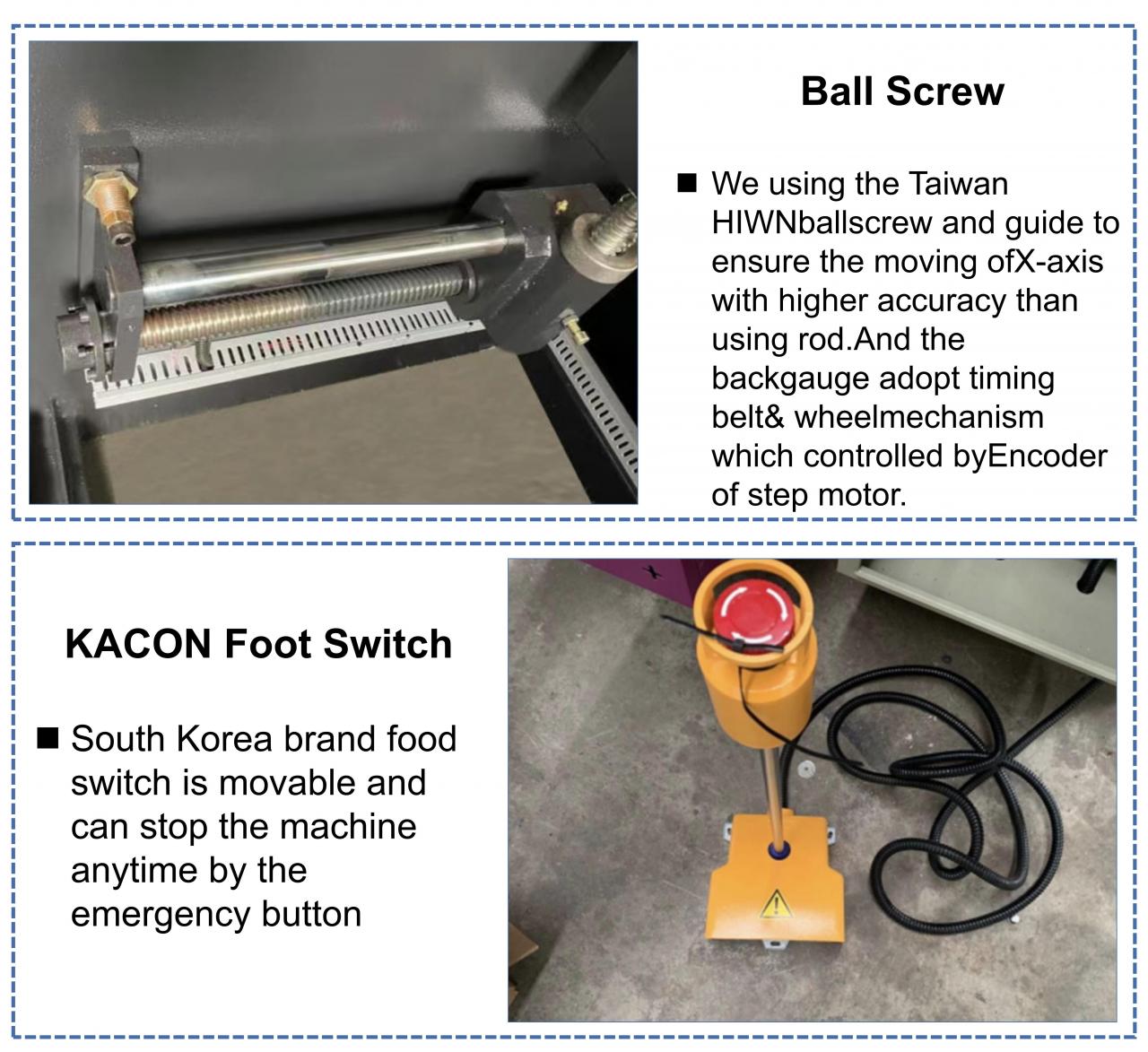

3. Linijinis kreipiamasis bėgis ir rutulinis varžtas 0,01 mm (HIWIN, TAIVAN) tikslumas.

4. Plieninė monobloko konstrukcija.

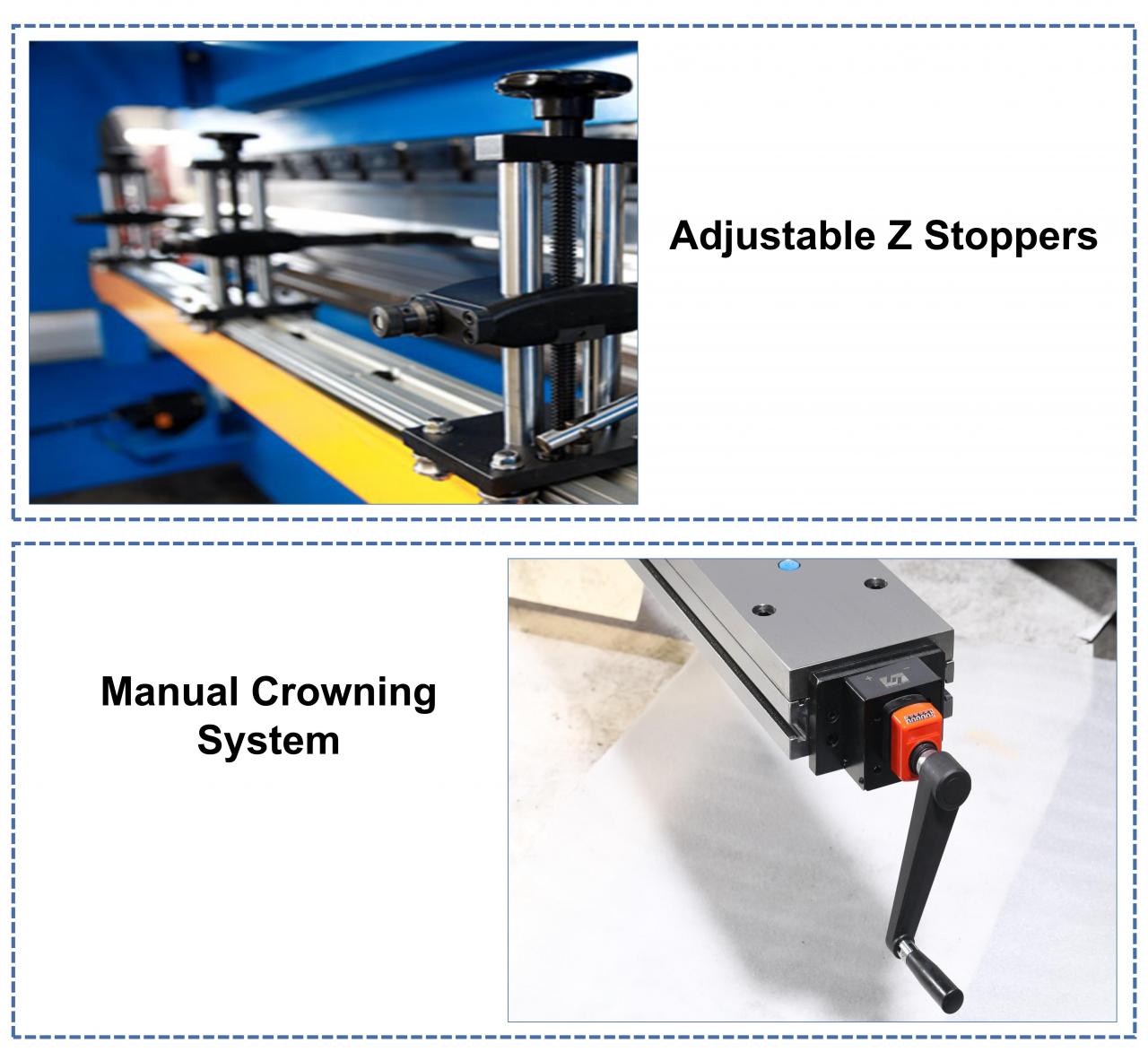

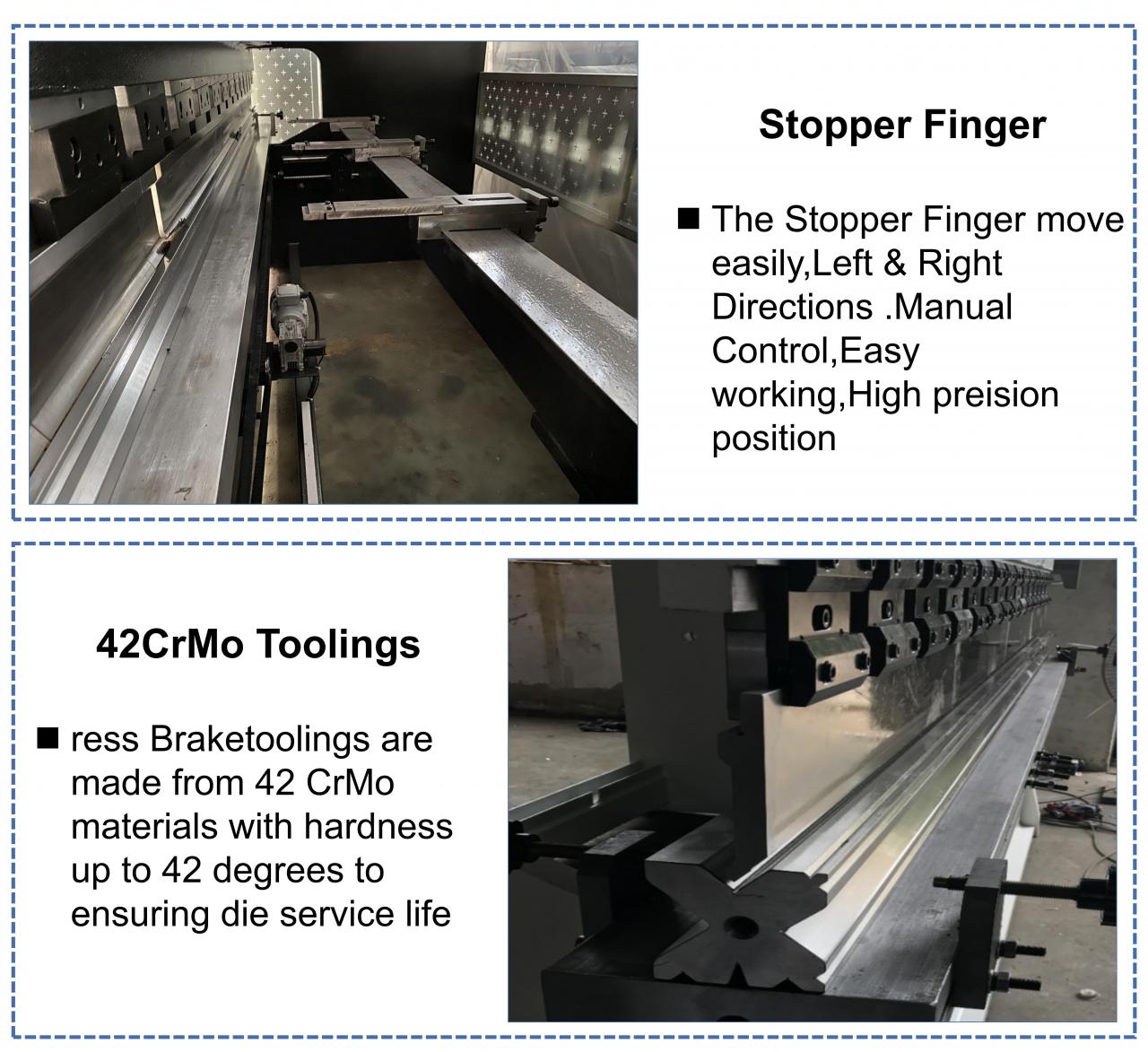

5. Reguliuojami stabdymo pirštai.

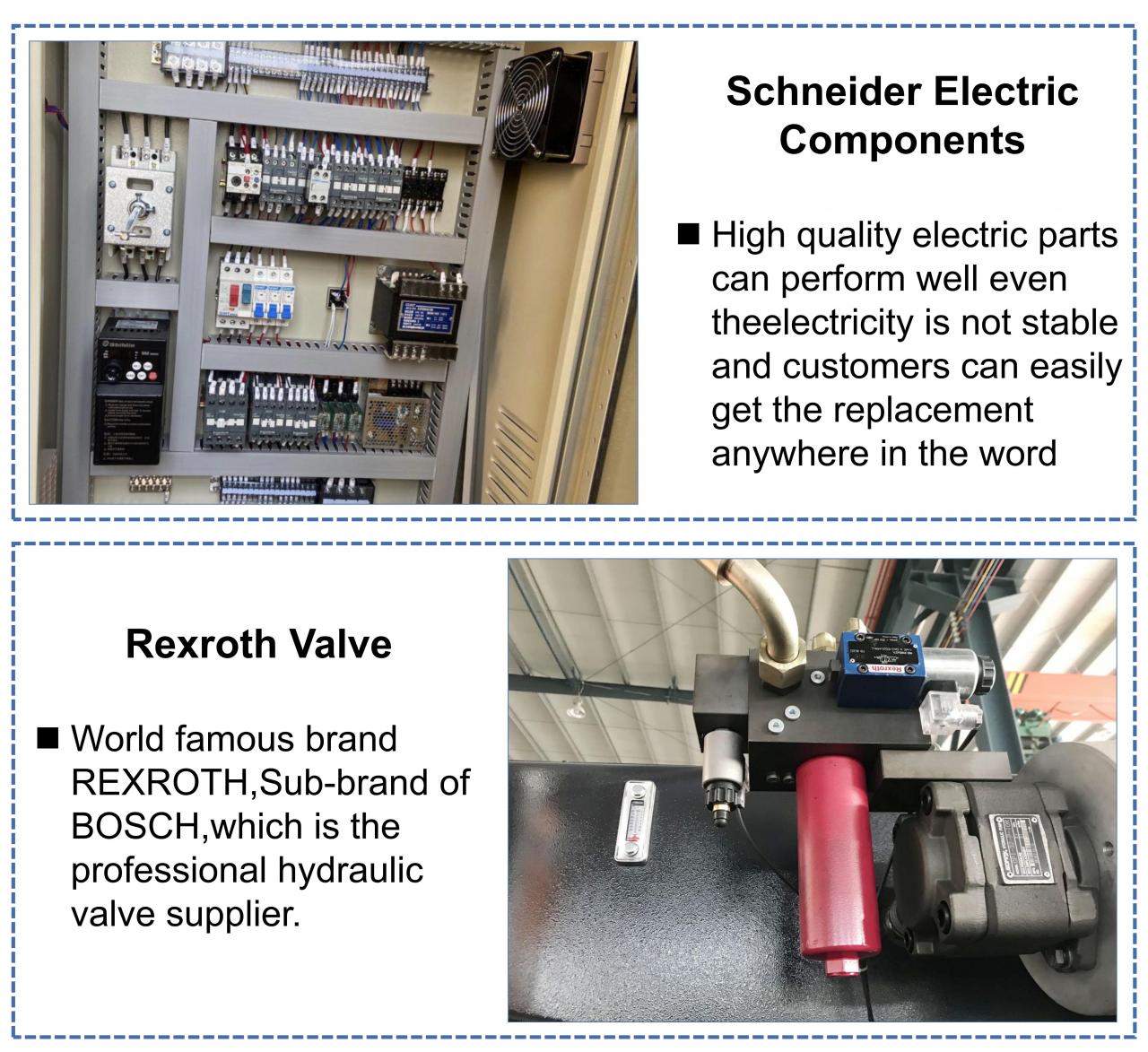

6. Standartinė elektros įranga iš Schneider, Prancūzija.

7. Standartinės alyvos vamzdžių jungtys iš EMB Germany.

8. Standartiniai Bosch Rexroth Vokietijos vožtuvai ir alyvos siurblys.

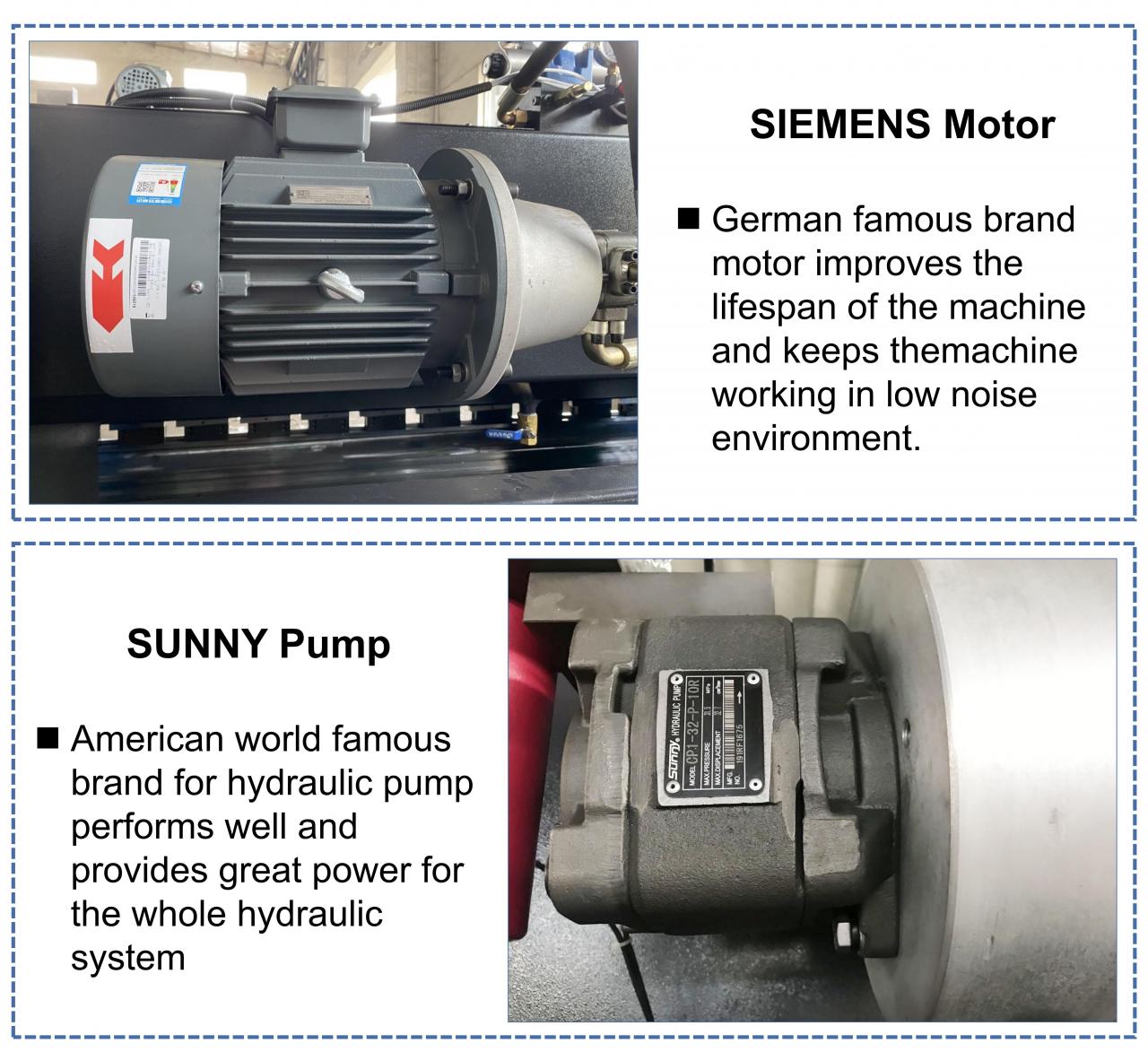

9. Standartinis pagrindinis moto iš Siemens Germany

10. Hidraulinė ir elektrinė apsauga nuo perkrovų

Chines ESTUN E21 NC sistema

Vienspalvis LCD dėžutės skydelis Integruotas faktorius laisvai programuojamas

Automatinis padėties nustatymo valdymas (kommen variklis ar išradėjas)

Suklio poslinkio pašalpaVidinė laiko relė

Atsargų skaitiklis ir vidinė laiko relė

B1 matavimo padėties ekranas su 0,01 mm

Gamybos technika

Prekė	Vienetas	Specifikacija
Mašinos modelis		100T-2500	100T-3200	100T-4000
Nominali jėga	KN	1000	1000	1000
Darbinio stalo ilgis	Mm	2500	3200	4000
Atstumas tarp stulpelių	Mm	1900	2600	3200
Gerklės gylis	Mm	320	320	320
Maks. slydimo potėpis	Mm	120	120	120
Maks. uždarymo aukštis	Mm	370	370	370
Kelionės laikas	Laikas/min	15	15	15
Pagrindinė variklio galia	Kw	7.5	7.5	7.5
Maks. hidraulinis slėgis	Mpa	25	25	25
Kontūro matmenys	mm	2500*1600*2400	3200*1600*2500	4000*1600*2500

Detalės

• Slankiklio eiga (mm): 110 mm
• Automatinis lygis: pusiau automatinis
• Gerklės gylis (mm): 200 mm
• Mašinos tipas: sinchronizuotas, sukimo strypas, NC presavimo stabdys
• Darbo stalo ilgis (mm): 2500
• Darbinio stalo plotis (mm): 2500 mm
• Matmenys: 2545x1510x2050
• Būklė: Nauja
• Medžiaga / metalas, apdorotas: nerūdijantis plienas, anglinis plienas, aliuminis
• Automatika: Automatinė
• Svoris (KG): 6500
• Variklio galia (kw): 5,5 kw
• Pagrindiniai pardavimo taškai: lengva valdyti
• Garantija: 5 metai
• Taikomos pramonės šakos: mašinų remonto dirbtuvės, gamyklos, statybos darbai
• Parodų salės vieta: Indonezija
• Rinkodaros tipas: paprastas produktas
• Mašinų bandymo ataskaita: pateikta
• Vaizdo įrašo išeinantis patikrinimas: pateikiama
• Pagrindinių komponentų garantija: 5 metai
• Pagrindiniai komponentai: variklis, siurblys
• Elektriniai komponentai: Schneider France
• Servo variklis/ Servo pavara: YASKAWA
• Įtampa: 220V/380V/415V/440V/pritaikyta
• Variklis: Siemens Vokietija
• Rutulinis varžtas: HIWIN TBI
• Nominalus slėgis (kN): 1600 kN
• Maksimalus atvirumas: 370 mm
• Stulpų atstumas: 1970 mm
• Spalva: pritaikyta
