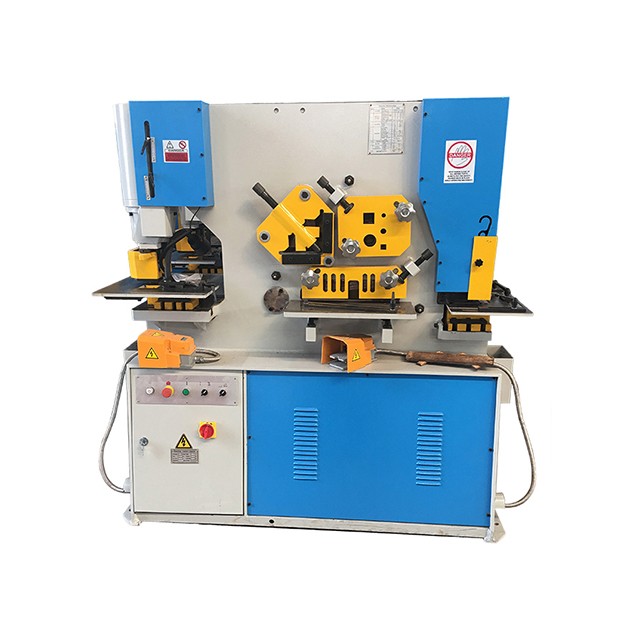

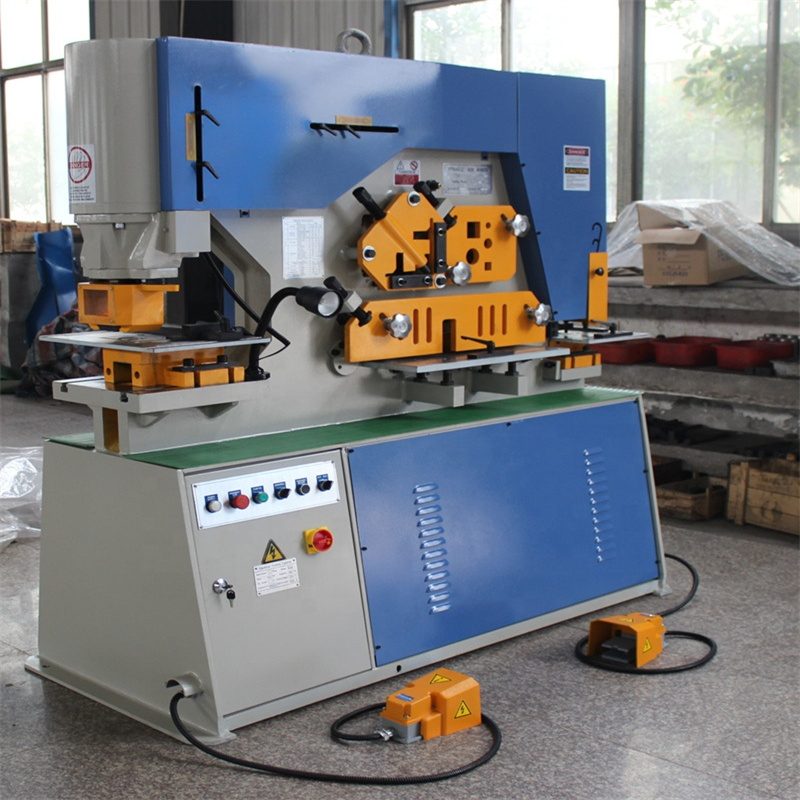

110 tonų metalo lakštų presavimo kampo pjovimo hidraulinė geležies apdirbimo mašina

Taikymas

Jie naudoja hidraulinę vairavimo sistemą ir yra naujausi geležies darbuotojai mūsų šalyje, ant mašinos galima pjauti, perforuoti ir įpjauti įvairias metalines plokštes, kvadratinius strypus, apvalią juostą, kampą, kanalą ir siją. Jame taip pat yra stabdymo įtaisas pjovimui.

1) 2 atskiri hidrauliniai stūmokliai ir pedalas, kad 2 operatoriai galėtų dirbti vienu metu

2) Didesnis našumas su reguliuojamu stūmoklio eigos atstumu

3) Centrinė tepimo sistema

4) Elektrinis galinis matuoklis

5) Darbinis žibintas

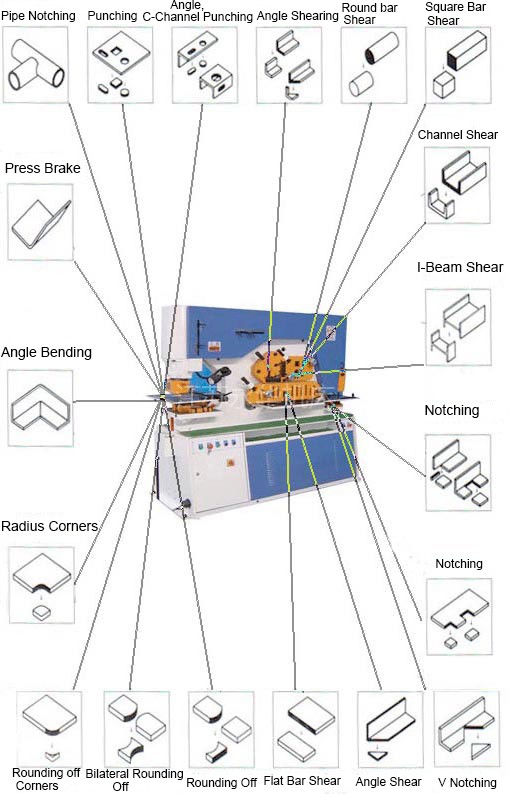

6) Penkios atskiros darbo vietos mašinoje:
a) Ø26 mm perforatorius ir štampas bei standartiniai perforavimo įrankiai
b) Plieninių apvalių ir kvadratinių strypų pjovimo ašmenų rinkinys
c) Kampinio pjovimo ašmenų rinkinys
d) Lakštinio metalo pjovimo žirklės
e) U formos įpjovos ašmenų rinkinys

Specifikacijos hidrauliniam geležies darbuotojui

Specifikacija	Modelis	Q35Y-12	Q35Y-15	Q35Y-16	Q35Y-20
Proceso pajėgumas		40T	55T	60T	90T
Perforavimas	Skersmuo (perforatorius) * Storis (mm)	22*12	24*15	25*16	30*20
	Ramybės eiga (mm)	60	60	80	80
	Smūgio skaičius (kartai/min.)	8	8	8	8
Pjaustymas	Maksimalus plokštės storis (mm)	12*250	15*300	16*250	20*330
	Maks. plokštės plotis (mm)	/	/	8*400	10*480
Kampo kirpimas	900 kirpimas (mm)	100*10	120*12	125*12	140*12
	450 kirpimas (mm)	70*6	60*6	50*5	50*5
Įpjova	Storis (mm)	12	15	16	20
	Plotis (mm)	22	24	25	30
	Gylis (mm)	200	200	300	350

Specifikacija	Modelis	Q35Y-25	Q35Y-30	Q35Y-40
Proceso pajėgumas		110T	140T	200T
Perforavimas	Skersmuo (perforatorius) * Storis (mm)	35*25	38*26	41*35
	Ramybės eiga (mm)	80	80	100
	Smūgio skaičius (kartai/min.)	6	6	8~25
Pjaustymas	Maksimalus plokštės storis (mm)	25*330	30*355	35*400
	Maks. plokštės plotis (mm)	16*600	20*600	25*700
Kampo kirpimas	900 kirpimas (mm)	160*14	180*16	200*18
	450 kirpimas (mm)	60*6	60*6	80*10
Įpjova	Storis (mm)	25	26	35
	Plotis (mm)	35	38	41
	Gylis (mm)	400	600	600

Išsamūs vaizdai

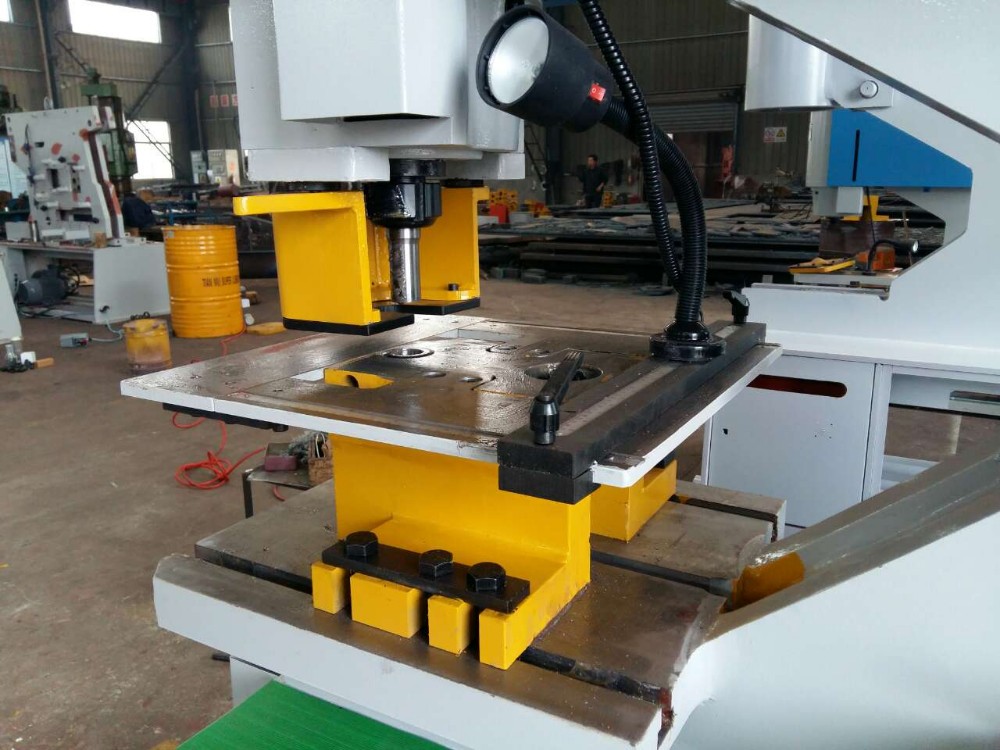

Perforavimo stotis

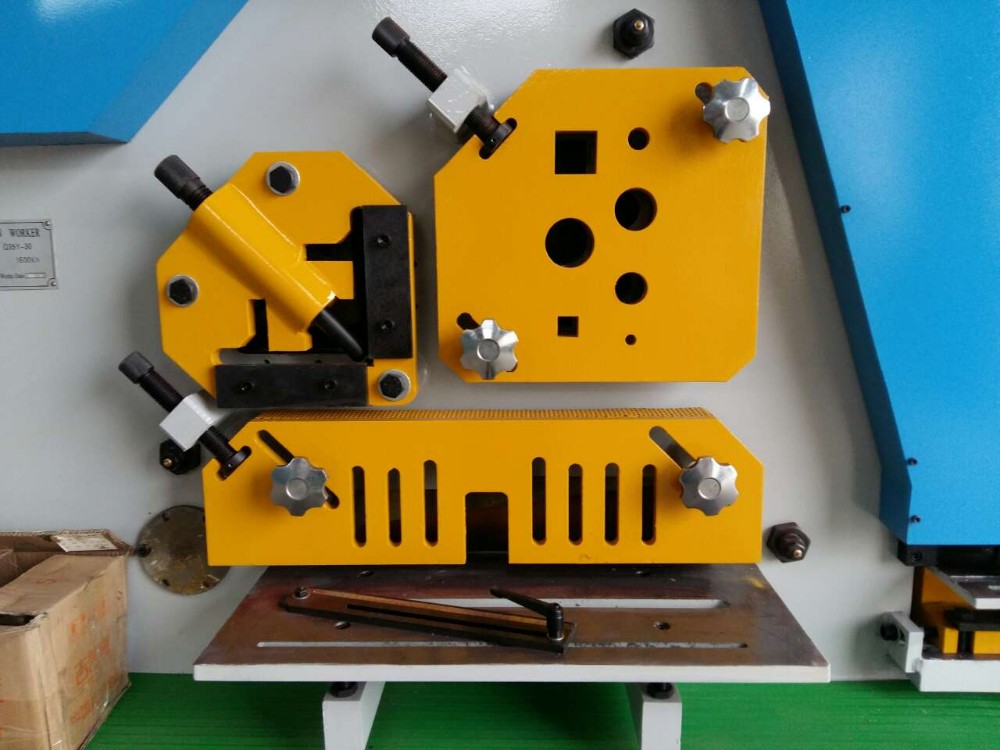

Kietųjų medžiagų, plokščių strypų ir kampų kirpimo stotys.

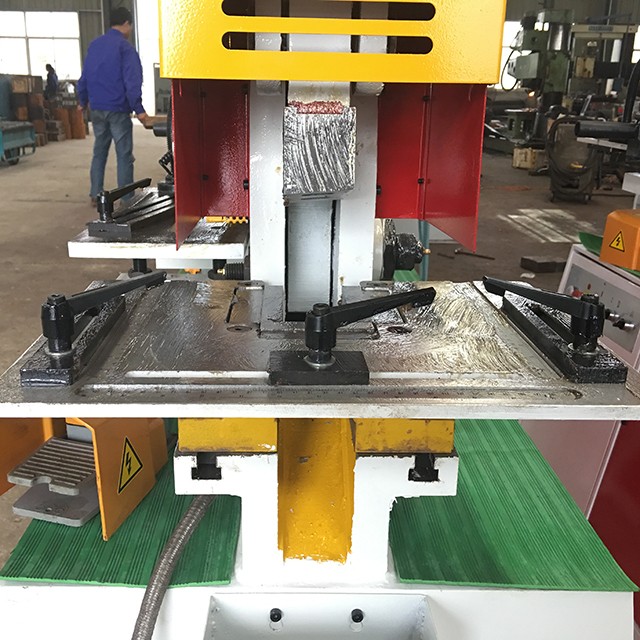

Stačiakampio įpjovimo stotis

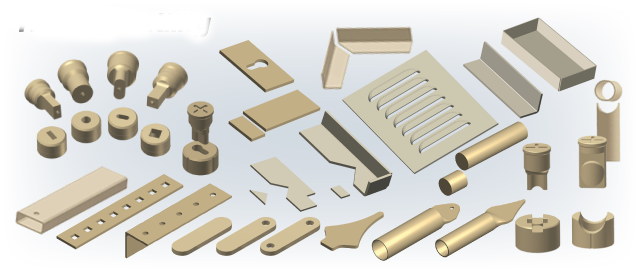

Formos įrankiai ir pavyzdžiai.

Detalės

• CNC ar ne: normalu
• Būklė: Nauja
• Nominali jėga (kN): 1100
• Maitinimo šaltinis: hidraulinis
• Įtampa: 380v
• Matmenys (L*P*A): 2350*960*2090
• Variklio galia (kW): 15
• Svoris (T): 4500
• Pagrindiniai pardavimo taškai: daugiafunkcinis
• Garantija: 12 mėnesių
• Parodų salės vieta: nėra
• Taikomos pramonės šakos: statybinių medžiagų parduotuvės, mašinų remonto dirbtuvės, statybos darbai , gamyklos, energetika ir kasyba
• Mašinos tipas: hidraulinis presas
• Pramušimo slėgis (KN): 1100 geležies apdirbimo
• Maksimalus kirpimo storis (mm): 25 Geležies apdirbimas
• Vieno eigos kirpimo dydis (mm): 25*330
• Gerklės gylio standartas (mm): 400
• Pramušimo storis (mm): 25
• Maksimalus perforavimo skersmuo (mm): 25
• Pogarantinis aptarnavimas: vaizdo techninis palaikymas, techninės priežiūros ir remonto paslaugos vietoje, atsarginės dalys, palaikymas internetu
• Vietos paslaugų vieta: JAE
• Sertifikatas: ce
