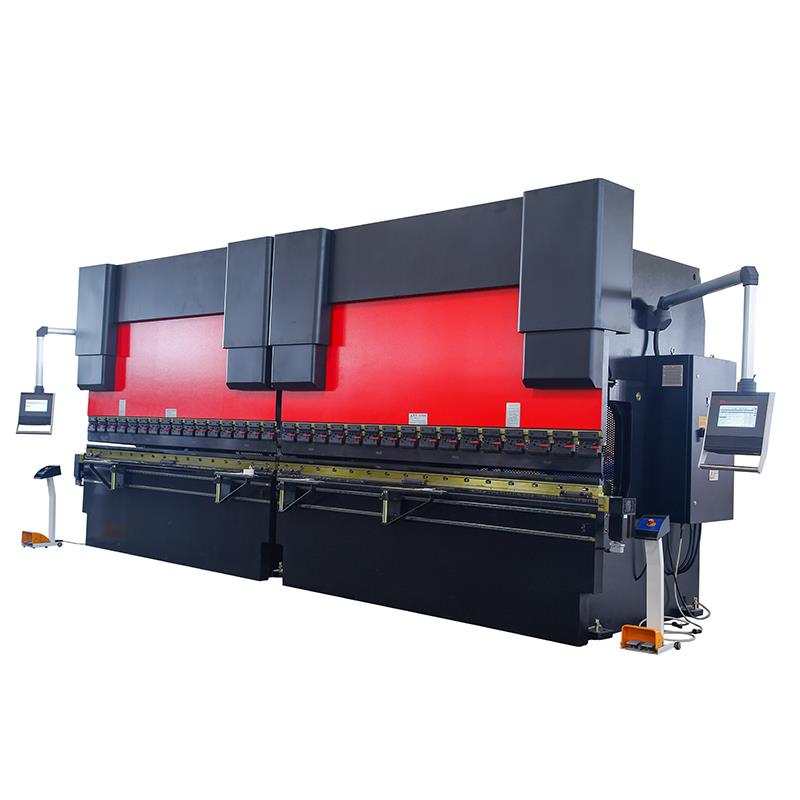

15 t 40 t 80 t 100 t hidraulinio preso stabdžių CNC lenkimo mašina

Paspauskite stabdžių / lenkimo mašiną

hidraulinio preso stabdžių cnc lenkimo staklės su tiksliu atgaliniu matuokliu, servo varikliu, saugos apsauga, greitu spaustuku, rutuliniu varžtu ir linijiniu kreiptuvu. Visos iš Vokietijos, JAV, Olandijos, Italijos Prekės ženklo dalys. Lenkimo storis ir ilgis gali būti gaminami pagal užsakymą.

Iškirpta grafika

Stabdžių spaudimo jėgos diagrama

WC67Y/K paspauskite stabdį

WC67Y/K paspauskite stabdį

●Servo variklio valdymas

●Išsaugokite iki 100 programų

●Iki 25 lenkimų vienai programai

●Įrankių biblioteka ir įrankių programa

●Automatinė Lenkimo kampo programa

● Didesnis stūmoklio ir atbulinės eigos greitis

●Didesnis lenkimo ir padėties nustatymo tikslumas

WC 67Y/K Savybės

Visa suvirintos mašinos konstrukcija pasiekia didelį standumą; mašina sukurta naudojant ANSYS programinę įrangą, kuri gali užtikrinti stabdžių spaudimo patikimumą ir tikslumą.

Varikliai, skirti atgaliniam matuokliui, yra valdomi keitikliu, kuris gali pasiekti aukštą atbulinės eigos ir cilindro padėties nustatymo tikslumą keičiant variklio dažnį ir įtampą.

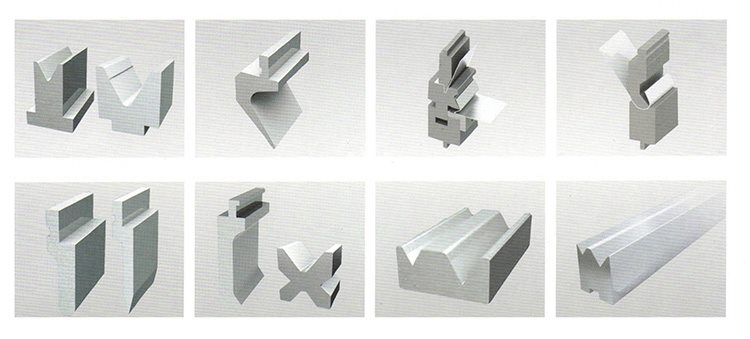

Įvairūs perforatoriai ir štampai yra neprivalomi, atsižvelgiant į kliento reikalavimus, pvz., Multi-V štampai, spindulio štampai, štampai ant kaklo ir kt. Vienas standartinių perforatorių ir štampų rinkinys bus įtrauktas nemokamai.

X ašis (Backgahge) ir Y ašis (Ram eiga arba cilindro eiga) gali būti programuojama E21 sistemos valdikliu, kuris gali saugoti iki 40 programų grupių. Šoninė ir galinė metalinė apsauginė apsauga atitinka Europos saugos standartą.

Hidraulinę perkrovą galima apsaugoti perpildymo vožtuvu, sistemos slėgį galima lengvai reguliuoti slėgio jungikliu.

Kojinis jungiklis su avariniu mygtuku gali nedelsiant sustabdyti mašiną įvykus nelaimei.

Tipas	Nominalus slėgis	Darbinio stalo ilgis	Stulpelių tarpai	Gerklės gylis	Slide Stroke	Max Open	Variklio galia	Matmenys
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600 × 1500 × 2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600 × 1600 × 2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300 × 1600 × 2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300 × 1700 × 2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100 × 1700 × 2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300 × 1800 × 2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250 × 1920 × 2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100 × 1920 × 2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300 × 1600 × 2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300 × 2100 × 2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100 × 2100 × 2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100 × 2100 × 3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100 × 2200 × 3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100 × 2200 × 3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100 × 2200 × 3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100 × 2700 × 3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100 × 2965 × 4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

WE67K serijos elektrohidraulinė servopreso stabdžių CNC lenkimo mašina

WE67K serijos elektrohidraulinis servopreso stabdžių CNC lenkimo aparatas turi integruotą suvirinimo ir integruotą apdorojimo struktūrą.

Pagrindiniai korpuso komponentai analizuojami ANSYS baigtinių elementų analizės programine įranga, kuri užtikrina patikimumą ir
bendras staklių tikslumas.

Pagrindinis alyvos cilindras abiejose pusėse prasiskverbia per tradicinio mechaninio pertvaros tipo lenkimo eigos valdymo režimą.
mašina ir naudoja uždarojo ciklo valdymo režimą, kurį sudaro iš Vokietijos importuotas elektrohidraulinis servo vožtuvas ir iš Vokietijos importuota grotelių liniuotė.

WE67YK savybės

● Išplėstinė konfigūracija, didelio tikslumo ir didelio efektyvumo CNC hidraulinis stabdžių presas

●Holistinio suvirinimo struktūra

● Elektrohidraulinė servo sistema, uždara kilpa valdo slankiklio sinchronizavimą

●Dvigubas karūnavimo mechanizmas

●Standartinė konfigūracija su 3 1 ašimis:
Y1 (aukštyn žemyn nuo kairiojo cilindro)
Y2 (dešiniojo cilindro aukštyn-žemyn)
X (nugaros pirmyn-atgal)
V (hidraulinis vainikavimas)

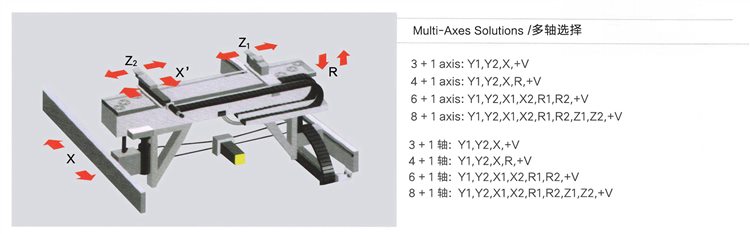

●Pasirenkama bagažinės sistema:
4 ašių galinis matuoklis (X. R, Z1. Z2)
5 ašių galinis matuoklis (XR Z1. Z2, X')
6 ašių galinis matuoklis (X1. X2. R1. R2, Z1. Z2)

Tipas	Nominalus slėgis	Darbinio stalo ilgis	Stulpelių tarpai	Gerklės gylis	Slide Stroke	Max Open	Variklio galia	Matmenys
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600 × 1500 × 2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600 × 1600 × 2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300 × 1600 × 2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300 × 1700 × 2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100 × 1700 × 2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300 × 1800 × 2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250 × 1920 × 2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100 × 1920 × 2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300 × 1600 × 2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300 × 2100 × 2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100 × 2100 × 2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100 × 2100 × 3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100 × 2200 × 3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100 × 2200 × 3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100 × 2200 × 3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100 × 2700 × 3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100 × 2965 × 4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

Du kartus paspauskite stabdį

Dviejų mašinų jungties sinchroninei įrangai konfigūruoti buvo pasirinkti du (WC67Y/WE67K) pagrindiniai kompiuteriai.

Dviejų mašinų kombinuota lenkimo mašina gali apdoroti itin ilgą ruošinį, ypač tinkantį miesto statybai, greitkelių apšvietimo stulpams, elektros stulpams ir pan.

Dviejų tipų staklės taip pat gali būti naudojamos atskirai, siekiant pagerinti gamybos efektyvumą, ir turi įlinkį
kompensavimo mechanizmas.

Sinchroninis mechanizmas priima mechaninį skysčio servo ir mechaninį bloką. ●Šią mašiną sujungė du 400 tonų preso stabdžių komplektai.

Tandeminis valdymas užtikrina sinchroninį darbą. Viena mašina buvo sujungta su darbo stalu, dešine ir kairiąja sienine lenta.

Dėl transportavimo mes priimame surinktą struktūrą. Stovas yra tvirtas, dešinėje ir kairėje sieninėje plokštėje buvo sumontuoti du cilindrai, hidraulinė sistema buvo veikiama elektros sistemos, pavaros cilindras dirbo žemyn. Ant cilindro yra viršutiniai štampai, palietus viršutinius ir apatinius štampai, sistema padidins slėgį ir formuoja ruošinius.

Naudojant skirtingus štampus ir skirtingais lenkimo tipais, jis gali gauti skirtingų ruošinių formų. Kokybė yra stabili ir
patikimas.

Tipas	Nominalus slėgis	Darbinio stalo ilgis	Stulpelių tarpai	Gerklės gylis	Slide Stroke	Max Open
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

DUK

1. Ar jūsų įmonė priima individualų pasiūlymą, turime specialų poreikį.

RAYMAX yra įmonė, kuri daugiausia dėmesio skiria modulinių CNC mašinų tyrimams ir gamybai. Turime labai didelę patirtį ir stiprius staklių tyrimų ir plėtros pajėgumus. Esame labai pasirengę pasiūlyti jums pritaikytą labai efektyvią įrangą, jei tik turite tam tikrų poreikių.

2. Kokį sertifikatą gauna jūsų įmonės mašina?

Mes išlaikėme ISO9001 kokybės sistemos patvirtinimą ir CE sertifikatą.

3. Ar turite pasirenkamos konfigūracijos kainoraštį?

Turime įvairių konfigūracijų ir tiek daug skirtingų specifikacijų, todėl negalime pasiūlyti kainoraščio. Susisiekite su mūsų pardavimo inžinieriumi, jei jus domina tam tikra konfigūracija.

4. Ar jūsų įmonė priima CIF kainą?

Į CIF kainą įeina CNC mašinos pristatymo išlaidos, kurios turi būti nurodytos pagal skirtingą paskirties uostą ir skirtingus skirtingais mėnesiais. Susisiekite su mumis, kai turite tokių poreikių. Į CIF kainą taip pat įeina jūrinė priemoka, kuri yra 2‰ iš 1,1* bendros sumos.

5. Kiek tai kainuos, jei jūsų inžinierius atvyks į mūsų šalį taisyti mašinos ir apmokyti?

Į kainą daugiausia įeina skrydžio bilietai į abi puses, maitinimas ir apgyvendinimas, taip pat mokestis už bilietą. Personalo kaina yra
100 USD / diena / asmuo, paprastai tai yra dviejų žmonių darbas. Bet tai priklausys nuo didelės įrangos arba visos linijos įrengimo ir derinimo.

6. Kokia garantija?

Garantija yra 12 mėnesių, kuri prasideda nuo tos dienos, kai mašina atvyko į importuotojo uostą.

7. Kokie jūsų transportavimo būdai?

Daugumoje šalių mašiną gabensime jūra, o vidaus šalyse galime naudoti geležinkelių ar greitkelių transportą. Eksportuota CNC mašina yra supakuota į medinį dėklą, kurį galima pritvirtinti prie 40 HQ.

8. Jei mašinai nebegalioja garantija, kaip apmokestinti priedus?

Už pasibaigusį garantinį įrenginį, kuriam reikia pakeisti dalis, apmokestinsime pagal dalių pasiūlymą. Jei turite klausimų, susisiekite su mumis el.

9. Ką daryčiau dėl mašinos gedimo?

Jei mašinos gedimas ir naudotojai negali pašalinti, susisiekite su mumis el. Mūsų aptarnavimo skyrius atsakys per 24 valandas.

10. Kaip apibrėžti mašinos garantiją? Kada pradėjote skaičiuoti laiką?

Garantiją nustatome pagal gamyklinį numerį. Garantinis laikas skaičiuojamas nuo įrangos paleidimo ir priėmimo. Jei turite klausimų, susisiekite su mumis el.

11. Kiek laiko galioja staklių garantinis laikotarpis?

Mes įsipareigojame klientų mašinoms suteikti vienerių metų garantiją. Pirkdami vartotoją, užsiregistravusį kaip narį šioje svetainėje, su gamykliniu mašinos numeriu, galite mėgautis pratęsta 3 mėnesių garantija. Daugiau informacijos rasite narystės tarnyboje.

12. Ar MC turi techninės priežiūros vadovą ir naudojimo vadovą?

Kiekviena CNC mašina, išvežama iš gamyklos, bus kartu su susijusia serija arba modeliu anglų kalba, įskaitant techninės priežiūros vadovą ir naudojimo vadovą. Pridedamame dokumente taip pat gali būti cnc valdiklio instrukcijos, pirktų dalių instrukcijos (pvz., sukamasis stalas, alyvos aušintuvas)

Detalės

• Slankiklio eiga (mm): 320 mm
• Automatinis lygis: pusiau automatinis
• Gerklės gylis (mm): 450 mm
• Mašinos tipas: sukimo juosta, karoliukų formavimo mašina
• Darbo stalo ilgis (mm): 4000
• Darbinio stalo plotis (mm): 400 mm
• Matmenys: 6060*3100*3800mm
• Būklė: Nauja
• Medžiaga / metalas, apdorotas: nerūdijantis plienas
• Automatika: Automatinė
• Papildomos paslaugos: Supjaustoma pagal ilgį
• Metai: 2021 m
• Svoris (KG): 1850
• Variklio galia (kw): 37 kw
• Pagrindiniai pardavimo taškai: Automatinis
• Garantija: 1 metai
• Taikomos pramonės šakos: statybinių medžiagų parduotuvės, mašinų remonto dirbtuvės, gamyklos, ūkiai, mažmeninė prekyba, statybos darbai , reklamos įmonė
• Parodų salės vieta: Jungtinės Valstijos, Vokietija, Vietnamas, Brazilija, Peru, Meksika, Rusija, Tailandas, Marokas, Kenija, Čilė, Alžyras, Pietų Afrika
• Rinkodaros tipas: naujas produktas, 2020 m
• Mašinų bandymo ataskaita: pateikta
• Vaizdo įrašo išeinantis patikrinimas: pateikiama
• Pagrindinių komponentų garantija: 1 metai
• Pagrindiniai komponentai: variklis
• Teikiamas aptarnavimas po pardavimo: inžinieriai, galintys aptarnauti mašinas užsienyje, nemokamos atsarginės dalys, įrengimas vietoje, paleidimas ir mokymas, techninės priežiūros ir remonto paslaugos vietoje, vaizdo techninis palaikymas, pagalba internetu
• Žaliava: plieno strypas
• Galia: hidraulinis
• Naudojimas: Metalo lakštų lankstymas
• Įtampa: 220V/380V/400V
• Apdorojimo medžiaga: Plienas Aliuminis
• Naudojimas: kvadratinio plieno I-beam ir kt.
• Apdorota medžiaga: lengvas plieno lakštų lenkimas
• Medžiagos: Aliuminio plokščių lankstymas
• Sertifikatas: ISO 9001:2000
• Pogarantinis aptarnavimas: vaizdo techninis palaikymas, pagalba internetu, atsarginės dalys, techninė priežiūra ir remontas vietoje
