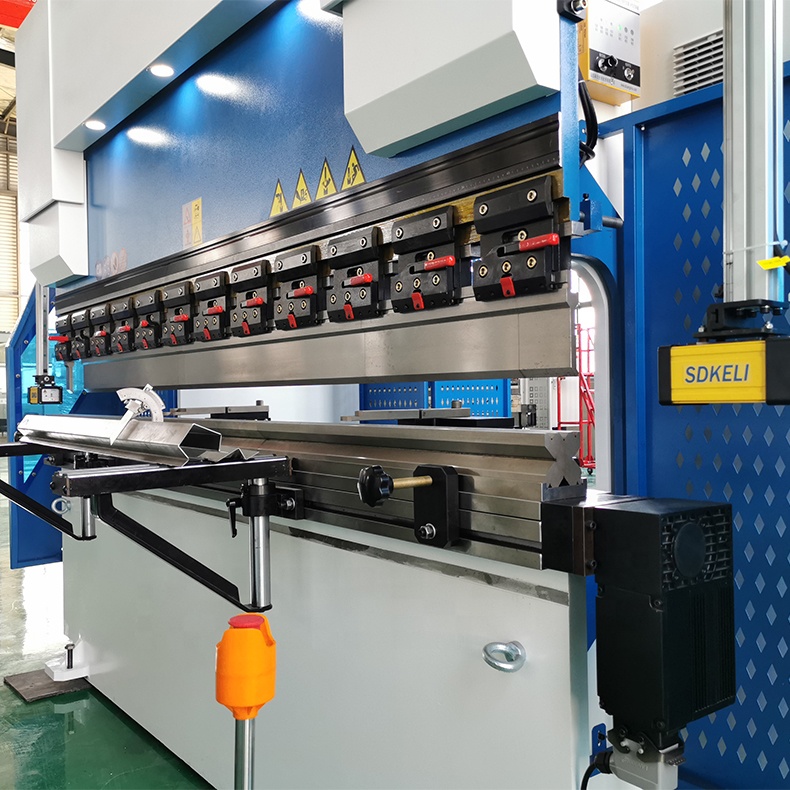

160t-4000 4 ašių CNC hidraulinis lenkimo staklės, paspauskite stabdį

Produktų aprašymas

„Press Brake“ yra nauja CNC lenkimo mašina, kurią RAYMAX pristatė 2020 m. ir tinka gamintojams, turintiems aukštus tikslumo ir sąnaudų reikalavimus. 4 ašių CNC lenkimo staklės yra populiariausias pagal tūrį mūsų modelis ir tikras darbinis arkliukas, pagamintas iš aukštos kokybės dalių ir pasižymintis rimtu patikimumu. Y1 ir Y2 sinchronizavimo technologija užtikrina didelį privažiavimo, lenkimo ir grįžimo greitį. Jo lenkimo ilgio galimybė ir slėgio diapazonas gali būti pritaikyti, kad atitiktų įvairius gamybos reikalavimus.

Stabilus ir patvarus mašinos korpuso veikimas

1, mašinos rėmo integruotas suvirinimas.

2, CNC trimačio apdirbimo centro suformuotas mašinos rėmas vienu procesu, kuris užtikrina kiekvieno montavimo paviršiaus lygiagretumą ir vertikalumą.

3, vidinis įtempių laminavimas grūdinant srove, kad būtų pašalintos rūdys ir antikorozinis apdorojimas.

4, Sraigtasparnis rūdims pašalinti ir antikorozinis apdorojimas.

Mokslinis dizainas

1, sinchroninis Y1 ir Y2 ašių judėjimas, valdomas nepriklausomu cilindru.

2, Galimybė pridėti konfigūracijos parinkčių ir atnaujinimų vėliau.

Draugiškas aplinkai

Mažas triukšmas laukiant ir greitai nusileidžiant (mažiau nei 25 decibelai), spaudžiant ir grįžtant, nes slėgis hidraulinėje sistemoje yra uždaros grandinės servo pagrindinio variklio valdymas. Naudojant servo variklį, energijos sąnaudos mažesnės nei įprasta mašina 60%.

Techniniai parametrai

Norėdami gauti daugiau mašinų modelių, susisiekite su mumis, mes jums atsakysime ASAP!
Modelis	Lenkų atstumas (mm)	Gerklės gylis (mm)	Slankiklio eiga (mm)	Maksimalus aukštis (mm)	Galia (kw)	Svoris (kilogramas)	Matmenys (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100 T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

Valdymo sistema

Amuda CNC lenkimo staklės gali būti komplektuojamos su įvairiomis valdymo sistemomis. Mūsų didelio efektyvumo atgalinio matuoklio sistema suteikia klientams įvairius automatizavimo sprendimus.

Mašinos ekranas

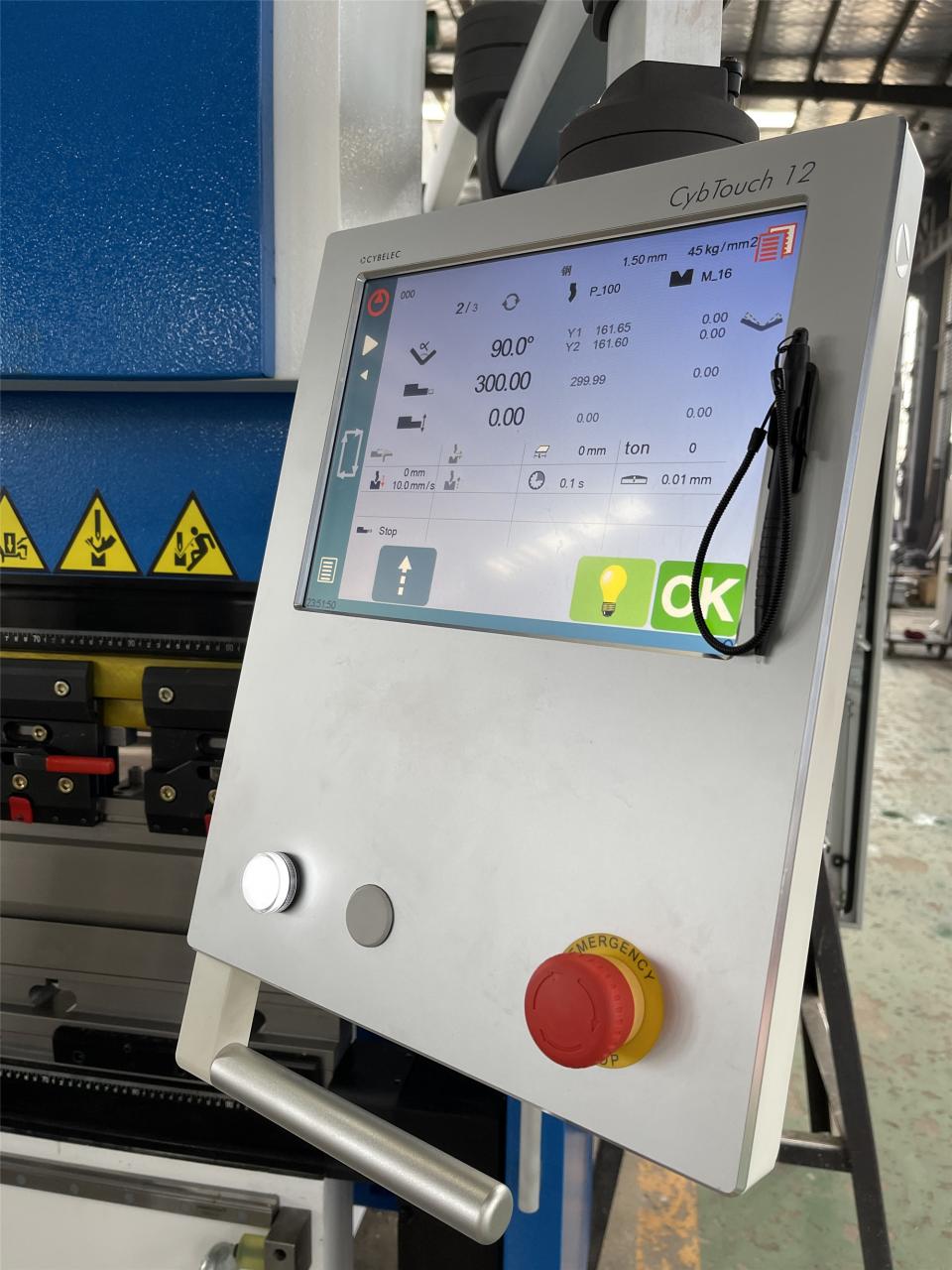

„Cybtouch-12“ valdiklių sistema

1. Valdo 4 ašis.

2. Automatinė lenkimų seka (pasirinktinai).

3. Lenkimo pašalpos skaičiavimas.

4. Slėgio – vainikavimo skaičiavimas.

5. Moduliniai įrankiai kiekvienai daliai ar posūkiui.

6. Kampo ir galinio matuoklio korekcija.

7. Tele-techninė priežiūra per belaidį ryšį su kompiuteriu arba nešiojamuoju kompiuteriu.

8. USB prievadas atminties kortelei duomenų perdavimui/atsarginiam kopijavimui.

Labai efektyvus darbo stalas

1, Galite naudoti visą lenkimo ilgį, nes nėra trukdžių kontūrų.

2, CNC pritaikyta forma

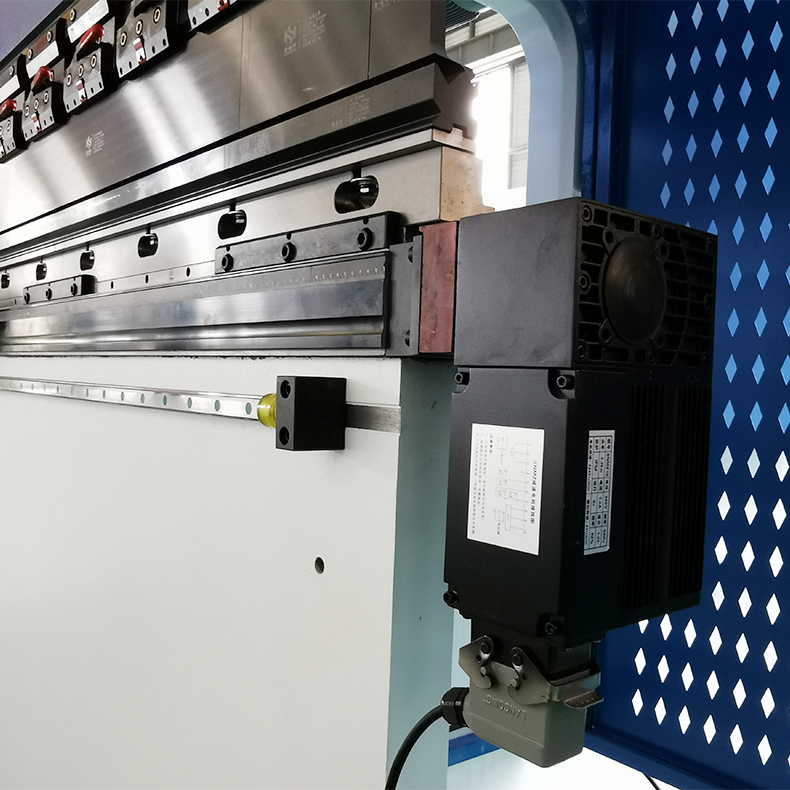

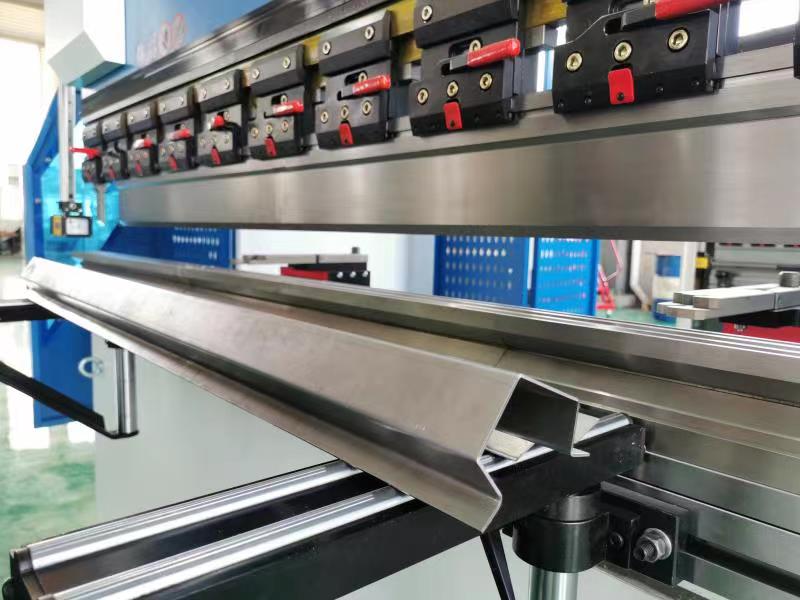

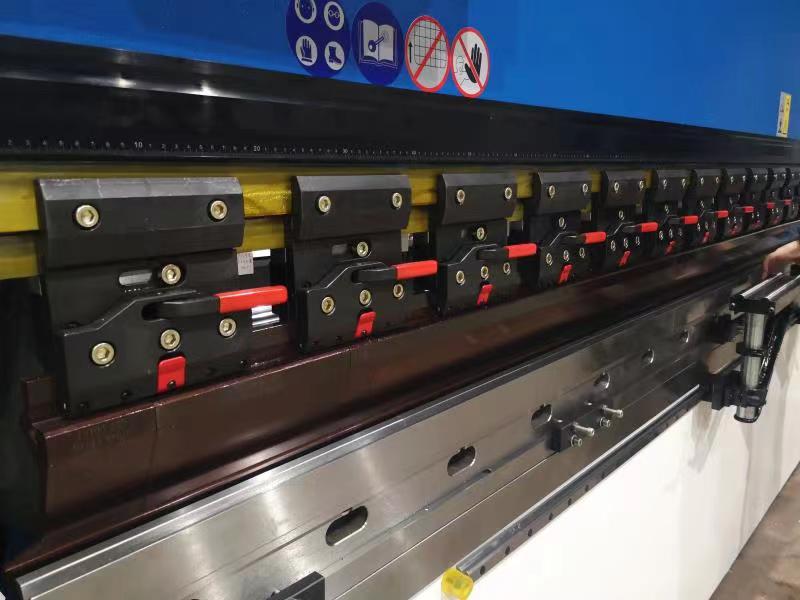

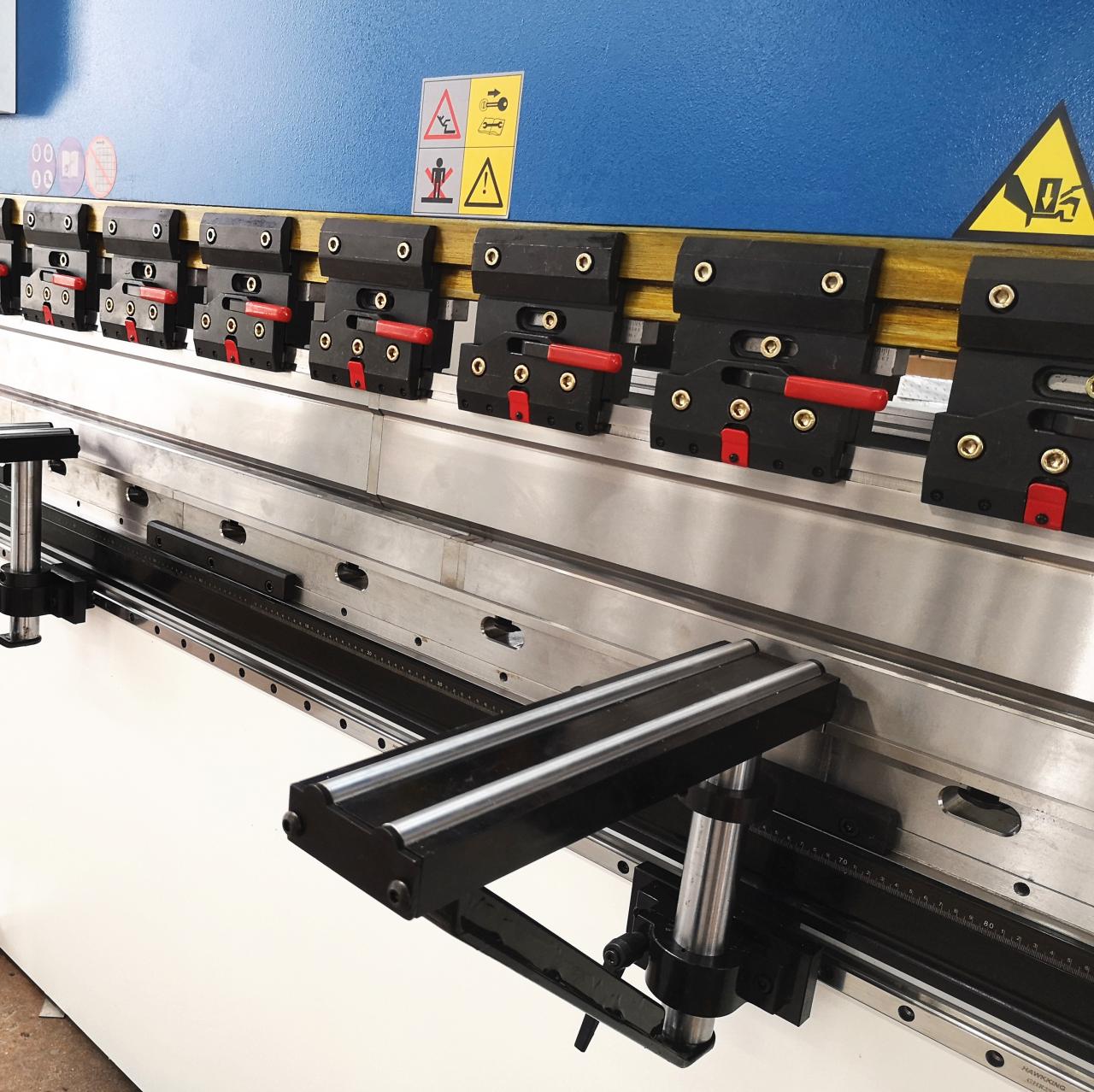

3, Greitas klipas: greitai keičiamas įrankis dėl vertikalios sąrankos, kad sutrumpėtų nustatymo laikas.

4, atraminės rankos: ergonomiški atraminiai laikikliai ir LED darbo zonos apšvietimas padeda maksimaliai palengvinti darbą.

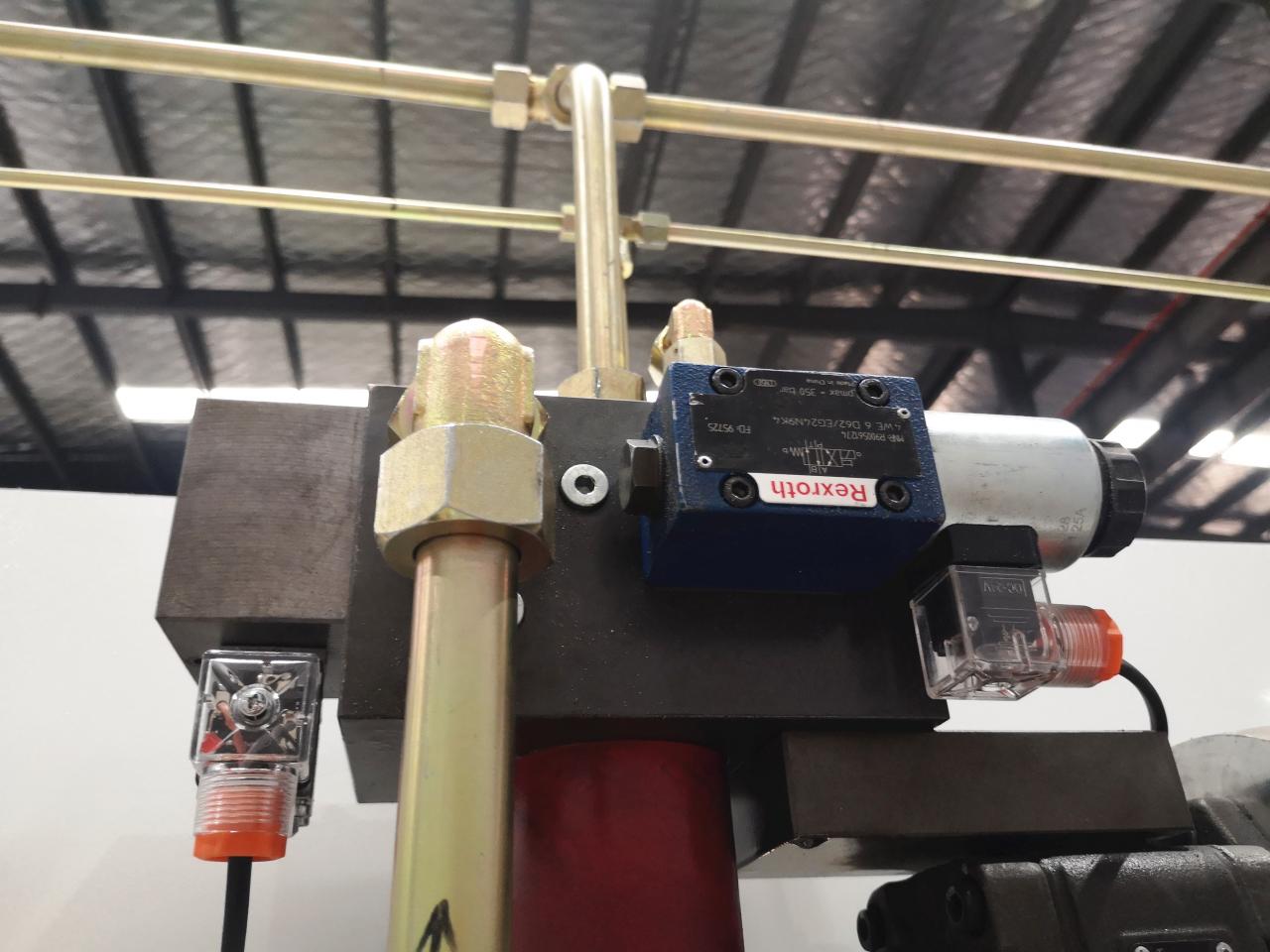

5. Hidraulinis vožtuvas (Rexroth iš Vokietijos)

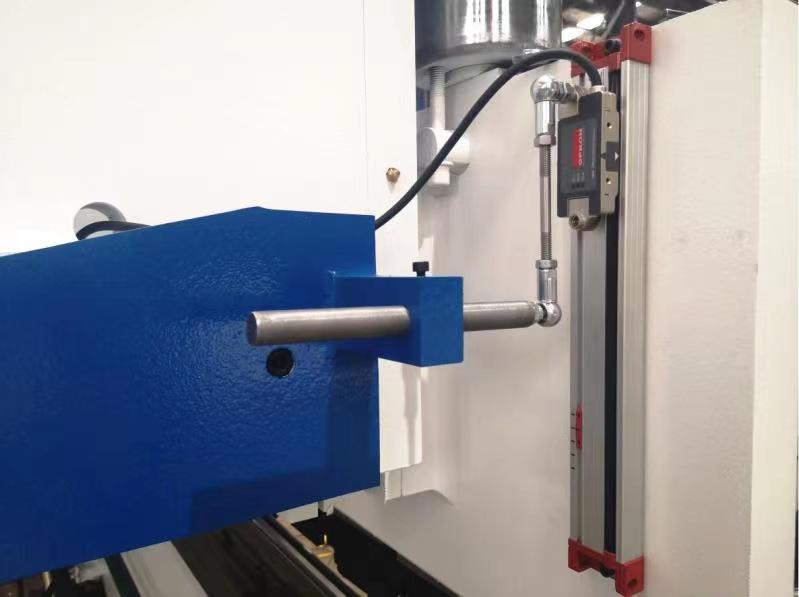

6, GIVI Grotelių liniuotė (iš Italijos): tiksli padėties nustatymo eiga

7, automatinė karūnavimo sistema: tikslesnis lenkimo kampas

8, saugus lazeriu. Labai efektyvus ir galingas nugaros matuoklis

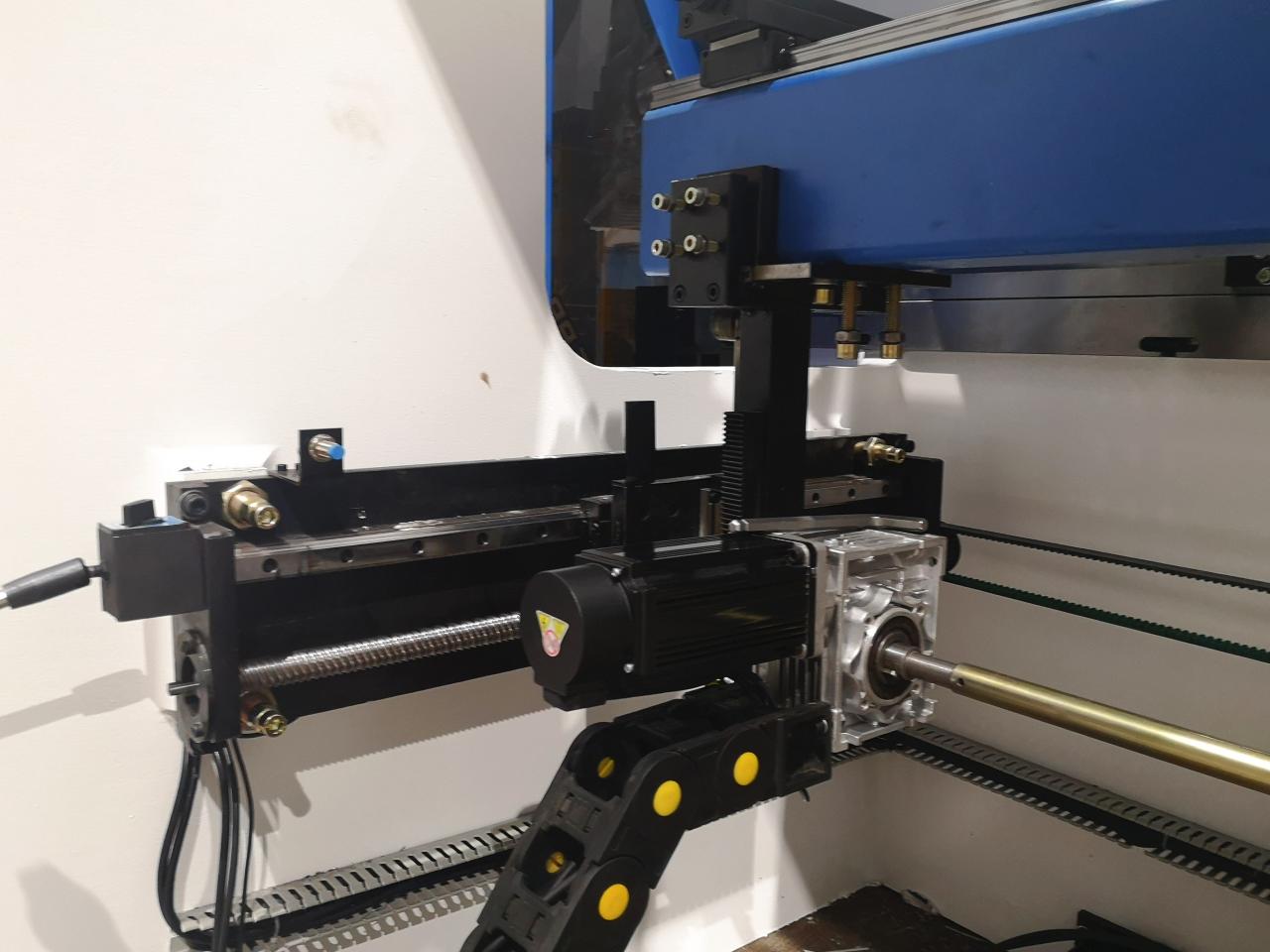

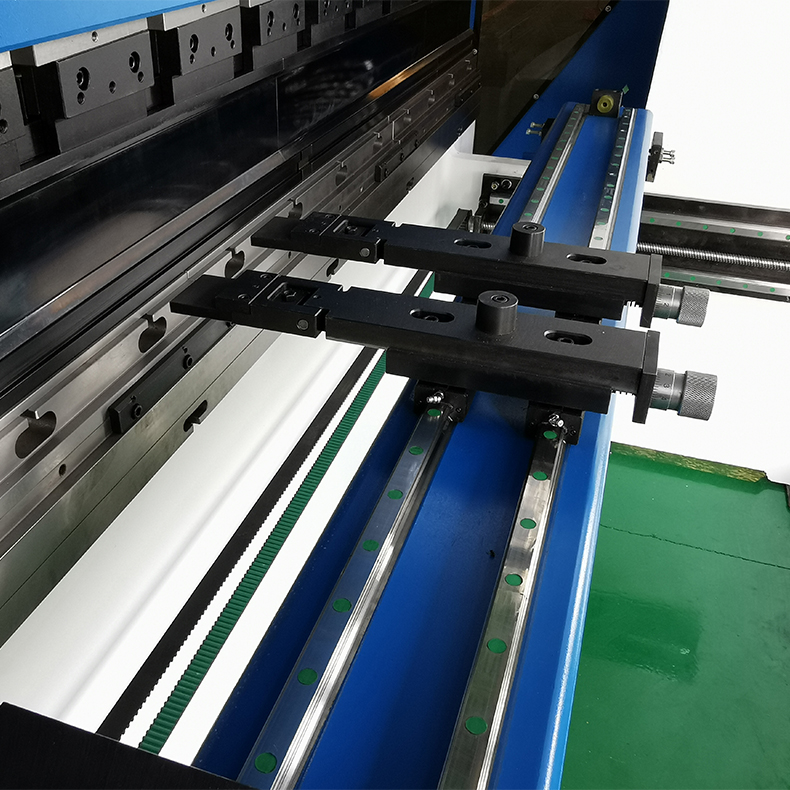

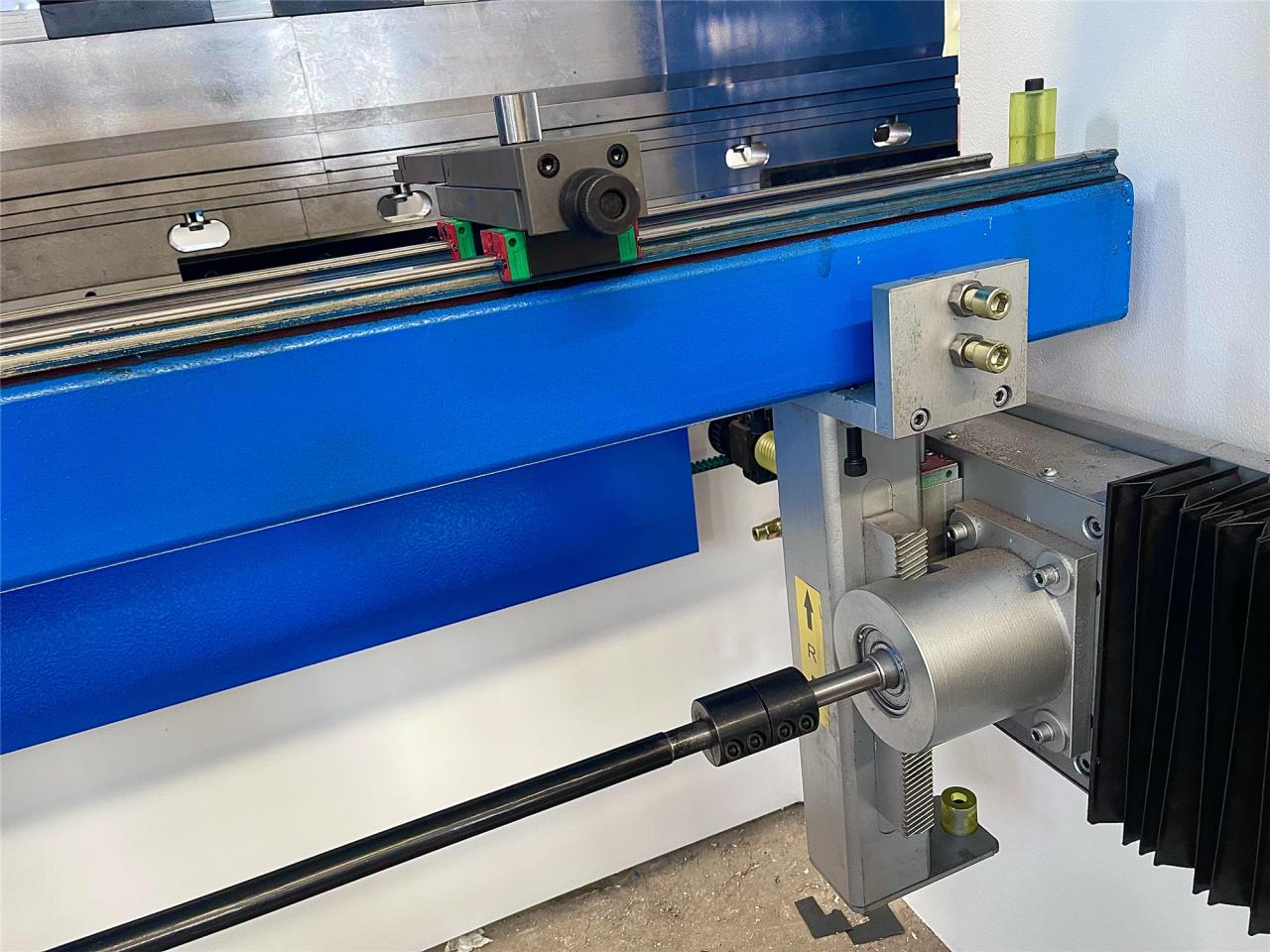

1, Servo variklio pavaros atgal matuoklis: servo pavaros atgal matuoklis sistema, siekiant padidinti speed.and energijos taupymą.

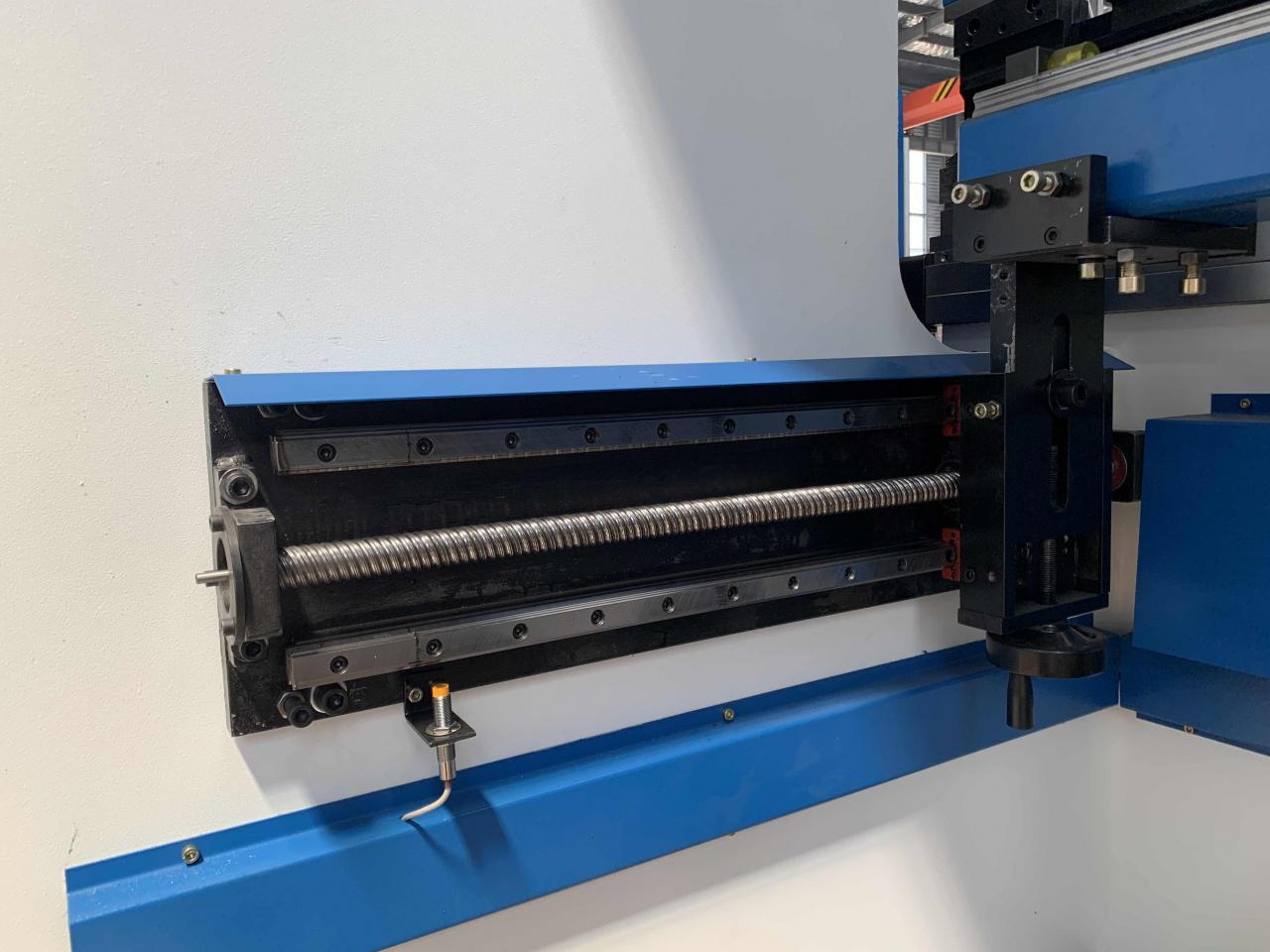

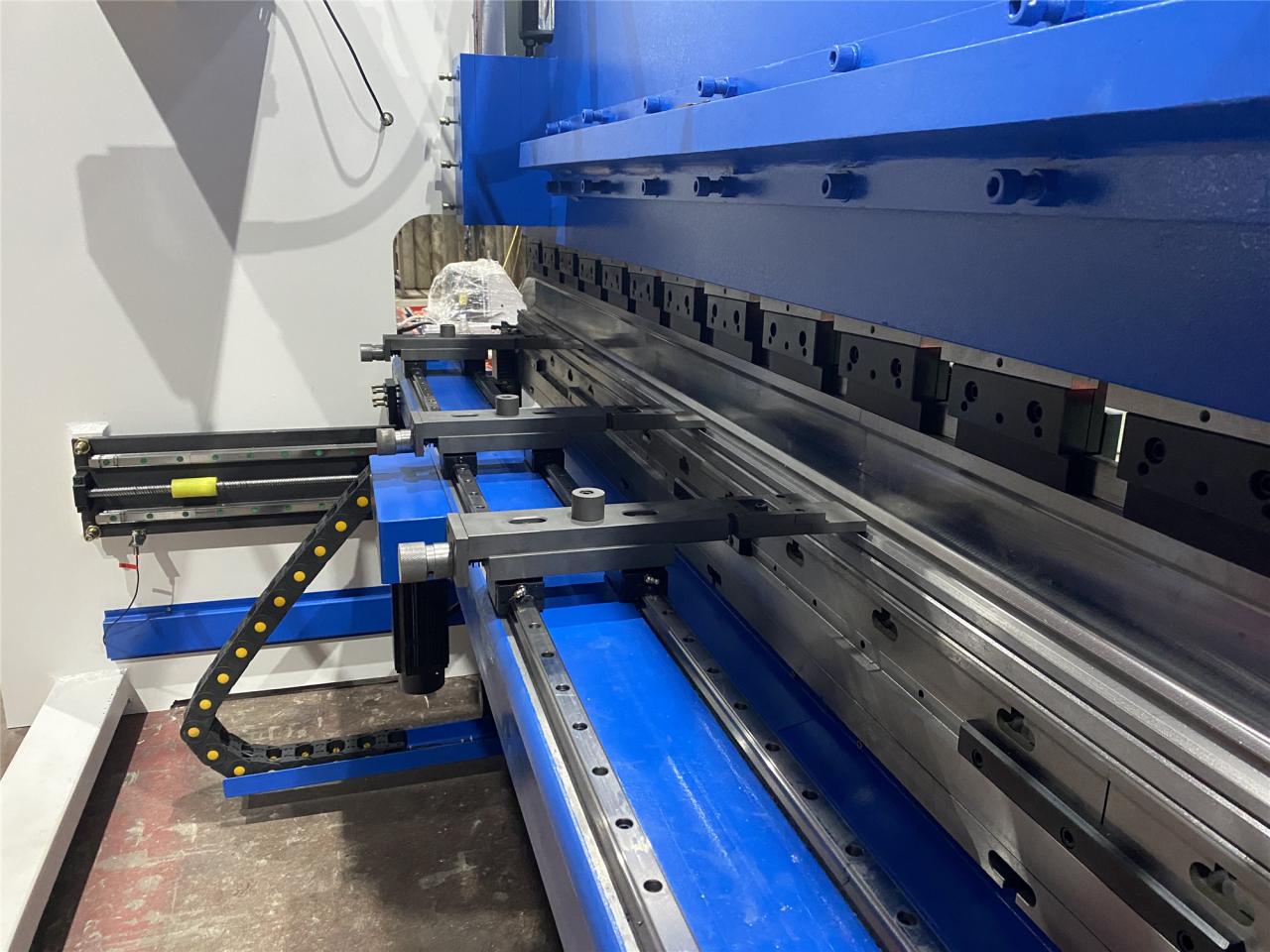

2, Rutulinis varžtas ir linijinis kreiptuvas Dinaminiai galiniai matuokliai ir didelio greičio ašis dėl rutulinio varžto ir linijinio kreiptuvo.

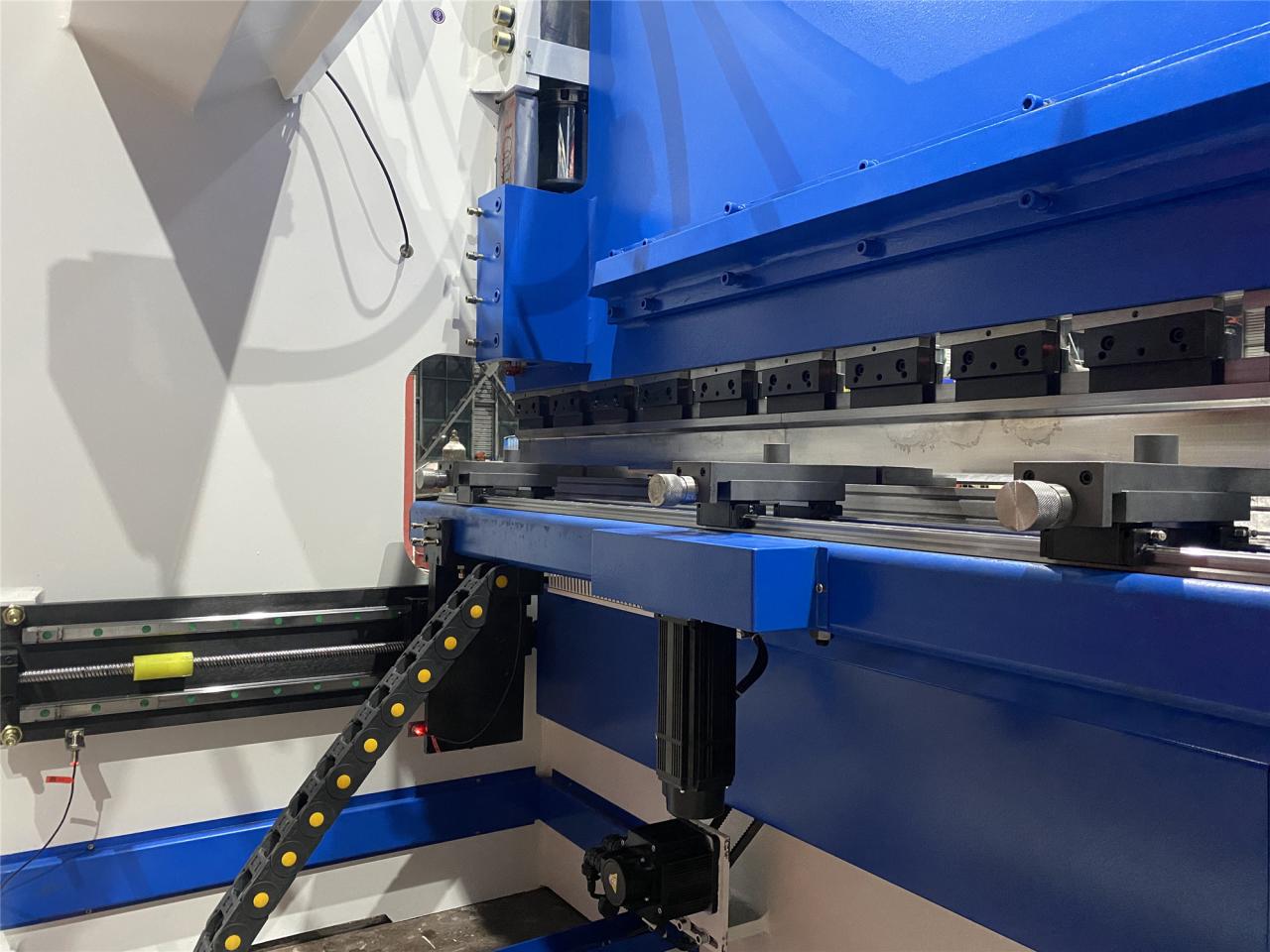

3, dvigubi linijiniai kreiptuvai ir integruota atraminė sija, kad pagerintų pirštų judėjimo tikslumą.



Pritaria tarptautiniam prekės ženklui

Pagrindinė konfigūracija

Pagrindinis variklis	Siemens, Vokietija
Elektra	Schneider, Prancūzija
Hidraulinis vožtuvas	Rexroth, Vokietija
Alyvos siurblys	Saulėta, JAV
Sandarinimo žiedas	EMB, Vokietija
Valdiklis	DELEM DA66T
Kojinis jungiklis	Sanjuanas Honkongas
Cilindras	Jining Taifeng, Šandongas
Rutulinis varžtas ir linijinis kreiptuvas	HIWIN, Taivanas
Servo vairuotojas	DELTA, Taivanas
Grotelių liniuotė	GIVI, Italija

Sauga ir patikimumas

Visi komponentai yra sertifikuoti pagal Europos standartus, daugiausia iš Vokietijos, JAV, Olandijos, Italijos ir Šveicarijos. Visos konstrukcijos dalys apskaičiuojamos baigtinių elementų metodu ir naudojamas tik aukštos kokybės plienas S275 ir S355 JR, būtent J2 (N).

Darbo stalo apsauga

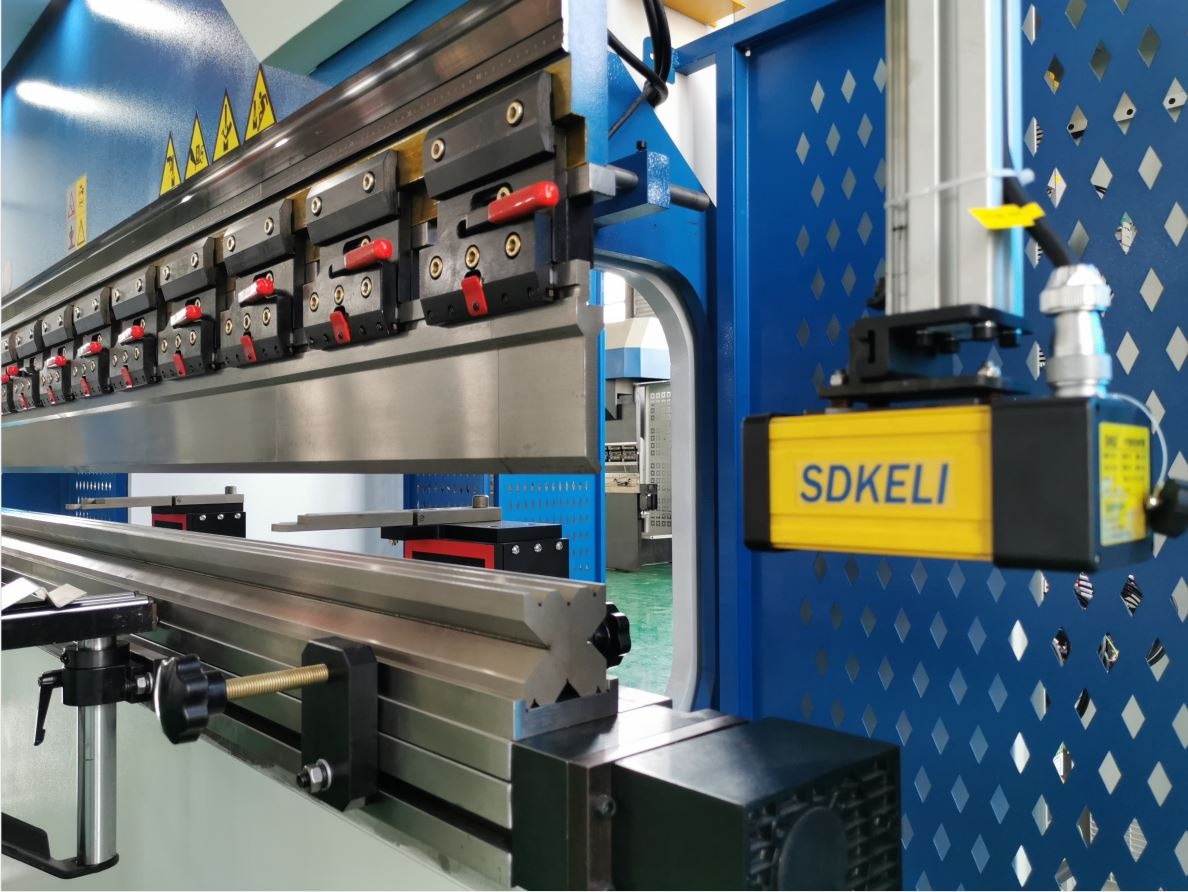

Apsauga nuo lazerio: peilis sustoja, kai lazeriu aptinka kliūtį.

Mechaninė nugara

Apsauga nuo šviesos užuolaidų arba taškinė apsauga arba apsauginė tvora, kad įspėtų žmones apie pavojingas darbo vietas.

Darbo stalo šonai

Apsauginė tvora, neleidžianti žmonėms neatsargiai įeiti.

Detalės

• Slankiklio eiga (mm): 160 mm
• Automatinis lygis: Visiškai automatinis
• Gerklės gylis (mm): 320 mm
• Mašinos tipas: sinchronizuotas
• Darbo stalo ilgis (mm): 4000
• Darbinio stalo plotis (mm): 140 mm
• Matmenys: 4000 x 1700 x 2800 mm
• Būklė: Nauja
• Kilmės vieta: Anhui, Kinija
• Medžiaga / apdirbtas metalas: žalvaris / varis, nerūdijantis plienas, LYDINIS, anglinis plienas, aliuminis
• Automatika: Automatinė
• Papildomos paslaugos: apdirbimas
• Metai: 2022 m
• Svoris (KG): 11000
• Variklio galia (kw): 11 kw
• Pagrindiniai pardavimo taškai: konkurencinga kaina
• Garantija: 2 metai
• Taikomos pramonės šakos: viešbučiai, drabužių parduotuvės, statybinių medžiagų parduotuvės, mašinų remonto dirbtuvės, gamyklos, maisto ir gėrimų gamyklos, ūkiai, restoranai, naudojimas namuose, mažmeninė prekyba, maisto parduotuvė, spaustuvės, statybos darbai , energetika ir kasyba, maisto ir gėrimų parduotuvės , Reklamos kompanija
• Parodų salės vieta: Kanada, Rusija
• Rinkodaros tipas: naujas produktas, 2022 m
• Mašinų bandymo ataskaita: pateikta
• Vaizdo įrašo išeinantis patikrinimas: pateikiama
• Pagrindinių komponentų garantija: 2 metai
• Pagrindiniai komponentai: guolis, variklis, siurblys, pavara, PLC, slėginis indas, variklis
• Valdymo sistema: DELEM CT8
• Modelis: 160T-4000
• Elektriniai komponentai: Schneider iš Prancūzijos
• Spalva: pritaikyta
• Naudojimas: Metalo lakštų lankstymas
• Valdymo ašys: 4 1
• Sertifikatas: CE ISO SONCAP
• Pagrindinis variklis: Siemens iš Vokietijos
• Pristatymo laikas: 30 dienų
• Teikiamas aptarnavimas po pardavimo: nemokamos atsarginės dalys, montavimas vietoje, paleidimas ir mokymas
