4 ašių Cnc tandeminis stabdys su Delem Da58t 2d grafiniu valdikliu

Produktų aprašymas

CNC Synchro Tandem Press stabdžiai naudoja 2 tų pačių modelių preso stabdžius, sujungtus ilgesniam lakštui lenkti, ypač ilgesniam nei 8 m, 2 mašinos gali būti lenkimo nepriklausomos, kad būtų užtikrintas aukšto našumo trumpas metalo lenkimas, naudojamas tas pats valdiklis su sinchronine technologija; Skirtingi modeliai taip pat gali būti derinami su tandeminėmis galimybėmis, vienu dideliu presu lenkiant storas ir didesnes dalis, vienu mažu presu lenkiant plonus ir mažus profilius, galima dirbti kartu lenkiant ilgesnes protingos konstrukcijos dalis 2 skirtingo dydžio mašinose.

Pagrindinės funkcijos

• Pažangus proporcinis vožtuvas valdo hidraulinius cilindrus, kad jie veiktų sinchroniškai ir pasiektų tikslų pakartojamumą

• Galimybė būti valdomas atsitiktiniu smūgio tašku

• Pakartojamumo tikslumas /-0,01 mm, lygiagretumo tikslumas /-0,02 mm

• Deformacijos kompensavimo stalas arba karūnavimo sistema, užtikrinanti didelį tikslumą

• Holland Delem DA58T CNC kartu su tiesine skale, Bosch-Rexroth vožtuvais, servo varikliais ir kitais žinomų prekės ženklų elementais, užtikrinančiais puikų veikimą

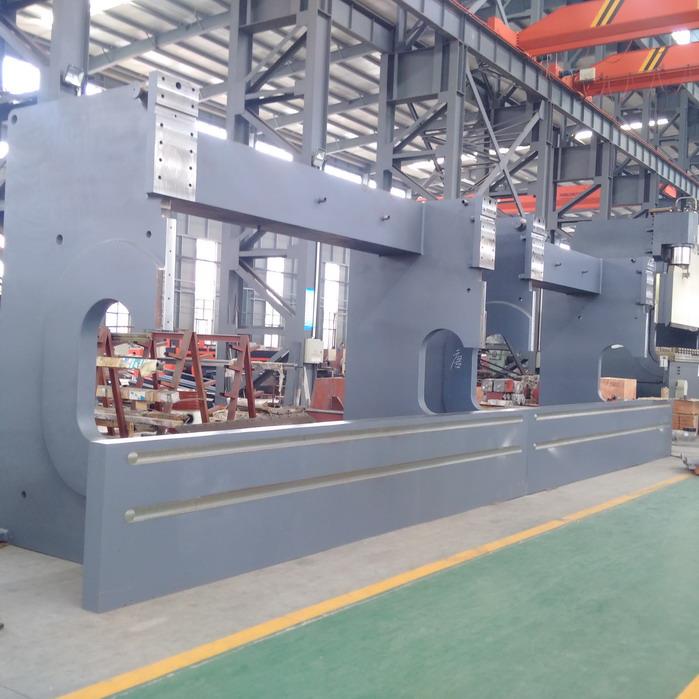

Mašinos blokas

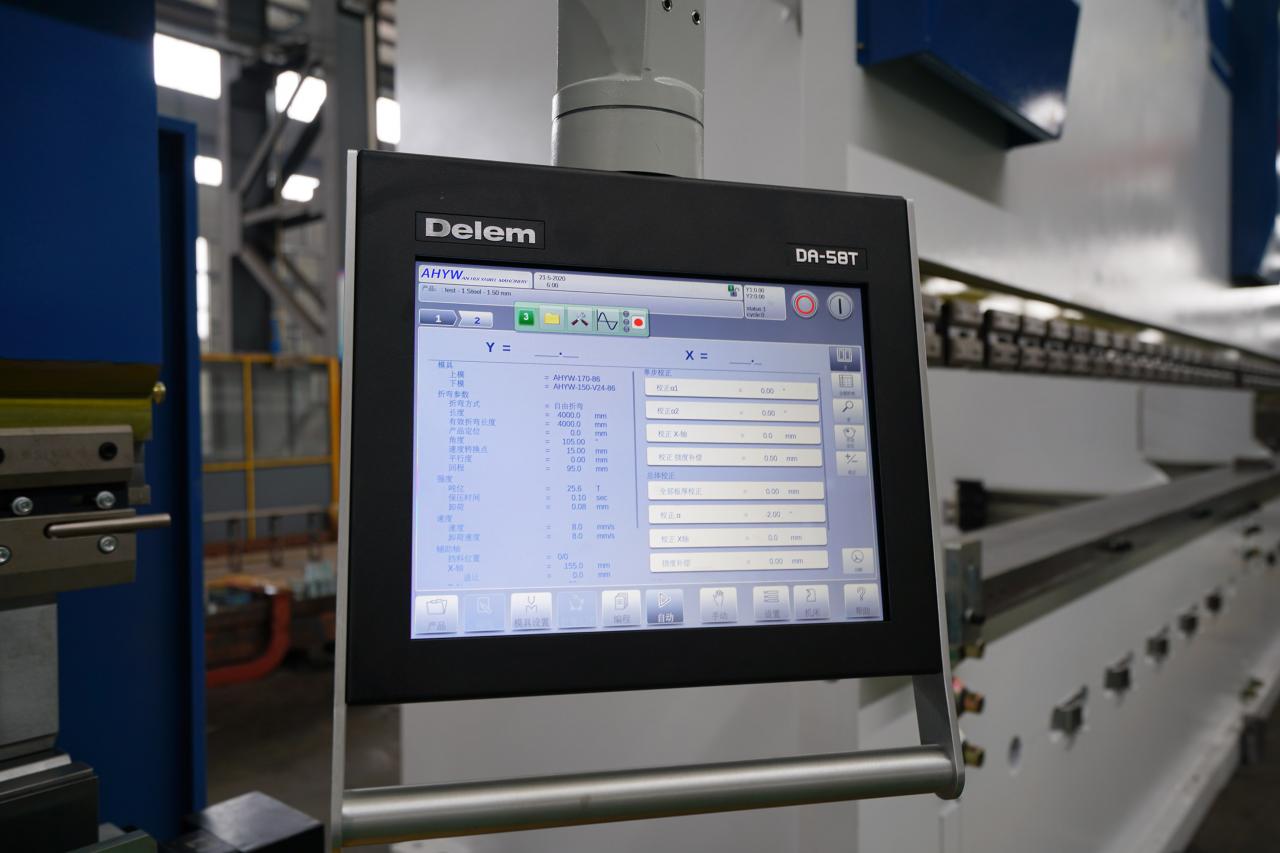

Šios serijos cnc preso stabdys turi standų rėmą, kad būtų galima mažiau deformuotis esant apkrovai. Mašininis suvirinimas atliekamas suvirinimo aparatais ir suvirinimo robotais. Po suvirinimo atliekame įtempių mažinimo procesą vibracijos sistema. Po įtempių mažinimo proceso mašinos rėmas eina į CNC 5 ašių apdirbimo centrus tikslumui. Visi atskaitos paviršiai ir jungčių angos yra apdirbtos. Visais šiais procesais mašinos rėmo jautrumas apsaugomas ilgą laiką. DELEM DA58T 2D grafinis jutiklinis ekranas CNC Paspauskite stabdžių valdiklį

■ 2D grafinis jutiklinio ekrano programavimas

■ 15 colių didelės raiškos spalvotas TFT

■ Lenkimo sekos skaičiavimas

■ Karūnavimo valdymas

■ Servo ir dažnio keitiklio valdymas

■ Pažangūs Y ašies valdymo algoritmai, skirti uždaro ir atviro kontūro vožtuvams.

■ USB, periferinė sąsaja

■ Programinė įranga „Profle-T“ neprisijungus

Išsami informacija Vaizdai

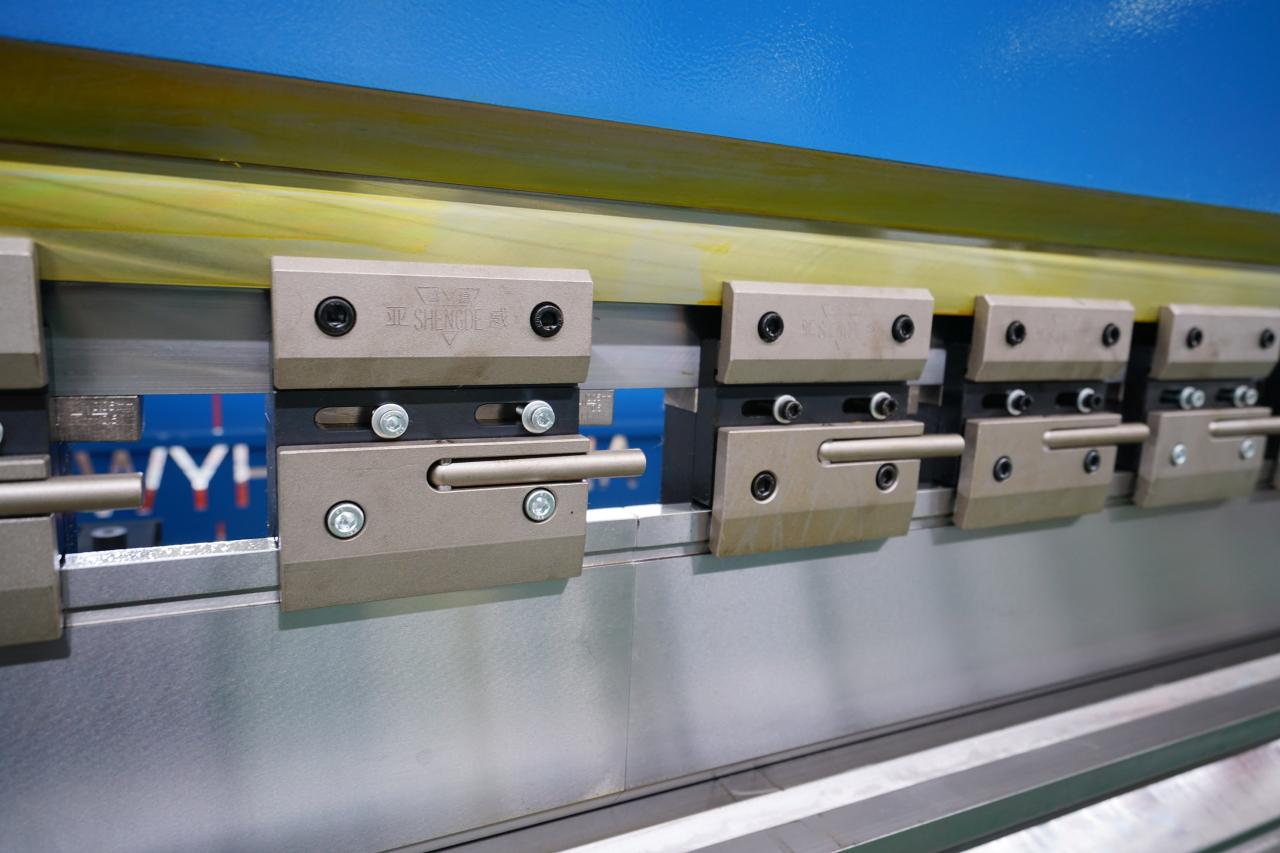

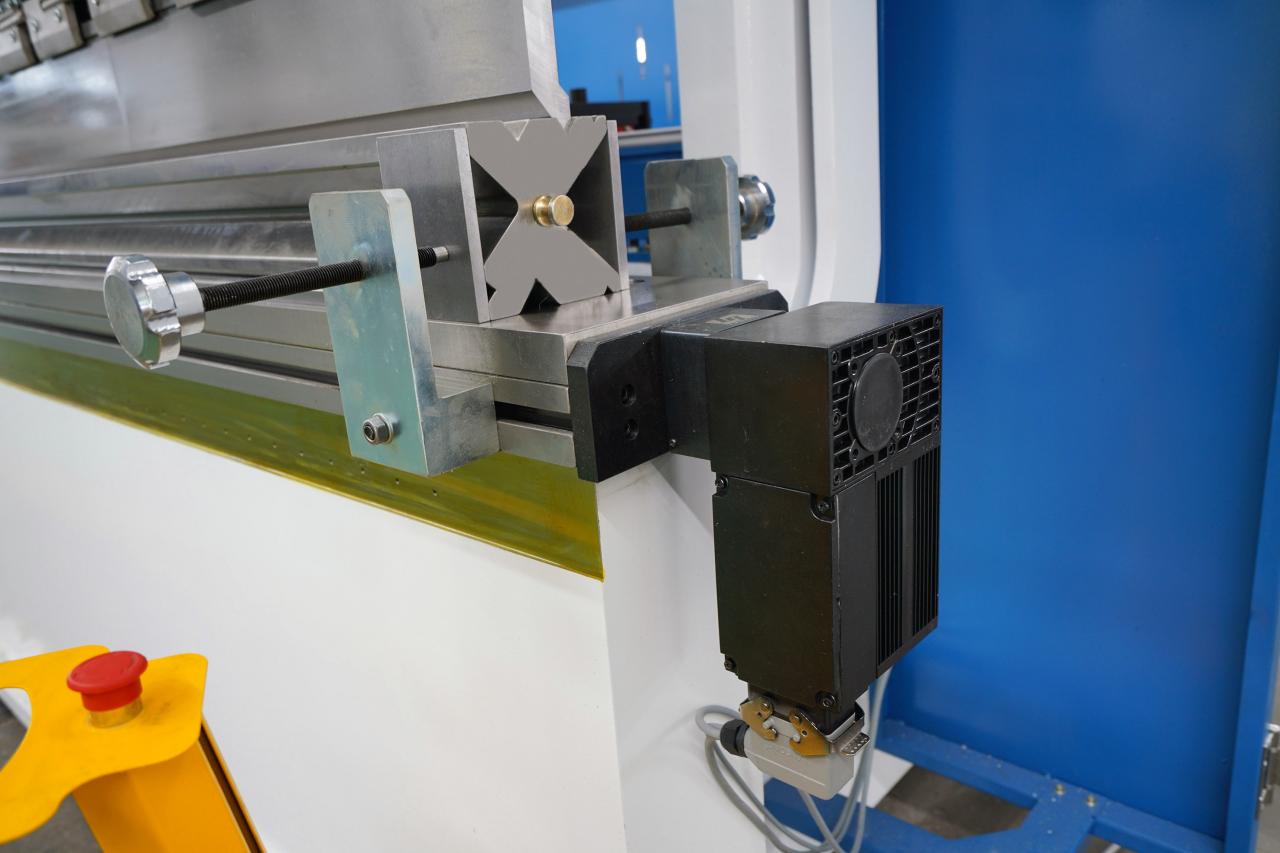

Mechaniniai greitieji spaustukai

Naudojant mechaninį greitą spaustuką viršutiniams štampams, štampus keisti patogiau ir saugiau.

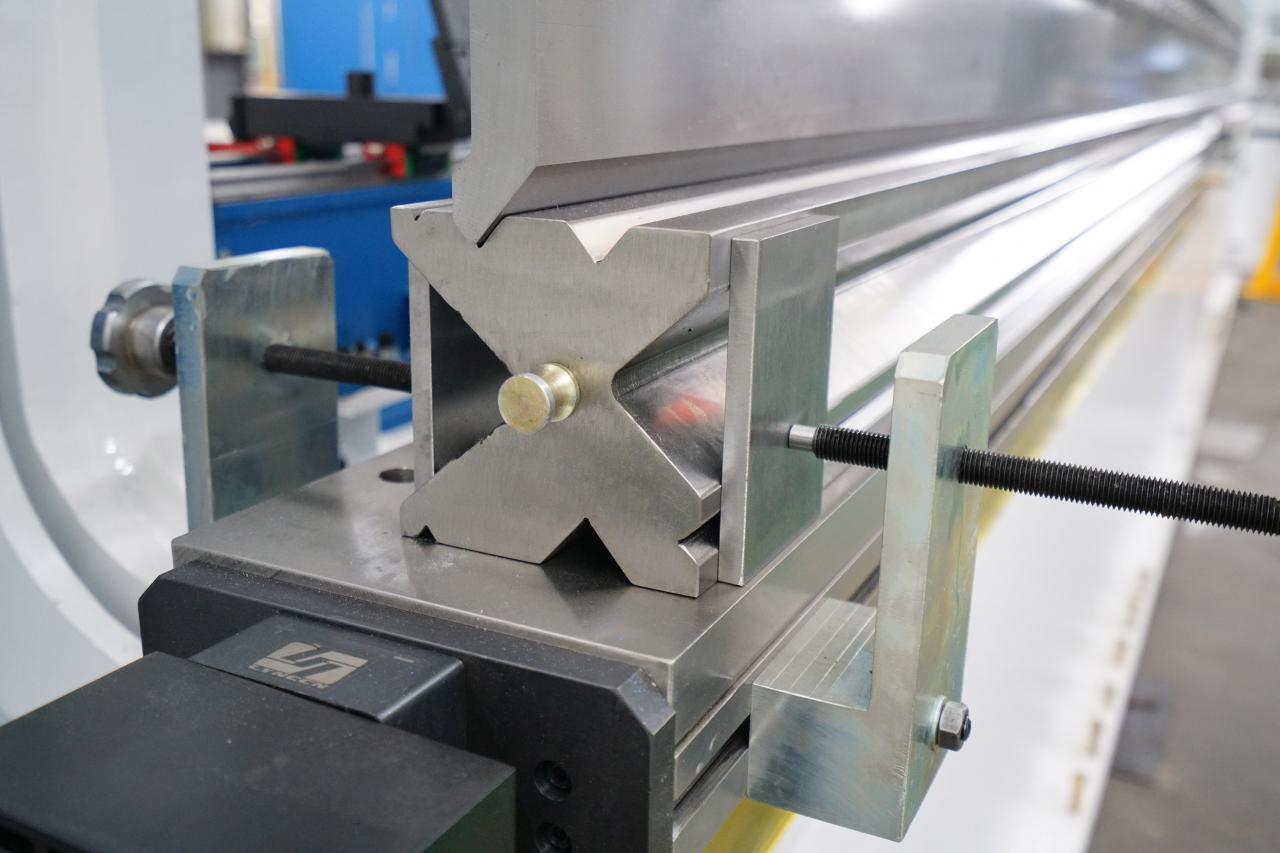

42Crmo įrankiai

Stabdžių preso štampai pagaminti iš 42Crmo plieno, o terminio apdorojimo temperatūra iki 42°, užtikrinanti štampo tarnavimo laiką.

Mechaninis vainikavimo kompensavimas

Mechaninis kompensavimas leidžia tiksliai kompensuoti deformaciją per visą stalo ilgį.

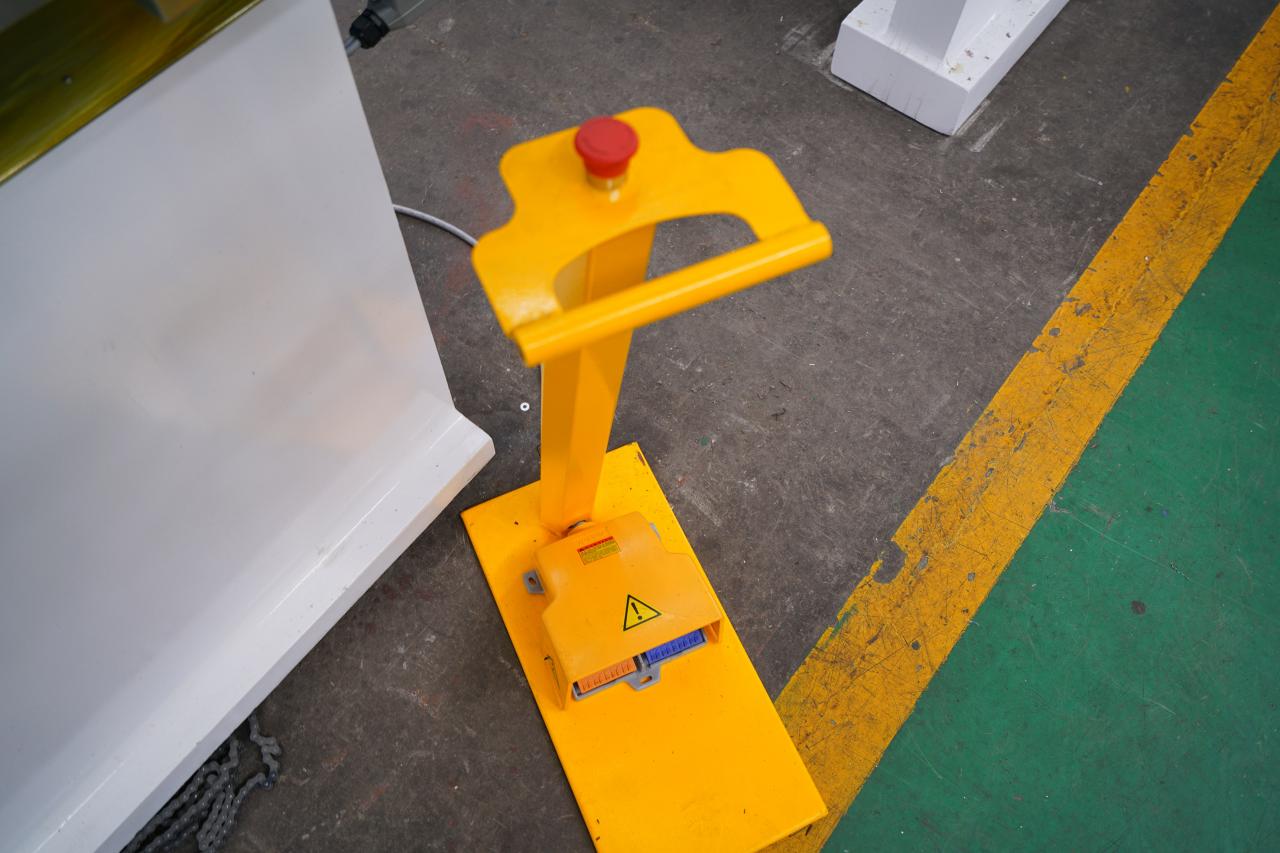

KACON pedalo jungiklis

KACON pedalo jungiklis iš Pietų Korėjos pagerina tarnavimo laiką ir veikimo jautrumą.

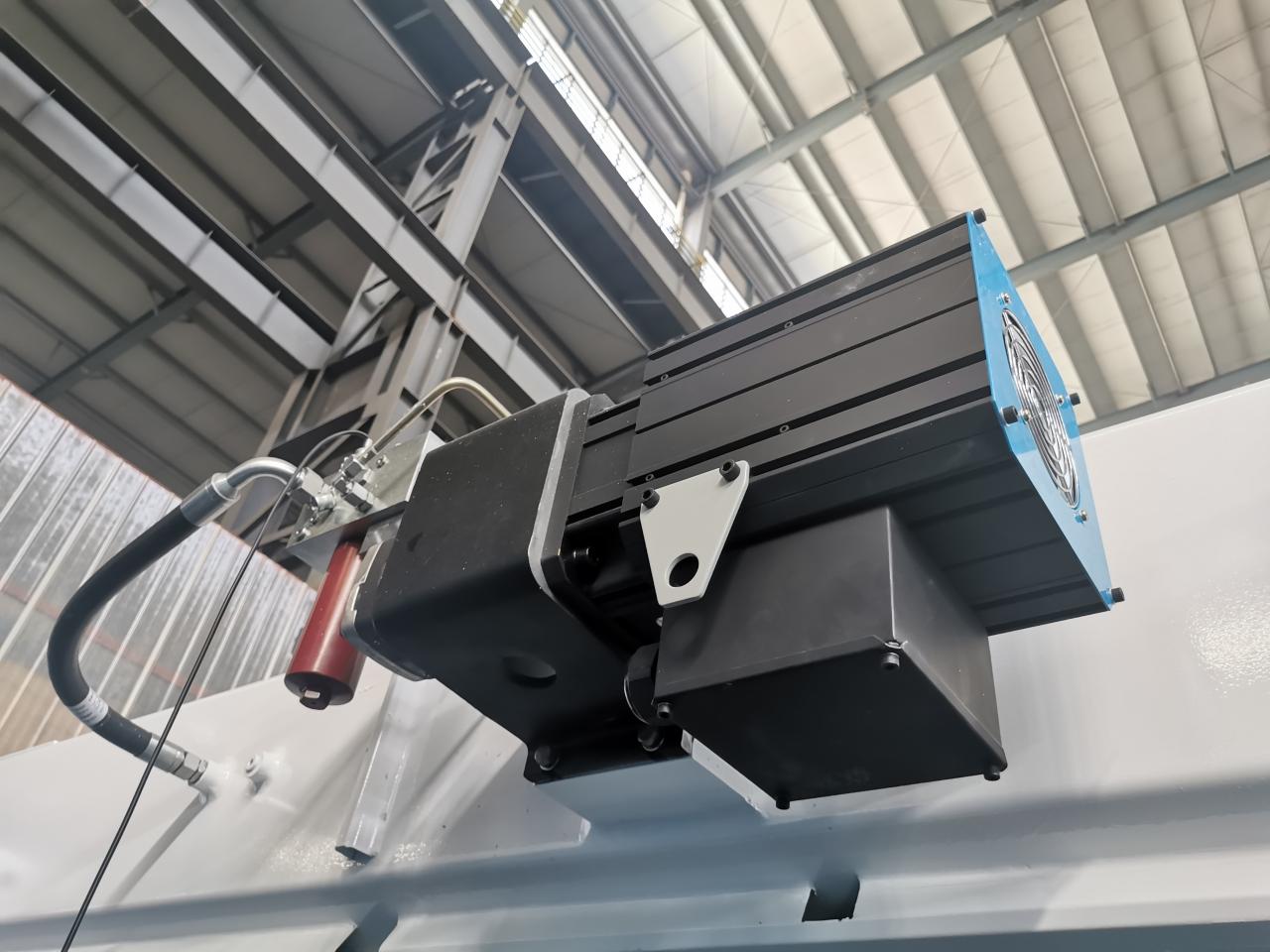

Servo variklis

„Panasonic“ / „Yaskawa“ servovariklis ir vairuotojas pasižymi puikiu dideliu greičiu.

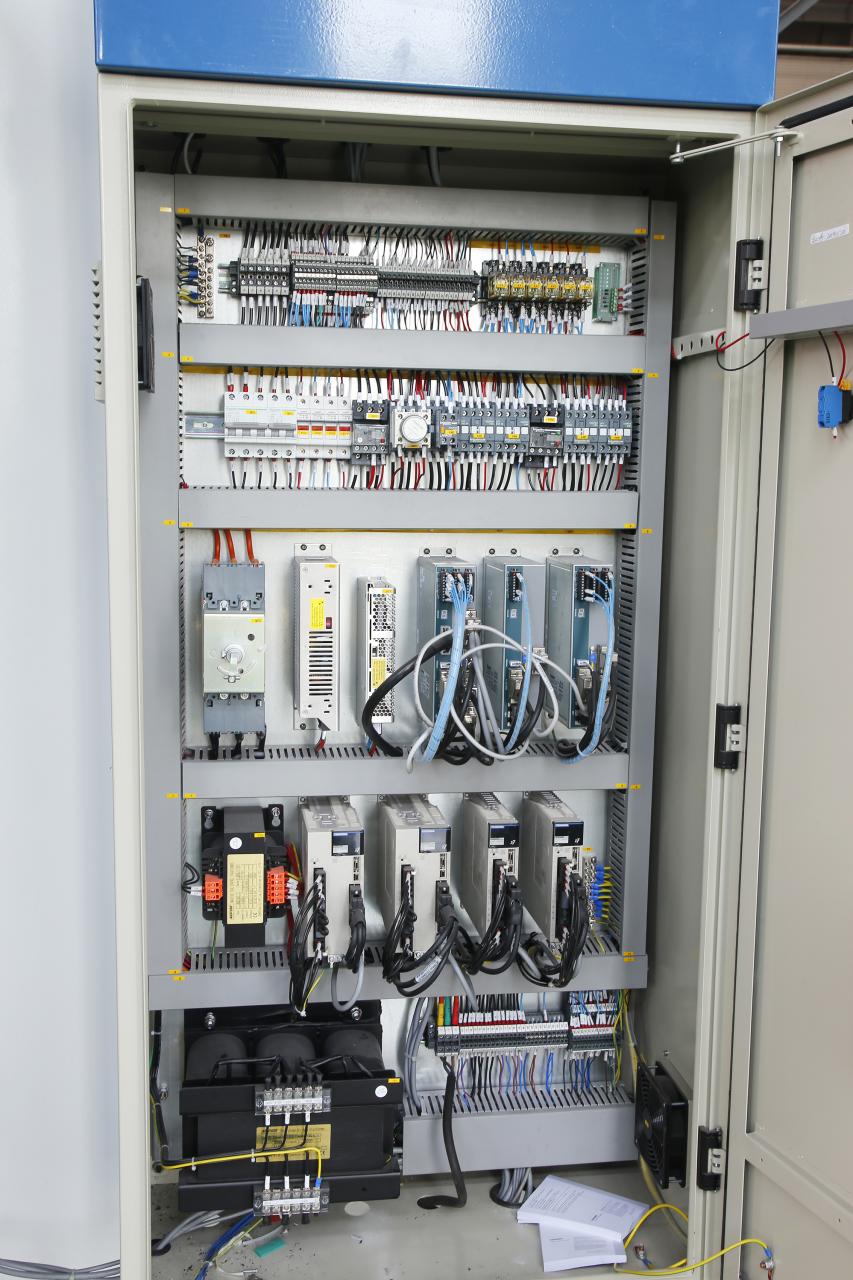

Prancūzija Schneider Electrics

Stabili Prancūzija Schneider elektra, Panasonic Servo pavara pagerina X, Y ašių padėties nustatymo tikslumą.

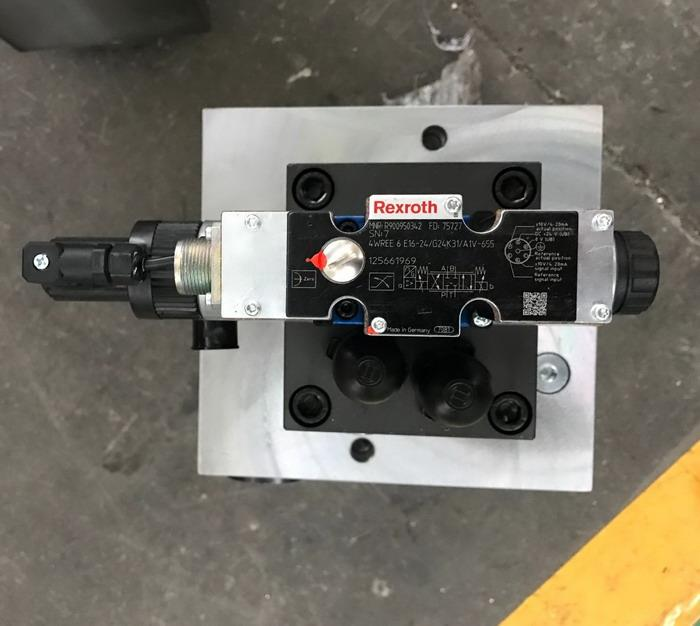

Bosch Rexroth hidraulinė sistema

Vokietija Bosch Rexroth integruotas hidraulinių vožtuvų blokas.

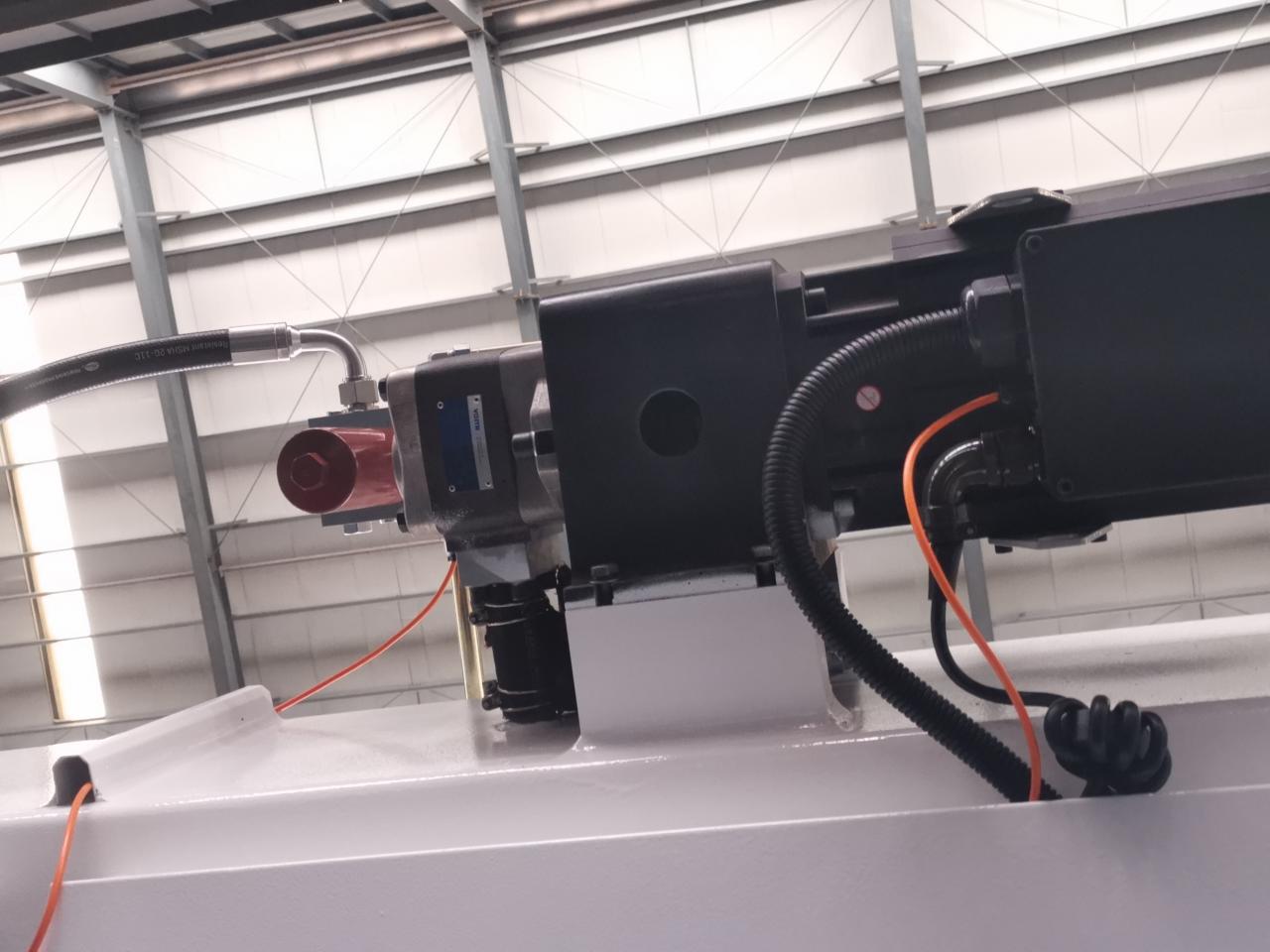

Vokietija VOITH alyvos siurblys

Naudojant Vokietijos VOITH/Hoerbiger alyvos siurblį garantuojamas alyvos tarnavimo laikas ir sumažinamas triukšmas darbo metu.

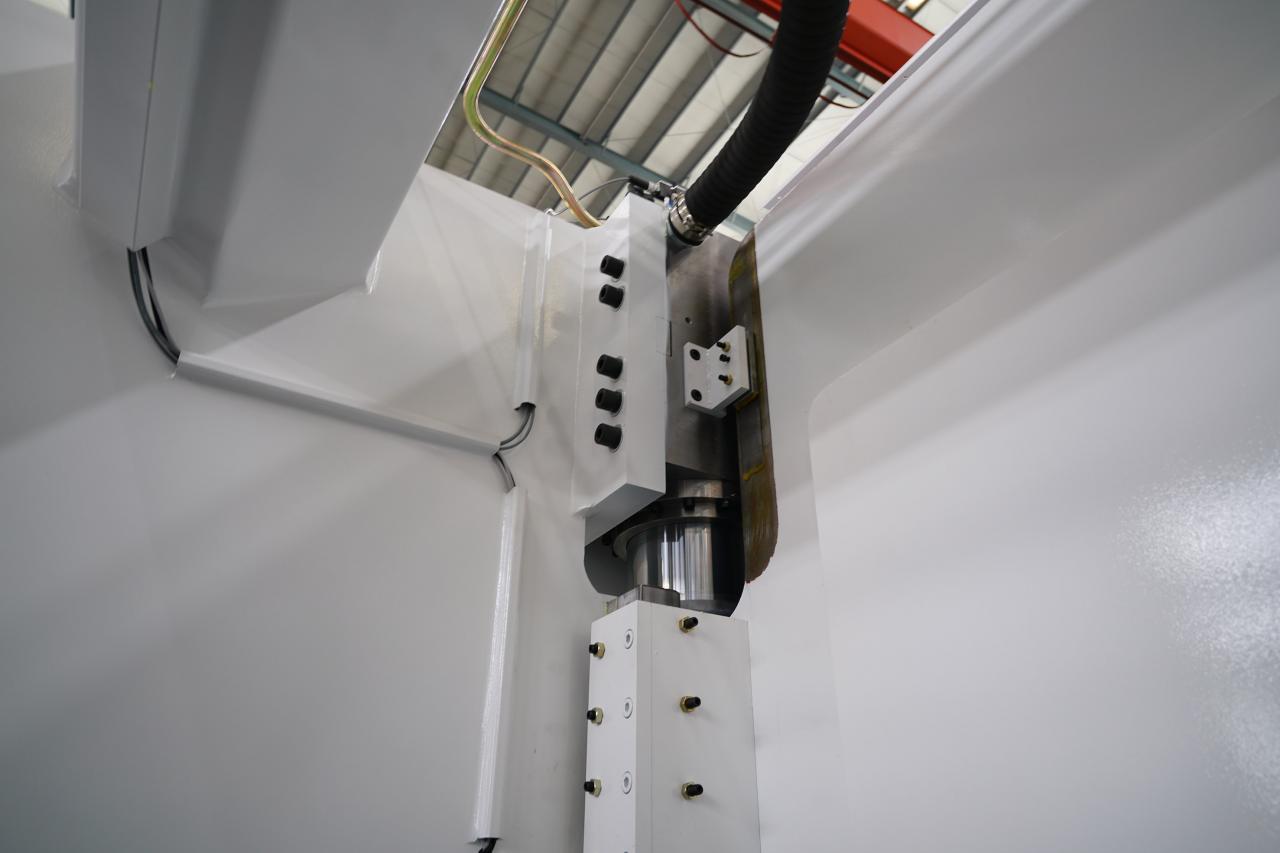

Dvigubo avino vadovas

Dvigubo cilindro vadovas alyvos pakėlimui ir kritimui

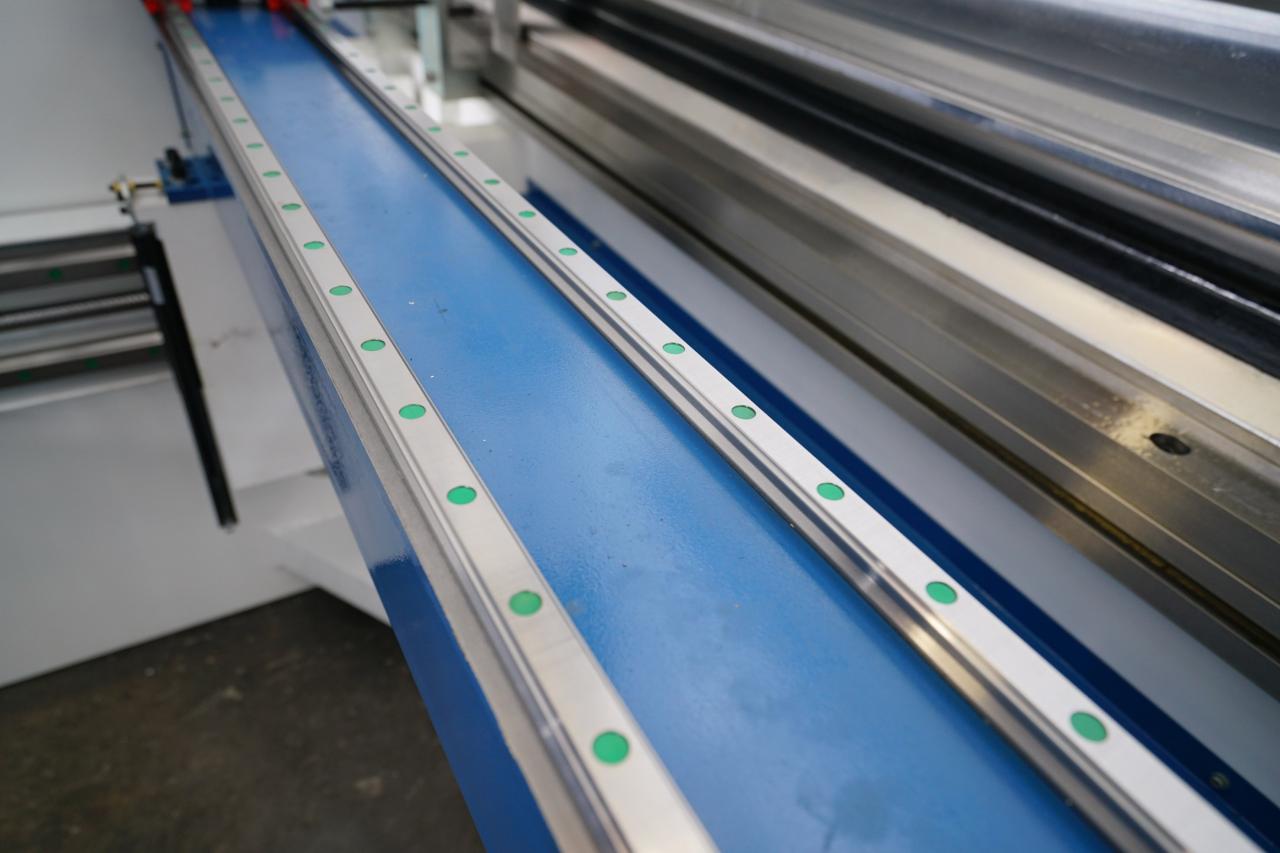

Dvigubas linijinis vadovas

Dvigubas linijinis kreiptuvas CNC presui Stabdžių pirštai sustabdo judėjimą.

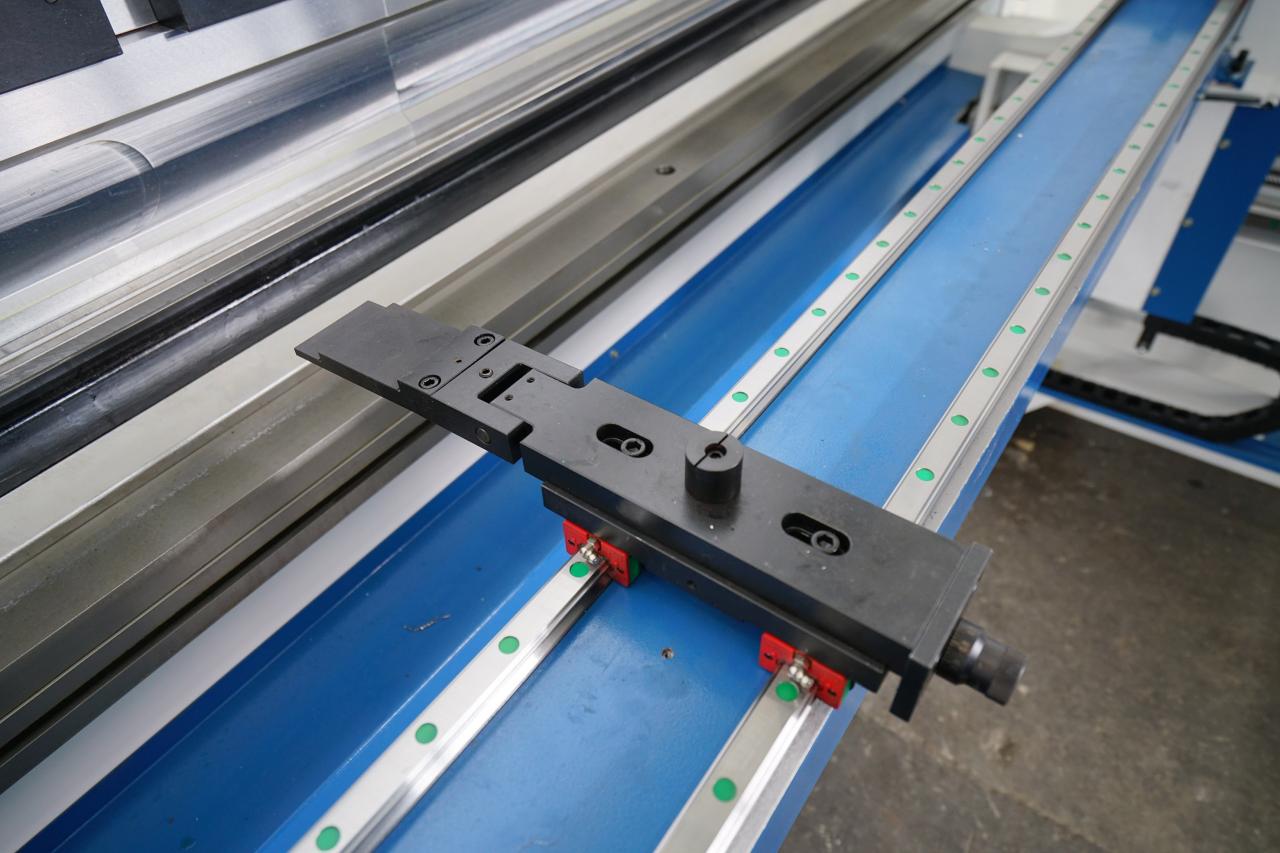

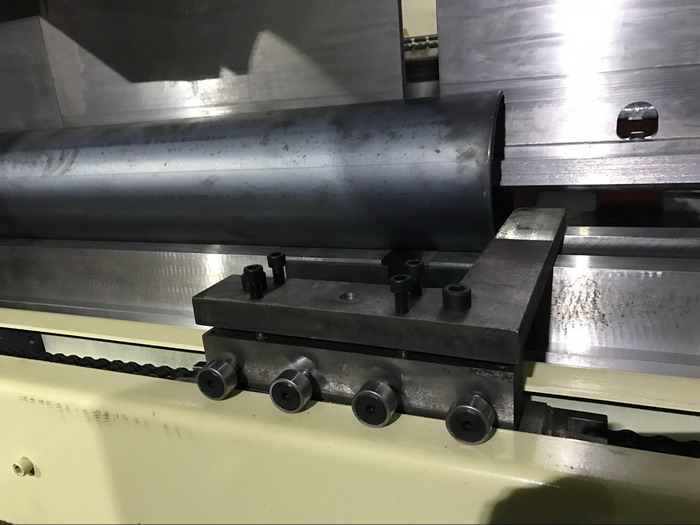

Nugariniai pirštai

RAYMAX Z1&Z2 Automatinis stabdžių atgalinis matuoklis, judantis ant dvigubo tiesinio kreiptuvo.

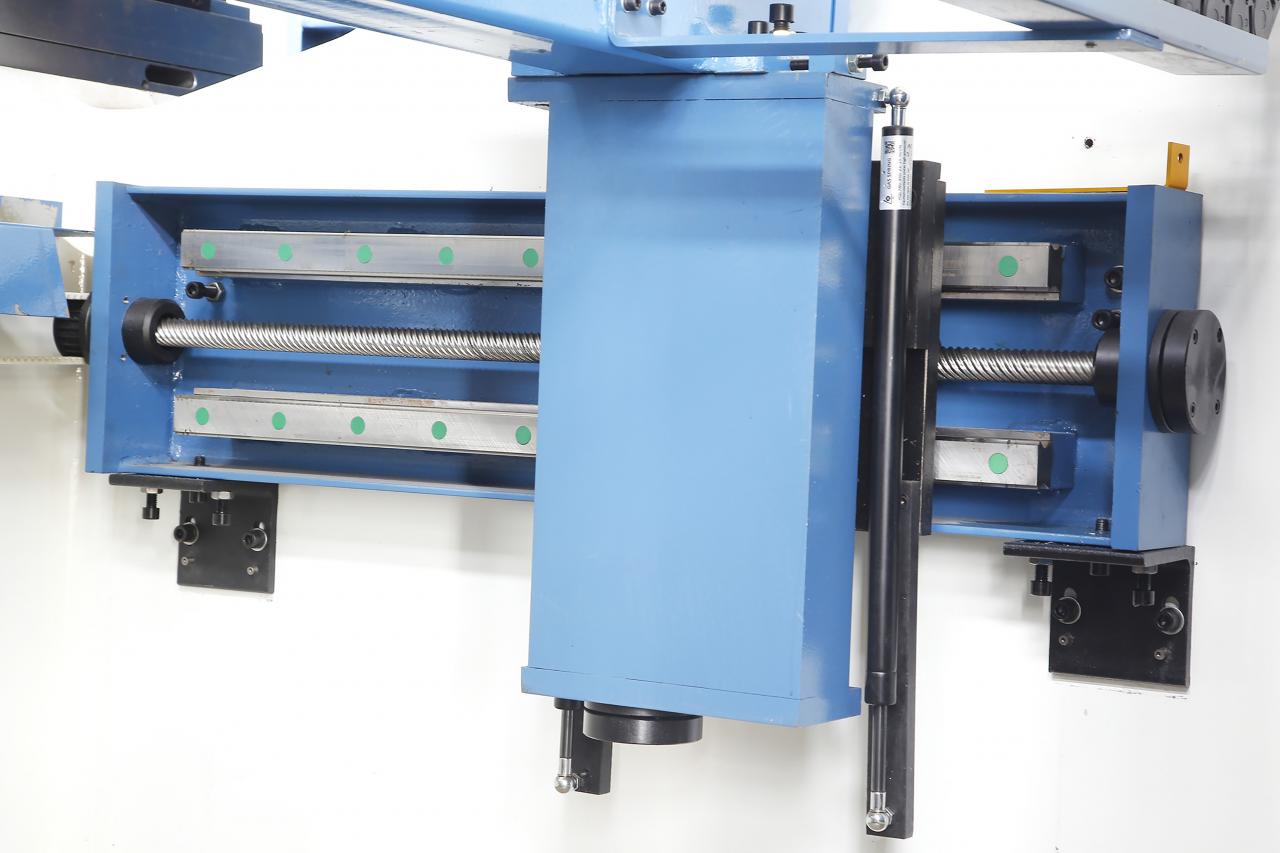

Rutulinis sraigtas ir linijinis kreiptuvas

Pritaikytas HIWIN rutulinis varžtas ir linijinis kreiptuvas, siekiant pagerinti mašinos nugarėlės tikslumą.

Dvigubas linijinis vadovas

Dvigubas linijinis kreiptuvas CNC presui Stabdžių pirštai sustabdo judėjimą.

Nugariniai pirštai

RAYMAX Z1&Z2 Automatinis stabdžių atgalinis matuoklis, judantis ant dvigubo tiesinio kreiptuvo.

Rutulinis sraigtas ir linijinis kreiptuvas

Pritaikytas HIWIN rutulinis varžtas ir linijinis kreiptuvas, siekiant pagerinti mašinos nugarėlės tikslumą.

PASIRENKAMA

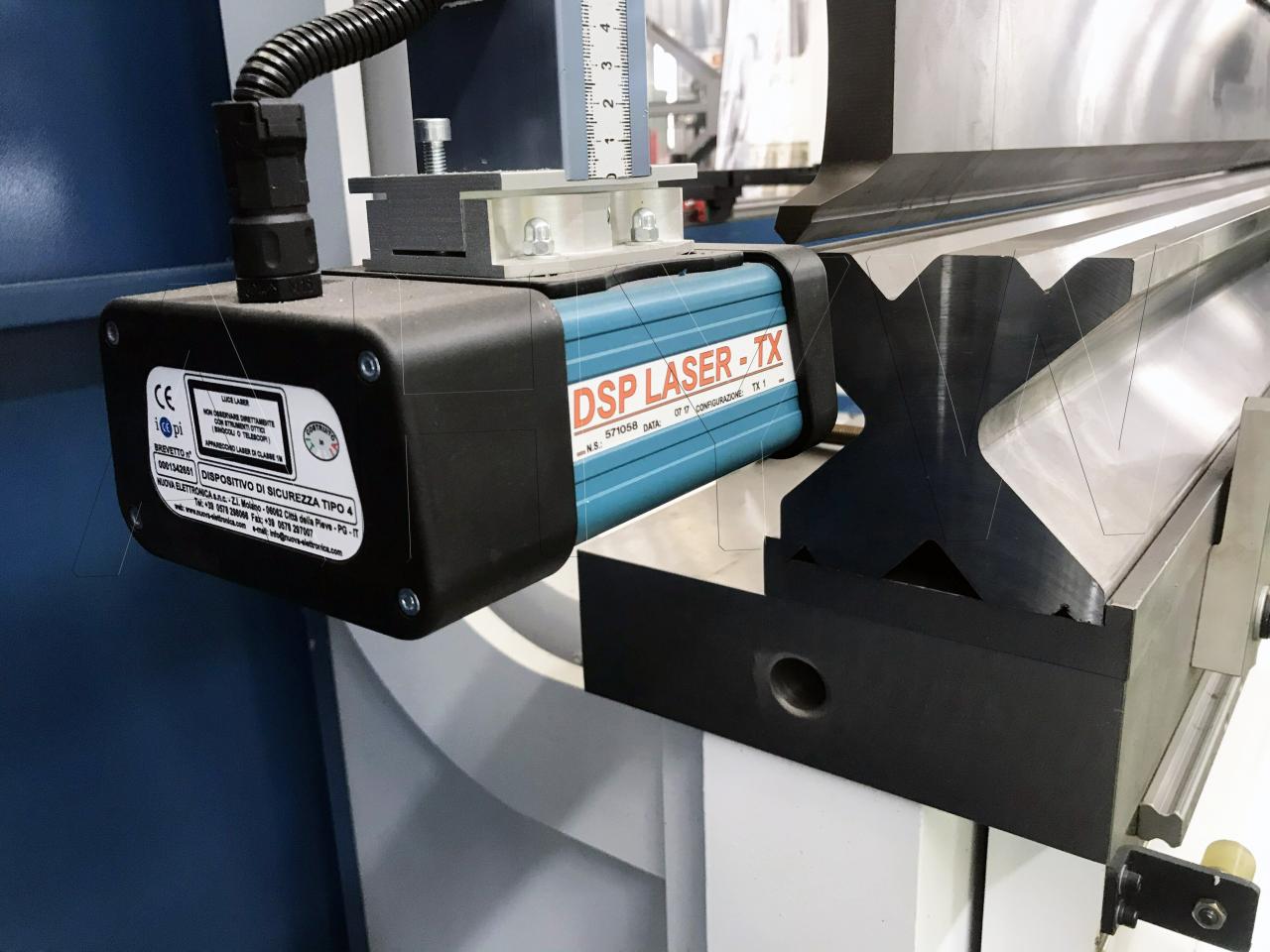

Italija DSP lazerinė apsaugos sistema

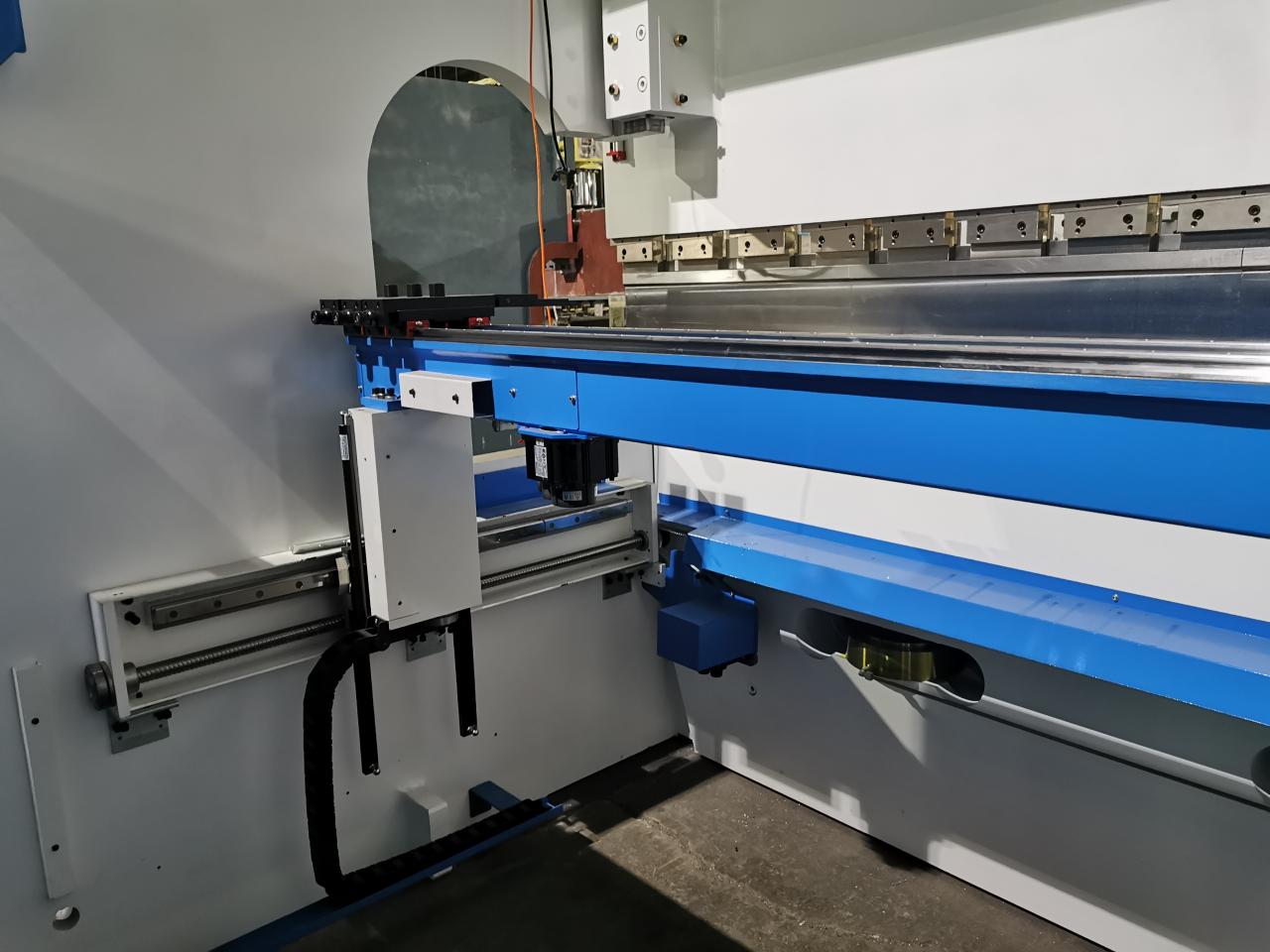

R Axis Backgauge aukštyn ir žemyn

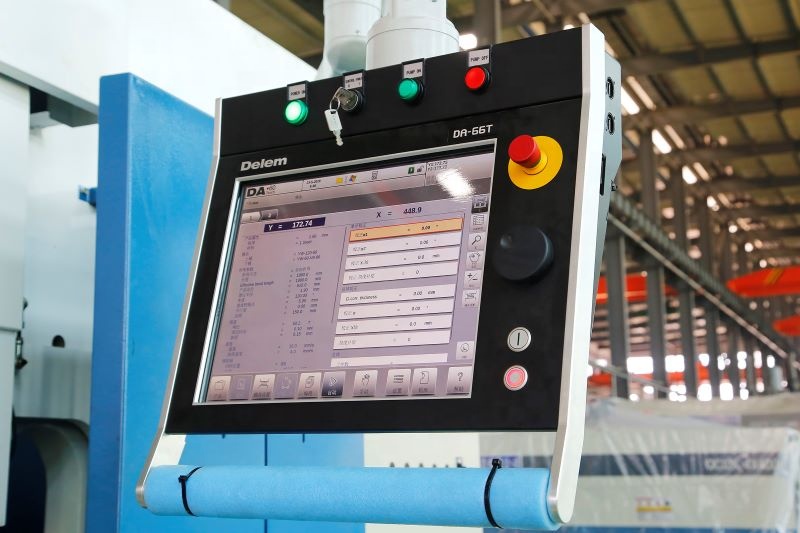

DELEM valdiklis DA66T su 8 1 ašimis

Pasirenkami šoninių polių ištraukimo įtaisai

Pasirenkamas alyvos aušintuvas

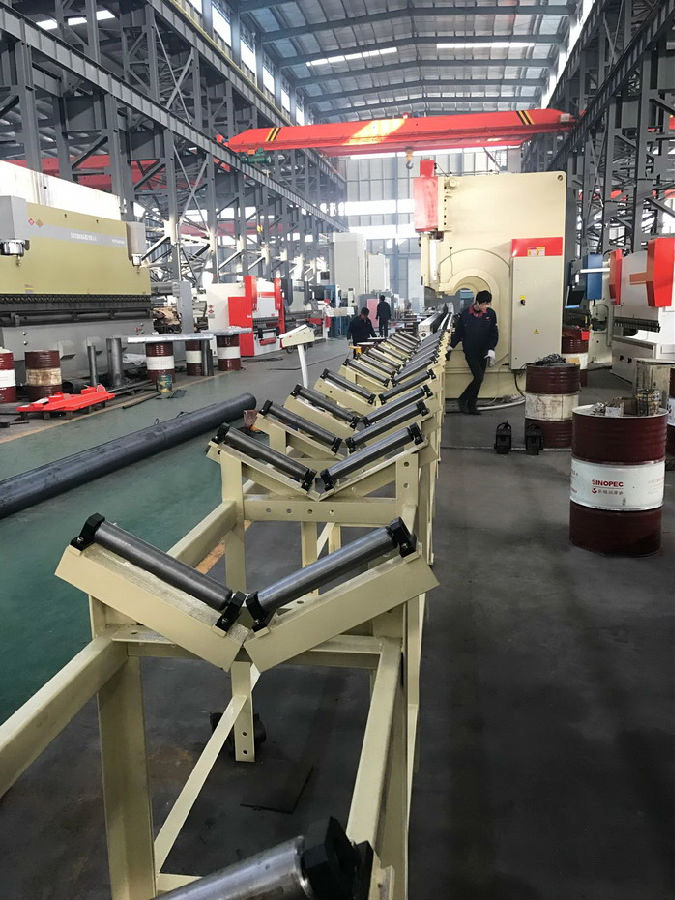

Šoninė sunki atrama su ritinėliais

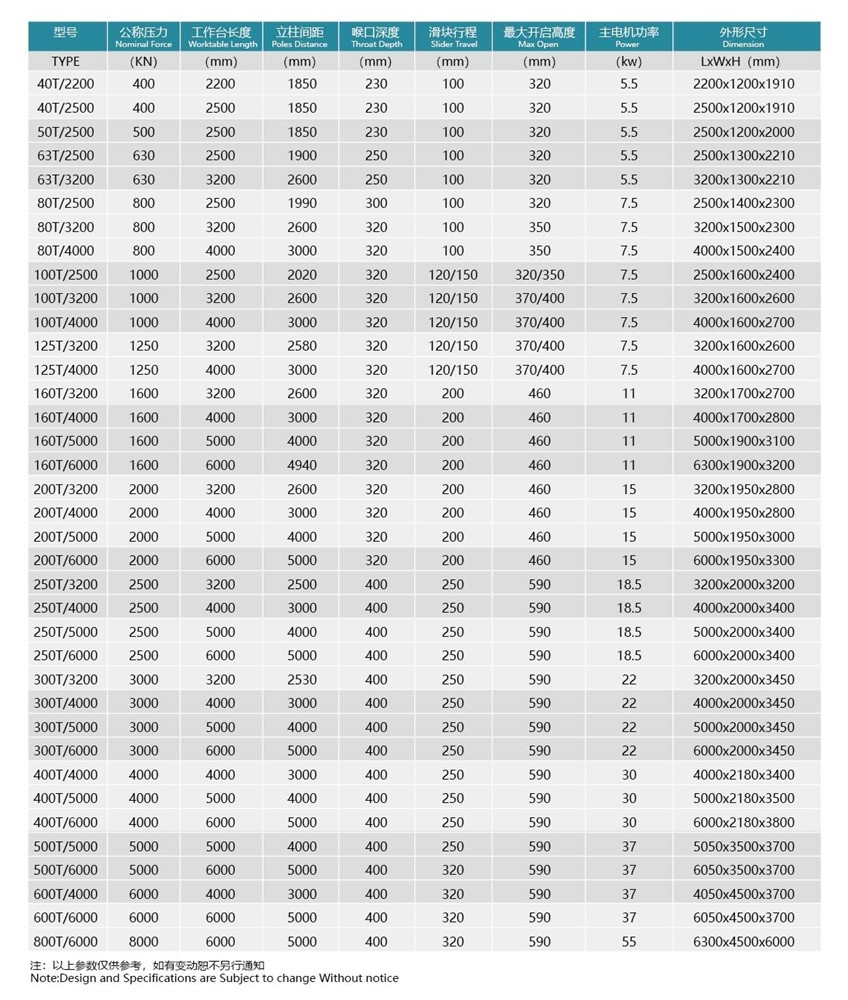

Techniniai parametrai
Mūsų paslauga

Išankstinio pardavimo aptarnavimo techninis ir pardavimų komandos darbas

* Užklausų ir konsultacijų pagalba.
* Pasiūlykite sprendimą
* Peržiūrėkite mūsų gamyklą.

Bendradarbiauja garantinio aptarnavimo inžinieriai ir pardavėjai

* Mokymai, kaip sumontuoti mašiną ir kaip naudotis mašina.
* Inžinieriai gali aptarnauti mašinas užsienyje.

DUK

Q1. Ar esate gamykla ar prekybos įmonė?

A: RAYMAX yra profesionalus preso stabdžių, kirpimo staklių, pluošto lazerinio pjovimo staklių ir kitos lakštinio metalo apdirbimo įrangos gamintojas. Turime daugiau nei 15 metų gamybos patirtį, o mūsų produktai buvo eksportuojami į daugiau nei 90 šalių ir regionų.

Q2. Pirmą kartą naudoju tokią mašiną, ar ją lengva valdyti?

A: Išsamios montavimo ir naudojimo instrukcijos jums siunčiamos nemokamai kartu su mašina. Mūsų gamykloje siūlomi nemokami mokymo kursai. Inžinieriai gali aptarnauti užsienyje, tačiau visas išlaidas turi apmokėti jūs. Teikiamas vaizdo techninis palaikymas ir internetinis palaikymas, techninė pagalba 24 valandas per parą skambinant, vaizdo įrašais ir el.

Q3. Koks yra jūsų įprastas pristatymo laikas?

A: Įprasto užsakymo atlikimo laikas paprastai yra 25–30 dienų. Tačiau tai priklauso nuo daugelio veiksnių, įskaitant užsakymo dydį, mašinos modelį, ruošinio sudėtingumą ir parduotuvės apkrovą. Pristatymo laikas nurodomas su visomis kainomis. Prašome informuoti mus, jei reikalingas skubus užsakymas ir mes paprastai galime patenkinti.

Detalės

• Slankiklio eiga (mm): 200 mm
• Automatinis lygis: Visiškai automatinis
• Gerklės gylis (mm): 400 mm
• Mašinos tipas: sinchronizuotas
• Darbinio stalo ilgis (mm): 2*6000 mm
• Darbinio stalo plotis (mm): 250 mm
• Matmenys: 16000*2000*2670
• Būklė: Nauja
• Kilmės vieta: Anhui, Kinija
• Prekinis ženklas: RAYMAX
• Medžiaga / apdirbtas metalas: žalvaris / varis, nerūdijantis plienas, LYDINIS, anglinis plienas, aliuminis
• Automatika: Automatinė
• Papildomos paslaugos: apdirbimas
• Metai: 2020 m
• Svoris (KG): 12500
• Variklio galia (kw): 30 kw
• Pagrindiniai pardavimo taškai: didelis tikslumas
• Garantija: 2 metai
• Taikomos pramonės šakos: statybinių medžiagų parduotuvės, mašinų remonto dirbtuvės, gamyklos, statybos darbai , energetika ir kasyba
• Parodų salės vieta: Italija, Prancūzija, Vokietija
• Rinkodaros tipas: naujas produktas, 2020 m
• Mašinų bandymo ataskaita: pateikta
• Vaizdo įrašo išeinantis patikrinimas: pateikiama
• Pagrindinių komponentų garantija: 1 metai
• Pagrindiniai komponentai: guolis, PLC
• Žaliava: Plienas
• Naudojimas: Metalo lakštų lankstymas
• Pagrindinis variklis: Vokietija Siemens
• Hidraulinė sistema: Bosch Rexroth Vokietija
• Valdymo sistema: DELEM DA53T
• Elektriniai komponentai: Schneider
• Servo variklis / servo pavara: EMG China
• Sertifikatas: ce
• Teikiamas aptarnavimas po pardavimo: montavimas vietoje, paleidimas ir mokymas, lauko techninės priežiūros ir remonto paslaugos, vaizdo techninis palaikymas, pagalba internetu
• Pogarantinis aptarnavimas: vaizdo įrašų techninis palaikymas, pagalba internetu
• Vietos paslaugų vieta: Italija, Prancūzija, Vokietija
