CNC preso stabdys su fotoelektrine apsauga elektrohidrauliniu sinchroniniu lenkimo stakle

Elektrohidraulinis stabdžių presas

RAYMAX stabdžių presas turi CNC karūnavimo sistemą, užtikrinančią geresnę kokybę, servo varomą galinio matuoklio sistemą
padidintas greitis ir 3D grafinis valdymo blokas, imituojantis lenkimo sekas ir susidūrimo taškus. Taip pat padidintas GENIUS serijos mašinų darbo greitis, smūgis, dienos šviesos ir spaudimo pajėgumai. Ateitis – dėl didėjančių energijos sąnaudų ir rinkoje siūlomų vis ekonomiškesnių greičio valdomų pavarų, kintamo greičio sprendimai tobulėja.

Produkto specifikacijos

Tipas	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Nominali jėga (KN)	630	800	1000	1600	2000	2500	3000
Lenkimo ilgis (mm)	2500	3200	3200	3200	3200	2700	3200
Vertikalus atstumas (mm)	1900	2700	2700	2700	2700	2700	2700
Gerklės gylis (mm)	350	350	400	400	400	400	400
Slankiklio eiga (mm)	170	170	200	200	200	200	200
Maks. atidarymas (mm)	380	380	420	420	420	420	420
Pagrindinė galia (kw)	5.5	7.5	7.5	11	15	15	22
Crowing cilindrai	2	3	3	3	3	3	3
Valdymo ašys	3+1	3+1	3+1	3+1	3+1	3+1	3+1
X ašies eiga (mm)	500	500	500	500	500	500	500
X ašies greitis (mm/s)	200	200	200	200	200	200	200
Bendras matmuo (PxPxH) (mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
Svoris (tonos)	5.8	7.8	8.5	11	14.2	15.6	16.8

Produkto konfigūracija

DA-53T valdymo sistema

*Jutiklinė navigacija „karštasis klavišas“.

*10,1 colio didelės raiškos spalvotas TFT

*Iki 4 ašių (Y1,Y2 + 2 papildomos ašys)

* Karūnavimo valdymas

*Įrankių / medžiagų / gaminių biblioteka

*Servo ir dažnio keitiklio valdymas

* Išplėstiniai Y ašies valdymo algoritmai uždarojo ir atvirojo ciklo vožtuvams.

*TandemLink (pasirinktis)

*USB atminties kortelės sąsaja

*Profile-T neprisijungus pasiekiama programinė įranga

Greiti tvirtinimai

* Standartiniai dvigubo V apatiniai štampai su įvairaus dydžio ir įvairių formų plyšiais, patogūs keičiant štampus, galintys lenkti įprastas plokštes, su dideliu sąnaudų ir našumo santykiu CNC dvigubo V štampų darbastaliu, patogu montuoti segmentuotus štampus.

Taivano HIWIN rutulinis sraigtas ir linijinis kreipiamasis bėgis

* Įrengtas Taivano HIWIN rutuliniu sraigtu ir linijiniu kreipiamuoju bėgiu, nugarėlė turi horizontalią montavimo korpuso struktūrą, pasižyminčią dideliu stabilumu, vieno korpuso dvigubu kreipiamuoju bėgiu, didelio tikslumo, X ašies pavara, automatine CNC sistema

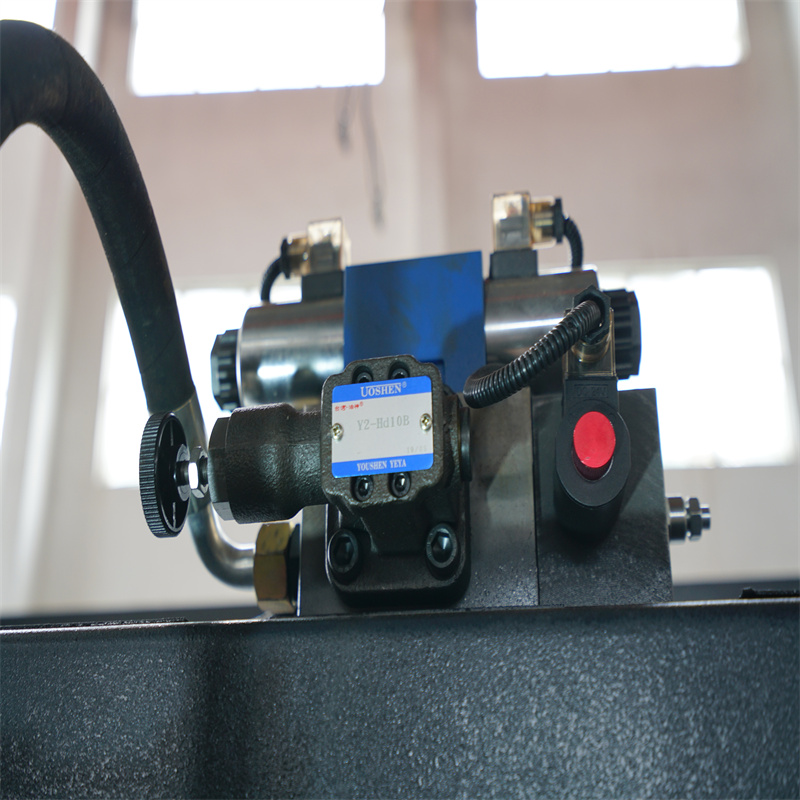

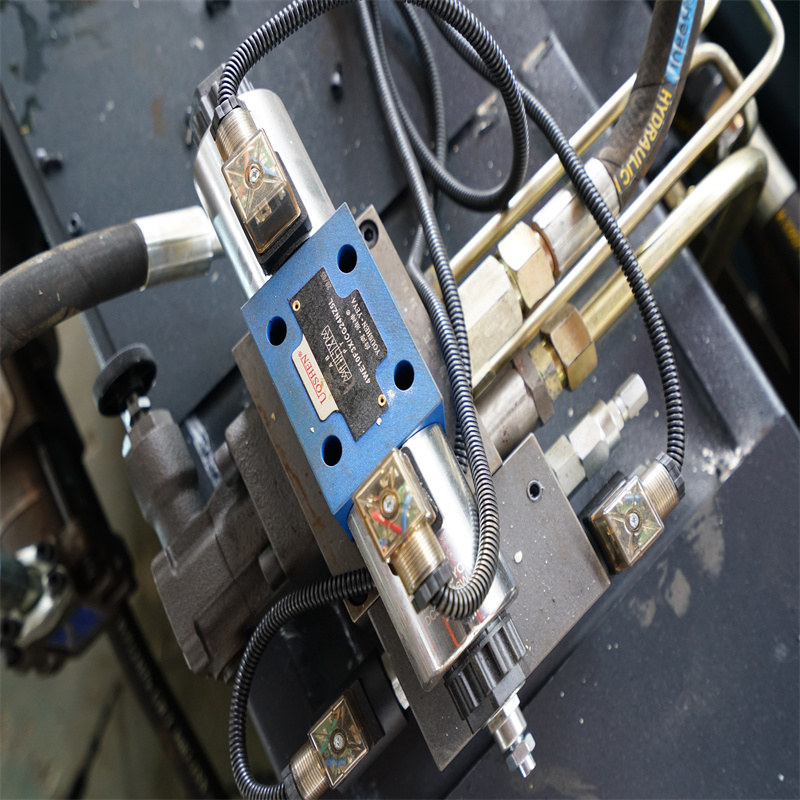

Pasaulyje žinomas hidraulinės vertės rinkinys

Naudokite aukščiausios kokybės Vokietijos BOSCH REXROTH cilindro vožtuvą, kad užtikrintumėte aukštą našumą ir aukštą patikimumą, nebūtų nuotėkio ir gedimų.

V ašies mechaninis varstymas

V ašies mechaninis lenkimas, pagerinantis lenkimo kampo tikslumą ir tiesiškumą

Siemens variklis

Garantuoja mašinos tarnavimo laiką ir sumažina triukšmą dirbant

Kojinis jungiklis

*Jis yra kilnojamas ir gali bet kada sustabdyti veikimą paspausdamas avarinį mygtuką. Padidina tarnavimo laiką ir pasirenkamas jautrumas. Jis yra patikimesnis.

Rankinis nugaros matuoklio pirštas

* 2–5 užpakalinio dydžio pirštai (standartiniai 3)

0il siurblys

* Amerikiečių visame pasaulyje žinomas hidraulinio siurblio prekės ženklas. Jis veikia gerai ir suteikia didelę galią visai sistemai. Naudojant Sunny siurblį užtikrinamas siurblio tarnavimo laikas ir mažesnis darbo triukšmas.

42CrMo įrankiai

* Štampai pagaminti iš 42CrMo plieno, kietumas po terminio apdorojimo iki 42 laipsnių, užtikrinantis štampo tarnavimo laiką

Ispanija FAGOR Grotelių liniuotė

*Slankiklio padėties signalą į valdiklį grąžina Ispanijos FAGOR grotelių liniuotė, tada CNC valdiklis sureguliuoja degalų bako kiekį keisdamas sinchroninio vožtuvo angos dydį, taip valdydamas slankiklį (Y1 ,Y2), veikiantį tuo pačiu dažniu, išlaikant lygiagrečią padėtį. darbo stalo būklė.

Galingas kabinetas

*Prancūziška Schneider elektrinė, užtikrinanti mašinos stabilumą, ir Estun servo pavara, skirta valdyti X, Y ašių tikslumą.

*Atidarytos durys

*Išjungti

Detalės

• Slankiklio eiga (mm): 120 mm
• Automatinis lygis: Visiškai automatinis
• Gerklės gylis (mm): 320 mm
• Mašinos tipas: sinchronizuotas
• Darbo stalo ilgis (mm): 3200
• Darbinio stalo plotis (mm): 3200 mm
• Matmenys: 3500x1700x2200mm
• Būklė: Nauja
• Kilmės vieta: Kinija
• Medžiaga / apdirbtas metalas: žalvaris / varis, nerūdijantis plienas, LYDINIS, anglinis plienas, aliuminis
• Automatika: Automatinė
• Papildomos paslaugos: Supjaustoma pagal ilgį
• Metai: 2021 m
• Svoris (KG): 2800
• Variklio galia (kw): 13,5 kw
• Pagrindiniai pardavimo taškai: Automatinis
• Garantija: 2 metai
• Taikomos pramonės šakos: viešbučiai, drabužių parduotuvės, statybinių medžiagų parduotuvės, mašinų remonto dirbtuvės, gamyklos, maisto ir gėrimų gamyklos, ūkiai, restoranai, naudojimas namuose, mažmeninė prekyba, maisto parduotuvė, spaustuvės, statybos darbai , energetika ir kasyba, maisto ir gėrimų parduotuvės , Kita, Reklamos kompanija
• Parodų salės vieta: nėra
• Rinkodaros tipas: naujas produktas, 2021 m
• Mašinų bandymo ataskaita: pateikta
• Vaizdo įrašo išeinantis patikrinimas: pateikiama
• Pagrindinių komponentų garantija: 2 metai
• Pagrindiniai komponentai: guolis, variklis, siurblys, PLC, variklis
• CNC valdymo sistema: DA53T
• Funkcija: lakštinio metalo lenkimas
• Galia: 13kw
• Produkto pavadinimas: paspauskite stabdį
