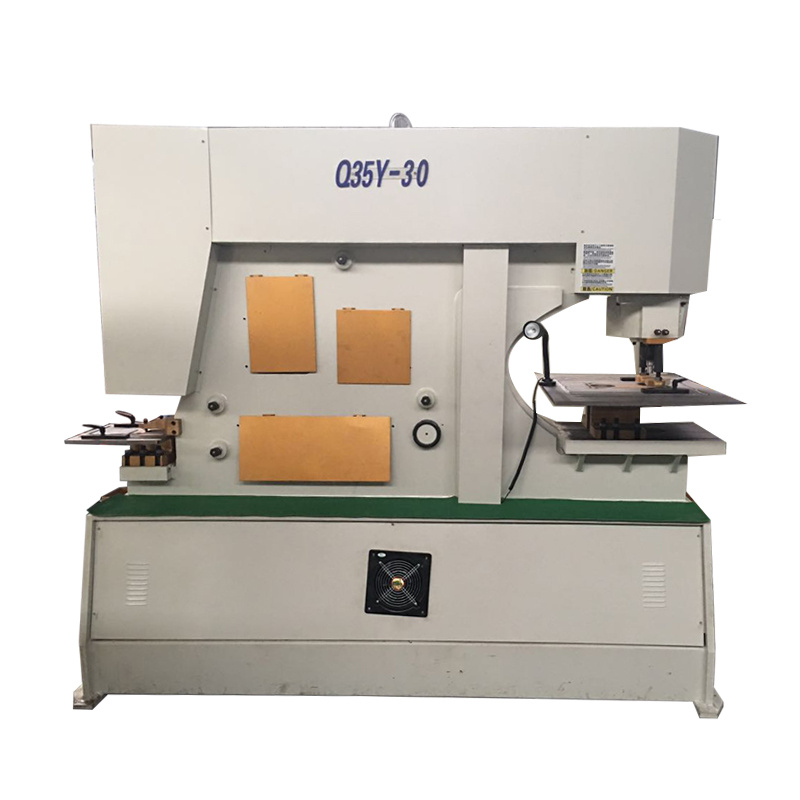

Hidraulinė lakštinio metalo plieno geležies apdirbimo kirpimo mašina perforavimo mašina

Hidraulinė geležies apdirbimo mašina

Q35Y serijos hidraulinis geležies apdirbėjas naudoja hidraulinę vairavimo sistemą. Geležies apdirbėjas gali išpjauti visų rūšių skyles. Įvairios metalinės plokštės, kvadratiniai strypai, kampinis plienas, apvalioji geležis, plokšti strypai, profiliuoti strypai, kanalinis plienas ir sijų plienas gali būti pjaustomos, perforuojamos ir įpjovos.

Priedų sąrašas

* Skylių štampavimo štampų rinkinys
* Kampinio plieno ašmenų rinkinys
* Kanalo ašmenų rinkinys
* Kerpimo plokštelių ašmenų rinkinys
* Įpjovimo ašmenų rinkinys

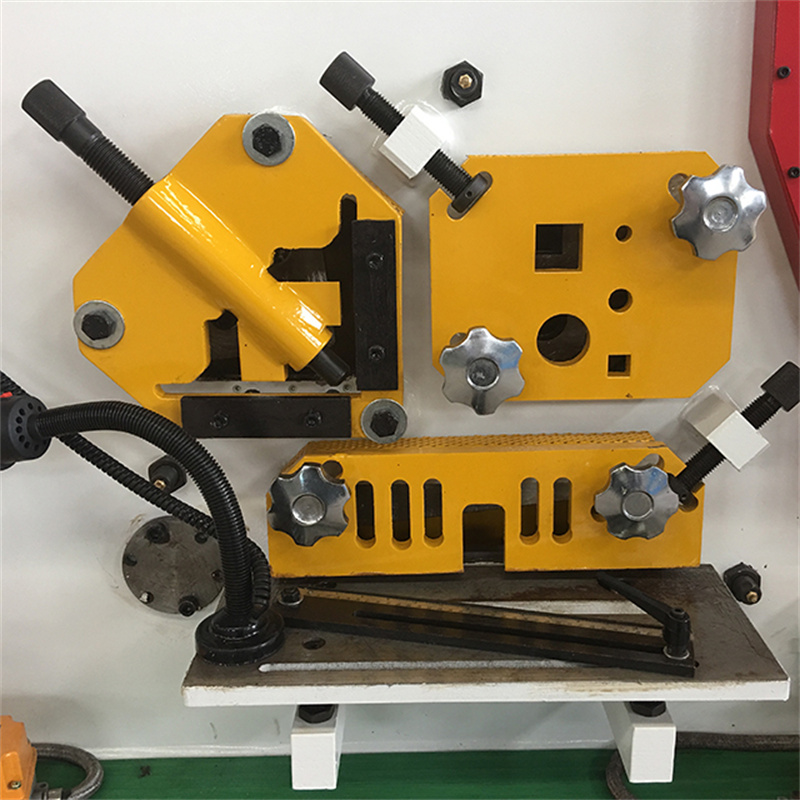

Kirpimo stotis

a. Apvalių ir kvadratinių strypų kirpimas: yra daug įvairių dydžių skylių. Reguliuojamas laikymo įtaisas yra patogus kirpti įvairaus dydžio apvalias ir kvadratines juostas, kanalą, siją ir kt.
b. Plokščias strypo kirpimas: didelė 15" svirties svirtis su inkrustuota skale, kaip standartinė įranga. Specialus nesugadintas peilis kokybiškam pjovimui. Apatinis peilis turi keturis naudojimo kraštus. Yra varžtas, leidžiantis reguliuoti tarpą, nereikia tarpiklio.
c. Kampinis geležies kirpimas: kampinė geležies kirpimo priemonė gali pjauti kampinį geležį 45 laipsnių ir 90 laipsnių kampu deimantų formos peiliuku. pvz. Tai suteikia operatoriui galimybę padaryti paveikslo rėmo kampą tobuloms suvirinimui.d. Deimantinės formos ašmenys kokybiškiems pjūviams, naudojant minimalų medžiagos švaistymą. Lengvai reguliuojamas laikiklis, skirtas tiksliai pjaustyti plokštes.

Perforavimo stotis

a. Didelis apžvalgos langas ant striptizo.
b. Pasukamas dizainas, kad būtų lengva valdyti.
c. Galimas unikalus stilius leidžia perforuoti dideliu kampu geležimi ir perforuoti didelius kanalus.
d. Greitai keičiama movos veržlė ir įvorė greitam pakeitimui
e. Didelis dviejų dalių matavimo stalas su taisyklėmis ir stabdžiu kaip standartinė įranga.

Nočingo stotis

a. Unikalus dizainas neprilygstamam kampo ir plokščio strypo pjovimui.
b. Elektrinis blokavimo apsauginis gaubtas ir trys matavimo ribotuvai tiksliam padėties nustatymui.
c. su ventiliuojamu įrenginiu, užtikrinančiu gerą matomumą.
d. Pjovimo stotyje taip pat yra negabaritinis stalas su medžiagų stabdžiais.

Mašinos specifikacijos

Modelis			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
Apdorojimo pajėgumas (KN)			750	1100	1400	1700	2000
Medžiagos tempiamasis stipris (Mpa)			≤450	≤450	≤450	≤450	≤450
Plokščias kirpimas	Maks. Pjovimo pajėgumas (storis* plotis (mm)		20×330	25×330	30 × 355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
Baro kirpimas	Kvadratinė juosta (mm)		50	50	55	60	65
	Apvali juosta (mm)		50	60	65	70	75
	C kanalas (mm)		160 × 5	200 × 9	280 × 11	300 × 11	320 × 12
	I-spindulys (mm)		160 × 6	200 × 9	280 × 10	300 × 10	320 × 10
Kampinis kirpimas	90° kirpimas (mm)		140 × 12	160 × 14	180 × 16	180 × 8	200 × 20
	45° kirpimas (mm)		50x5	60x6	60x6	80x8	80x10
Skylių pramušimas	Maks. Perforavimo pajėgumas (skersmuo* storis) (mm)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
Variklis (KW)			5.5	7.5	11	15	18.5
Matmenys (mm)		Ilgis	1860	2355	2680	2800	3200
		Plotis	790	960	1040	1260	1440
		Aukštis	1900	2100	2300	2400	2450
Svoris			2200	4800	6300	7300	980

Detalės

• CNC ar ne: normalu
• Būklė: Nauja
• Nominali jėga (kN): 600
• Maitinimo šaltinis: hidraulinis
• Metai: 2021 m
• Įtampa: 220
• Matmenys (L*P*A): 1650x600x1700
• Variklio galia (kW): 7,5
• Svoris (T): 1,6
• Pagrindiniai pardavimo taškai: didelis produktyvumas
• Garantija: 2 metai
• Parodų salės vieta: nėra
• Taikomos pramonės šakos: gamykla, statybos darbai , mašinų remonto dirbtuvės, statybinių medžiagų parduotuvės
• dydis: 3600x900x1500mm
• Pavadinimas: lakštinio metalo presavimo stabdžių lenkimo mašina
• Sertifikatas: ce
• Teikiamas aptarnavimas po pardavimo: nemokamos atsarginės dalys
• Pogarantinis aptarnavimas: pagalba internetu
