Metalo pjovimo hidraulinė plieno apdirbimo mašina, skirta perforavimui, apkarpymui, įpjovimui

Prekės aprašymas

Mūsų plieno apdirbėjai pasiūlys jūsų įmonei optimalią kokybę ir produktyvumą už priimtiną kainą. Ši universali mašina, leidžianti perforuoti, apkarpyti, įpjauti, pjauti ir daug kitų funkcijų, priklauso nuo jūsų įrankio konfigūracijos. Ši mašina turi dvi atskiras stotis, kurios gali dirbti savarankiškai. Itin tiksliai apdirbtos mechaninės dalys ir parinktos pagrindinės hidraulinės bei elektrinės dalys garantuoja ilgą nenaudingą veikimą ir stabilų veikimą bet kokiomis sąlygomis.

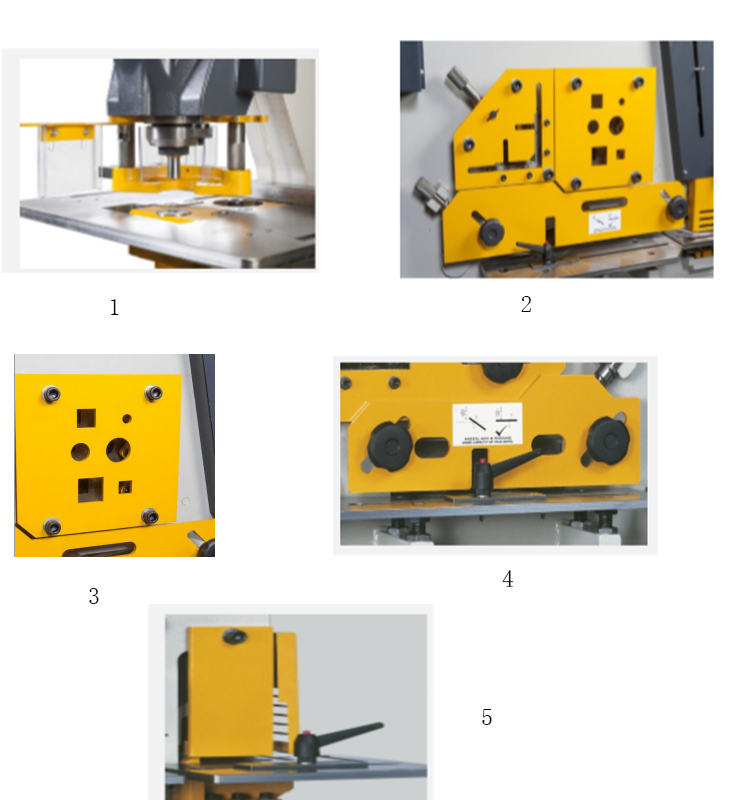

Išsamūs vaizdai

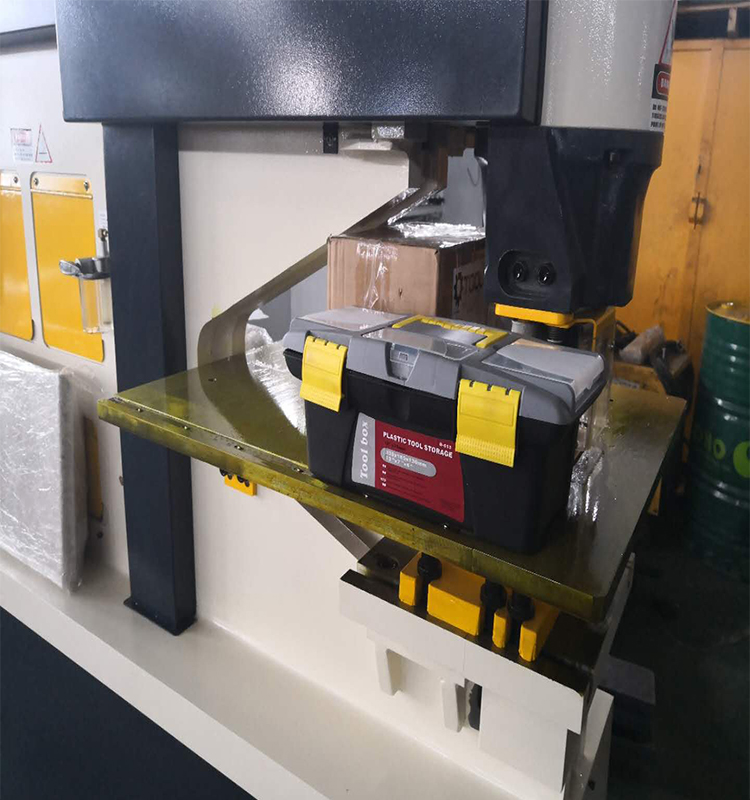

1. Punch stotis

Didelis perforavimo lovos plotas turi nuimamą priekinį bloką ir yra sukurtas taip, kad būtų galima atlikti labai platų perforavimo pritaikymų spektrą. Standartinėje komplektacijoje yra perforavimo stalas su taisyklėmis ir kartojimo darbų vadovais.

2. Kampinė stotis

Ši stotis užtikrina didelės talpos kampinį pjovimą 90° ir 45° kampu. Kampus nuo 45° iki 90° galima pasiekti iš pradžių pjaunant 90° kampu, o po to apkarpant flanšą iki reikiamo kampo kirpimo stotyje

3. Pjūvio pjovimo stotis

Standartiškai mašinose yra peiliai apvaliems ir kvadratiniams strypams pjauti. Su papildoma įranga staklės gali pjauti šioje angoje, kanale, sijose, T profilyje ir daugelyje kitų specialių profilių.

4. Kirpimas

Kirpimo įtaise yra paprastas tvirtas laikiklis, kurį galima reguliuoti pagal bet kokio storio medžiagą, neviršijančią mašinos pjovimo pajėgumo. Šlyties padavimo stalas su reguliuojamais kreiptuvais yra sumontuotas taip, kad būtų galima tiksliai tiekti medžiagas. Kreiptuvą galima reguliuoti taip, kad būtų galima pjauti iki 45° kampo plokštes arba sumažinti pločio kampo kampus.

5. Įpjovimo stotis

Standartiškai įpjovimo stotelėje yra stačiakampis įpjovų stalas su reguliuojamais užpakaliniais stabdžiais, leidžiančiais pakartotinai nustatyti padėtį.

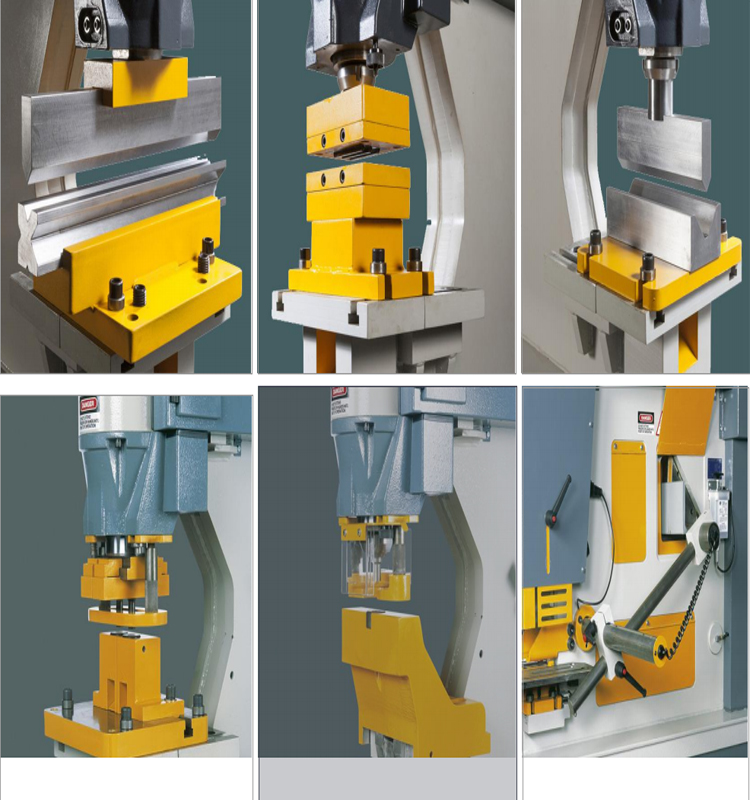

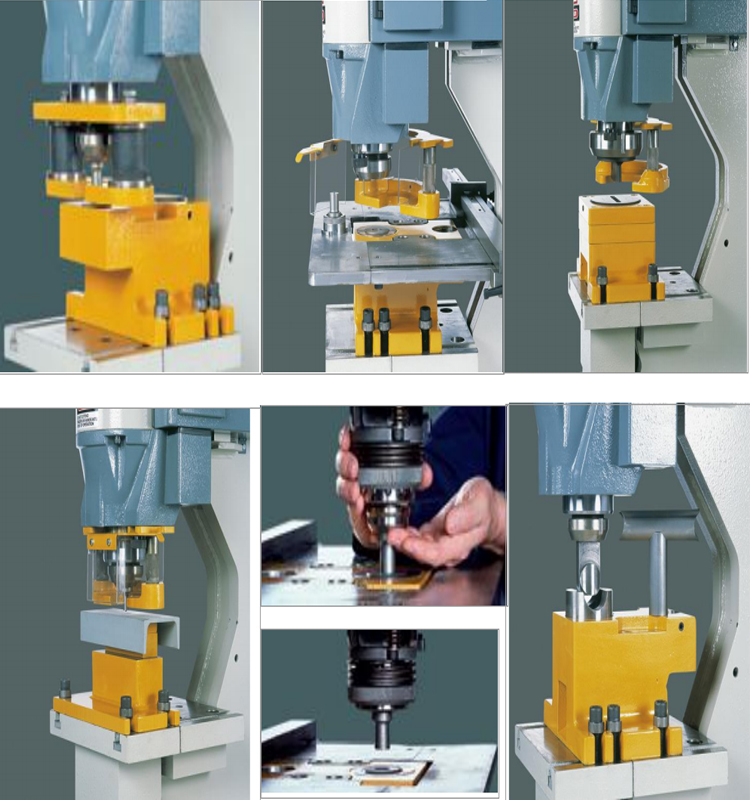

Programos

Perforavimo stoties programos (pasirenkama įranga) Minimalios deformacijos nuėmiklio mazgas, Minimalios deformacijos nuėmiklio agregatas, kad būtų užtikrinta minimali deformacija perforuojant plokštumos skyles.

Greitas įrankių keitimas

Greitai keičiamas perforatoriaus laikiklis. Tereikia pasukti perforatoriaus laikiklį 90°, kad užsifiksuotų. Didelės angos tvirtinimas, Didelės angos / plyšio tvirtinimas nuo 38 iki 110 mm skersmens. Taip pat galima įsigyti iki 160 arba 225 mm skersmens.

Kanalo / spindulio tinklo atrama

Specialiai sukurtas juostos atramas, skirtas perforuoti kanalo ar sijos tinkleliu. Specialių profilių atramos galimos pagal užsakymą.

„Ypač greitas“ įrankių keitimas

Spyruokliniai ir rutuliniai guoliai užfiksuoja / atrakina įrankį pasukdami 90° ranka. Nereikia veržliarakčių ar veržliarakčių.

Vamzdžio įpjovos blokas

Sujungimui su vamzdeliais 90 laipsnių kampu. Galima naudoti iki 165 mm išorinio skersmens.

Lakštų lenkimo įrenginys

Lakštų lenkimo blokas su daugiasluoksniu bloku (su 10, 20, 24 ir 40 mm pločio V angomis, visos 85°).

Luvro perforavimo blokas

Specialus perforavimo įrenginys, skirtas perforuoti ventiliacijos įrenginius.

Strypų lenkimo agregatas

Medžiagai lenkti iki maks. 22 mm storio. Su viengubu blokeliu, 76 mm su V 85° kampu

Dviejų skylių blokas

Dviejų skylių kintamo žingsnio blokas. Pramuša 2 skyles iki 29 mm skersmens.

Gulbės kaklo atrama

Iki 32 mm skersmens rulono ir flanšo perforavimui. 300 mm maks. kanalas ir „I'beam“.

Palieskite ir iškirpkite linijinio ilgio stotelę

(pasirinktinai) Touch & Cut linijinio ilgio ribotuvas (vienas metras) gali būti naudojamas kampinio pjovimo, pjūvio pjovimo ir kirpimo stotelei. Galimi 2 arba 3 metrų ilgiai.

Techninės savybės

Modelis	MULTY 70	MULTY 95	MULTY 125
VARDUOTAS PAJĖGUMAS	70T	95T	125T
PERFORMAVIMAS
Didžiausia talpa	26*20	27*25	35*25
Skersmuo * Storis	57*9	57*12	67*16
Kelionė	55	80	80
Standartinis gerklės gylis	305	355	355
Gili gerklė (neprivaloma)	625	625	625
Standartinis maksimalus smūgis	57	57	57
Pasirenkamas maksimalus smūgis	160	160	225
Maksimalus spindulio dydis	305	305	305
PIRPOJIMAS
Plokštės storis	300*20	380*20	380*25
Maksimalus lapo plotis	375*15	480*15	600*15
45 colių šlyties kampas, maksimalus 45 colių	100*15	120*15	120*15
90' Iškirpti	130*13	150*15	150*18
45' Iškirpti	70*10	80*10	80*10
SEKCIJŲ PJOVIMAS
Apvalus strypas / kvadratinis plienas	45	50	55
Kanalas / H-Beam*	130*65	160*90	200*100
T-beam*	90*12	100*12	120*12
ĮSPĖJIMAS
Plokštės storis	12	13	13
Plotis - stačiakampis	45	52	60
Gilus-stačiakampis	90	100	100
Gilios V formos	60	70	80
Apipjaustymas	100*10	100*13	100*13
KAMPINIS ĮRAŠAS*
Pasiekiama maksimali talpa	250*6	250*6	250*6
VAMZDŽIO ĮRAŠA*
Maksimalus vamzdžio skersmuo	83	108	108
LENKIMAS*
Plokščiasis plieno lenkimas	250*13	250*20	250*22
Plokštės lenkimas	500*3	500*3	700*3
PERFORMACIJA ANT STOČIO
Gili gerklė	125	125	125
Didžiausia talpa	38*8	38*10	38*12
TECHNINIAI DUOMENYS
Variklio galia KW	7.5	7.5	7.5
Mašinos grynasis svoris Kg	1620/1990	2430/2880	3100/3620
Mašinos matmenys (PPA)cm	16471180	19079191	20080203

Detalės

Modelio numeris: Multi 70
CNC ar ne: CNC
Būklė: Nauja
Nominali jėga (kN): 700 kN
Maitinimo šaltinis: hidraulinis
Įtampa: 380V/220V Pasirenkama
Matmenys (L*P*A): 1640*710*1800
Variklio galia (kW): 7,5
Svoris (T): 1,62199
Pagrindiniai pardavimo taškai: daugiafunkcinis
Garantija: 1 metai
Parodų salės vieta: nėra
Taikomos pramonės šakos: statybinių medžiagų parduotuvės, ūkiai, spaustuvės, statybos darbai , energetika ir kasyba, maisto ir gėrimų parduotuvės, reklamos įmonė
Mašinos tipas: hidraulinis geležies apdirbėjas
Teikiamas aptarnavimas po pardavimo: palaikymas internetu, vaizdo techninė pagalba, techninės priežiūros ir remonto paslaugos vietoje
Pogarantinis aptarnavimas: vaizdo techninis palaikymas, pagalba internetu, techninė priežiūra ir remontas vietoje
Vietinės paslaugos vieta: nėra
Slydimo eiga (mm): 55/80
Sertifikatas: CE
Slėgio talpa: 70T
Funkcija: skylės, pjūvio plieno pjovimas, įpjovimas, kampinis įpjovimas, lenkimas
Smūgis į Notch Station giliai gerklę: 125
Maksimali talpa: 70T
Skersmuo* Storis: 57*9
Kelionės: 55
Standartinis didžiausias smūgis: 57
Pasirenkamas maksimalus smūgis: 160
Maksimalus spindulio dydis: 305
Spalva: Geltona / Pasirinktinai
