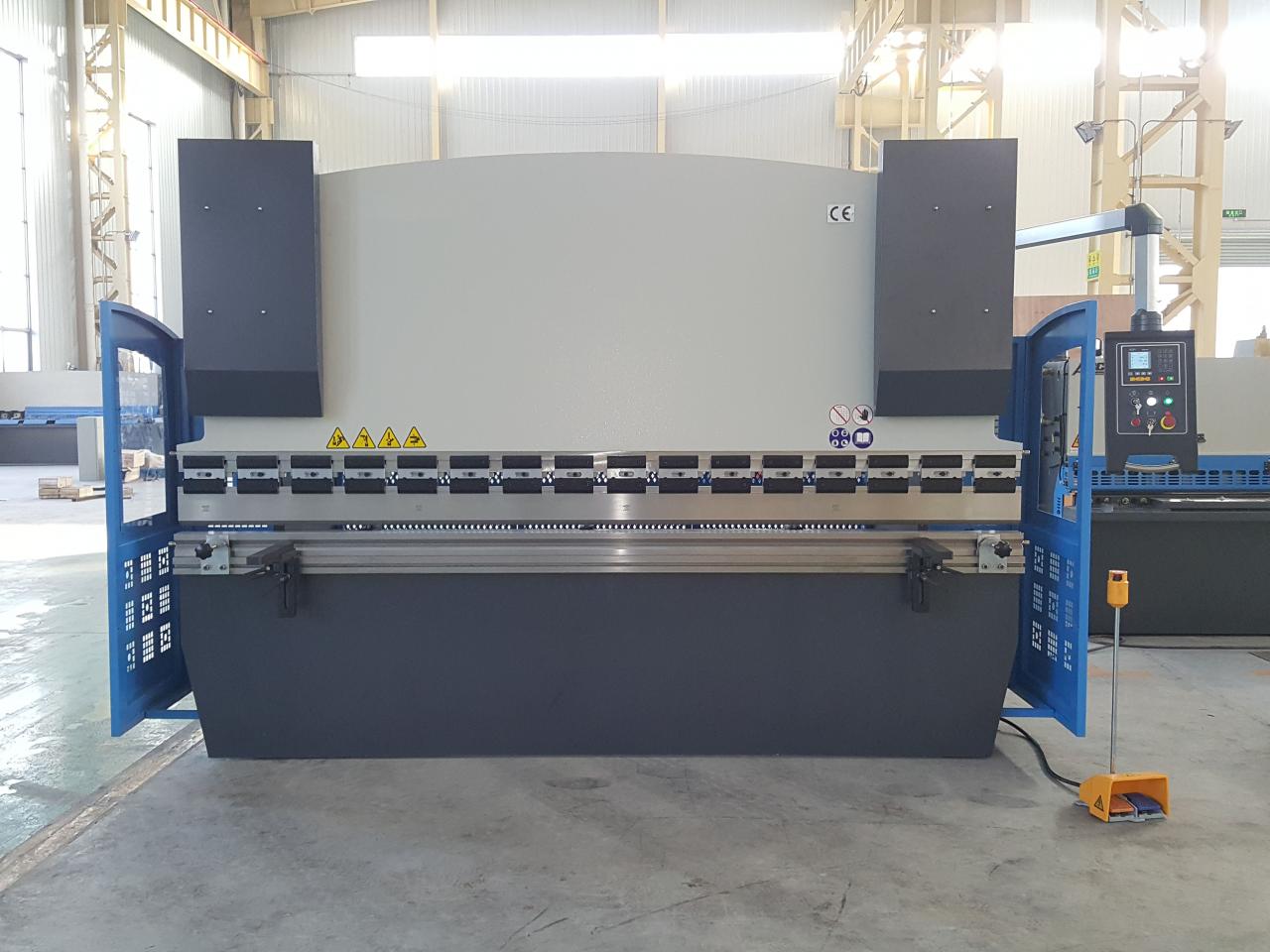

Wc67k 100 tonų 200 tonų hidraulinis CNC presavimo stabdžių aparatas, skirtas geležies metalo plieninei plokštei

1. Bendra suvirinta ir apdorota konstrukcija.

2. Uždaros kilpos valdymo režimas, sudarytas iš elektrinio-hidraulinio servo vožtuvo ir matavimo liniuotės. Užtikrinkite aukščiausią valdymo tikslumą,
lenkimo tikslumas ir padėties keitimo tikslumas taip pat pasiekia aukščiausią lygį.

3. Atgalinės matuoklio mechanizmas gali būti valdomas keliomis ašimis.

4. Integruota hidraulinė sistema sumažina vamzdžių jungtis, alyvos nuotėkį, padidina stabilumą ir apskritai pagražina.

5. Darbo stalas su hidrauliniu ir mechaniniu kompensavimu, kad deformuota viršutinė sija nepakenktų ruošinio kokybei, ją patogiai ir tiksliai sureguliuoja CNC valdiklis.

6. CNC valdiklis paprastai naudoja Olandijos DELEM, Italijos ESA, Šveicarijos CYBELEC, visi su keliomis kalbomis.

Specifikacija	Nominalus slėgis (KN)	Darbinio stalo ilgis (mm)	Atstumo teisės (mm)	Gerklė tarp gelmių (mm)	Avino smūgis (mm)	Variklio galia (KW)
WC67Y40/2200	400	2200	1700	200	100	4
WC67Y100/5000	1000	5000	4000	320	120	7.5
WC67Y160/3200	1600	3200	2500	320	200	11
WC67Y200/6000	2000	6000	4800	320	200	15
WC67Y700/7000	7000	7000	5600	400	300	45

Sinchronizuotas blokas

Servo proporcingas vožtuvas atlieka sinchroninį vaidmenį, todėl abiejuose galuose nuosekliai mažėja slydimas, todėl servo CNC lenkimo mašinos poslinkio pajėgumas yra stiprus.

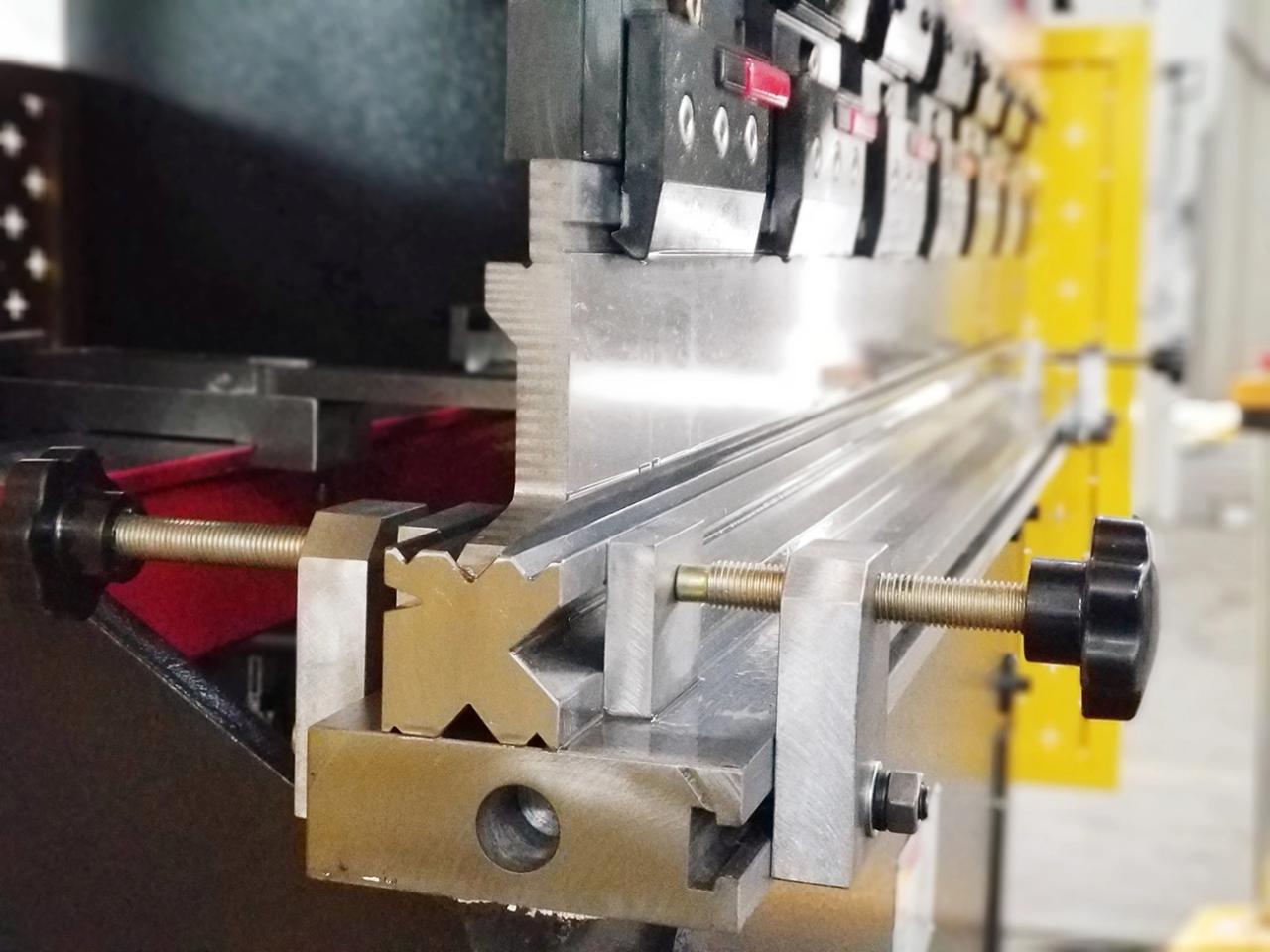

Formos pasirinkimas Bet kurią formą galima pritaikyti pagal kliento reikalavimus. Standartinis formos kampas yra 90°, nestandartines formas reikia pritaikyti, o viršutinę formą galima segmentuoti. Hidraulinio presavimo stabdžių rutulinio sraigto linijinis kreiptuvas su sinchroniniu diržu

●High Precision Backgauge yra su smulkiu rutuliniu varžtu ir linijiniu kreiptuvu

●Backgauge naudoja horizontalią montavimo korpuso struktūrą su dideliu stabilumu, vieno korpuso dvigubu kreipiamuoju bėgiu, didelio tikslumo, X ašies pavara, automatine CNC sistema

DUK

1. Gamybos laikas: 20-40 dienų pagal skirtingą tipą.

2. Montavimo ir paleidimo laikas: 10-15 dienų.

3. Montavimo ir paleidimo problema: atsiųsime 1-2 technikus, kurie padės sumontuoti ir paleisti mašiną, klientas apmoka bilietus, viešbutį ir dietą.

4. Garantijos laikas: 12 mėnesių nuo eksploatacijos pabaigos datos, bet ne daugiau kaip 18 mėnesių nuo pristatymo datos.

5. Mokėjimo terminas: 30% kaip išankstinis apmokėjimas, likutis 70% prieš pristatymą arba L / C iš karto.

6. Mes tiekiame visus angliškus dokumentus: įskaitant bendruosius montavimo brėžinius, duobės projektavimo brėžinius, vadovo knygą, elektros instaliacijos schemą, elektros vadovo knygą ir techninės priežiūros knygą ir kt.

Detalės

• Slankiklio eiga (mm): 260 mm
• Automatinis lygis: Visiškai automatinis
• Gerklės gylis (mm): 400 mm
• Mašinos tipas: sinchronizuotas
• Darbinio stalo ilgis (mm): 20006000 mm
• Darbinio stalo plotis (mm): 1700 mm
• Matmenys: 3200*1700*2700
• Būklė: Nauja
• Medžiaga / metalas, apdorotas: žalvaris / varis, nerūdijantis plienas, LYDINIS, aliuminis
• Automatika: Automatinė
• Papildomos paslaugos: pabaigos formavimas
• Svoris (KG): 1700
• Variklio galia (kw): 22 kw
• Pagrindiniai pardavimo taškai: Automatinis
• Garantija: 1 metai, 1 metai
• Taikomos pramonės šakos: statybinių medžiagų parduotuvės
• Parodų salės vieta: Kanada, Indonezija, Rusija
• Rinkodaros tipas: naujas produktas, 2020 m
• Mašinų bandymo ataskaita: pateikta
• Vaizdo įrašo išeinantis patikrinimas: pateikiama
• Pagrindinių komponentų garantija: 1 metai
• Pagrindiniai komponentai: variklis, slėginis indas
• Sertifikatas: ISO 9001:2000
• Spalva: pagal kliento reikalavimus
• Mašinos tipas: preso stabdžių lakštų lenkimo mašina
• Galia: hidraulinis
• Funkcija: lenkimas
• Sistema: Rexroth Vokietija
• Elektriniai komponentai: Schneider, Omran, Siemens
• Įtampa: 110V/380V/415V
• Svoris: 3000 kg
• Sertifikatas: ce
• Teikiamas aptarnavimas po pardavimo: montavimas vietoje, paleidimas ir mokymas, pagalba internetu
• Pogarantinis aptarnavimas: techninė priežiūra ir remontas vietoje
• Vietos paslaugų vieta: Kanada, Indonezija, Rusija
